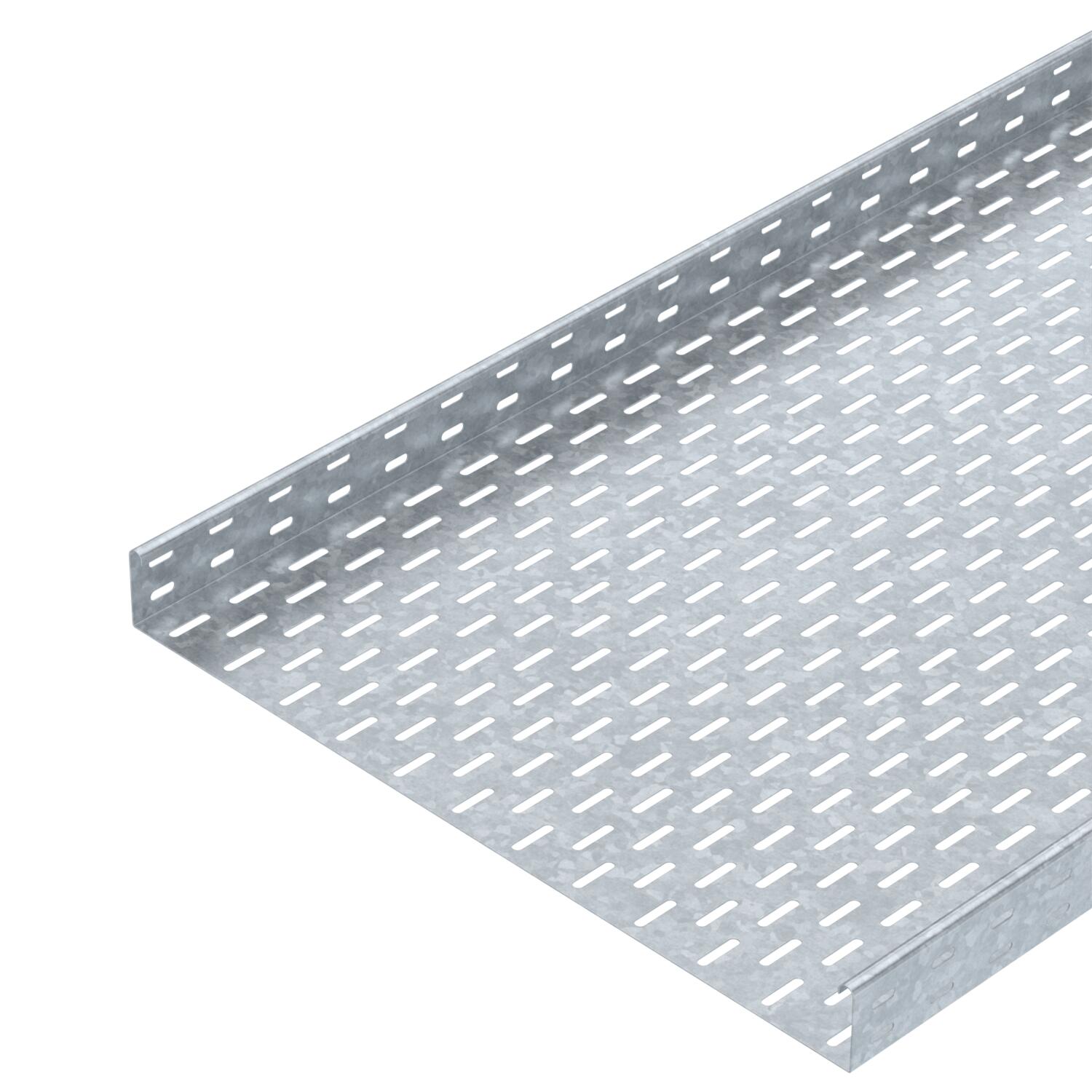

Kabeļu rene MKS 60 FT

Preces Nr. 6055710 | EAN 4012196388219

3000 mm
1 mm
Tērauds
karsti cinkots
Produkta apraksts
Produkta apraksts
MKS 60 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.


Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
Tehniskie dati

Tehniskie dati

Ar augšējo daļu
Augstums 60 mm
Augstums 2 in
Balstu atstatums 1,5 m 1,5 kN/m
Balstu atstatums 1,75 m 1,25 kN/m
Balstu atstatums 2,0 m 1 kN/m
Balstu atstatums 2,5 m 0,5 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 13,611 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 358 cm²
Derīgais šķērsgriezums 35800 mm²
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 10 ft
Garums 3000 mm
Grīdā izveidotas atveres montāžas vajadzībām

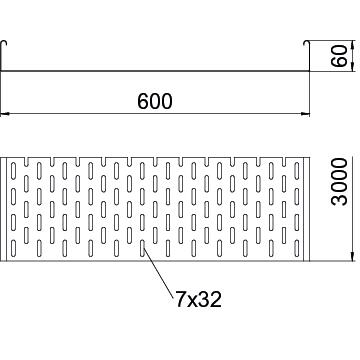

Izmēri 60 x 600
Izmērs 60x600x3000
Izmērs B 600 mm
Kabeļu nesošās sistēmas savienotāju veids skrūvēts
Krāsa cinks
Loksnes biezums 1 mm
Loksnes biezums 0,04 in
Maß W 600 mm
Materiāls Tērauds
NATO perforācijas šablons
Nerūsējošs tērauds, kodināts
Noslogošanas testa tips saskaņā ar IEC 61537 II tips
Platums 600 mm
Platums 24 in
Sānu caurumi
Savienotāja izpildījums bez savienotāja
Virsma karsti cinkots

Tehniskie dati

MKS 60 tipa kabeļu renes slodzes diagramma

MKS 60 tipa kabeļu renes slodzes diagramma
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Loksnes biezums Funkciju nodrošināšana Materiāls Virsma Preces Nr. Daudzums mazākā pārd. vien.
MKS 610 FT 3000 mm 100 mm 1 mm Tērauds karsti cinkots 6055532
3 m
MKS 615 FT 3000 mm 150 mm 1 mm Tērauds karsti cinkots 6055559
3 m
MKS 620 FT 3000 mm 200 mm 1 mm Tērauds karsti cinkots 6055575
3 m
MKS 630 FT 3000 mm 300 mm 1 mm Tērauds karsti cinkots 6055613
3 m
MKS 640 FT 3000 mm 400 mm 1 mm Tērauds karsti cinkots 6055664
3 m
MKS 650 FT 3000 mm 500 mm 1 mm Tērauds karsti cinkots 6055699
3 m
MKS 660 FT 3000 mm 600 mm 1 mm Tērauds karsti cinkots 6055710
3 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs FT Garenais savienotājs FT RLVK 60 FT 6067603
10 Gabals
Salaiduma līste DD Salaiduma līste DD SSLB 600 DD 7070334
20 Gabals
Vāks ar grozāmu aizbīdni FT Vāks ar grozāmu aizbīdni FT DRL 600 FT 6051472
3 m
45° līkums 60 FT 45° līkums 60 FT RB 45 660 FT 6036142
1 Gabals
90° līkums 60 FT 90° līkums 60 FT RB 90 660 FT 6036602
1 Gabals
Līkums, regulējams leņķis 60 FT Līkums, regulējams leņķis 60 FT RB W 660 FT 6037132
1 Gabals
Montāžas/atzarojuma detaļa 60 FT Montāžas/atzarojuma detaļa 60 FT RAA 660 FT 6042223
1 Gabals
T veida detaļa 60 FT T veida detaļa 60 FT RT 660 FT 6038142
1 Gabals
Krustojums 60 FT Krustojums 60 FT RK 660 FT 7027421
1 Gabals
Vāks ar grozāmu aizbīdni DD Vāks ar grozāmu aizbīdni DD DRL 600 DD 6052724
3 m
Starpsiena 60 DD Starpsiena 60 DD TSG 60 DD 6062327
3 m
90° līkums 60 FT 90° līkums 60 FT RB 90 660 FT 7125585
1 Gabals
Lejupielādes

Lejupielāde

ES Atbilstības deklarācija MKS 660 FT / 6055710 , 0.15MB , pdf
Lejupielāde
Apvienotās Karalistes atbilstības deklarācija MKS 660 FT / 6055710 , 0.14MB , pdf

MKS 660 FT / 6055710
Lejupielāde
