- Produkta apraksts
-

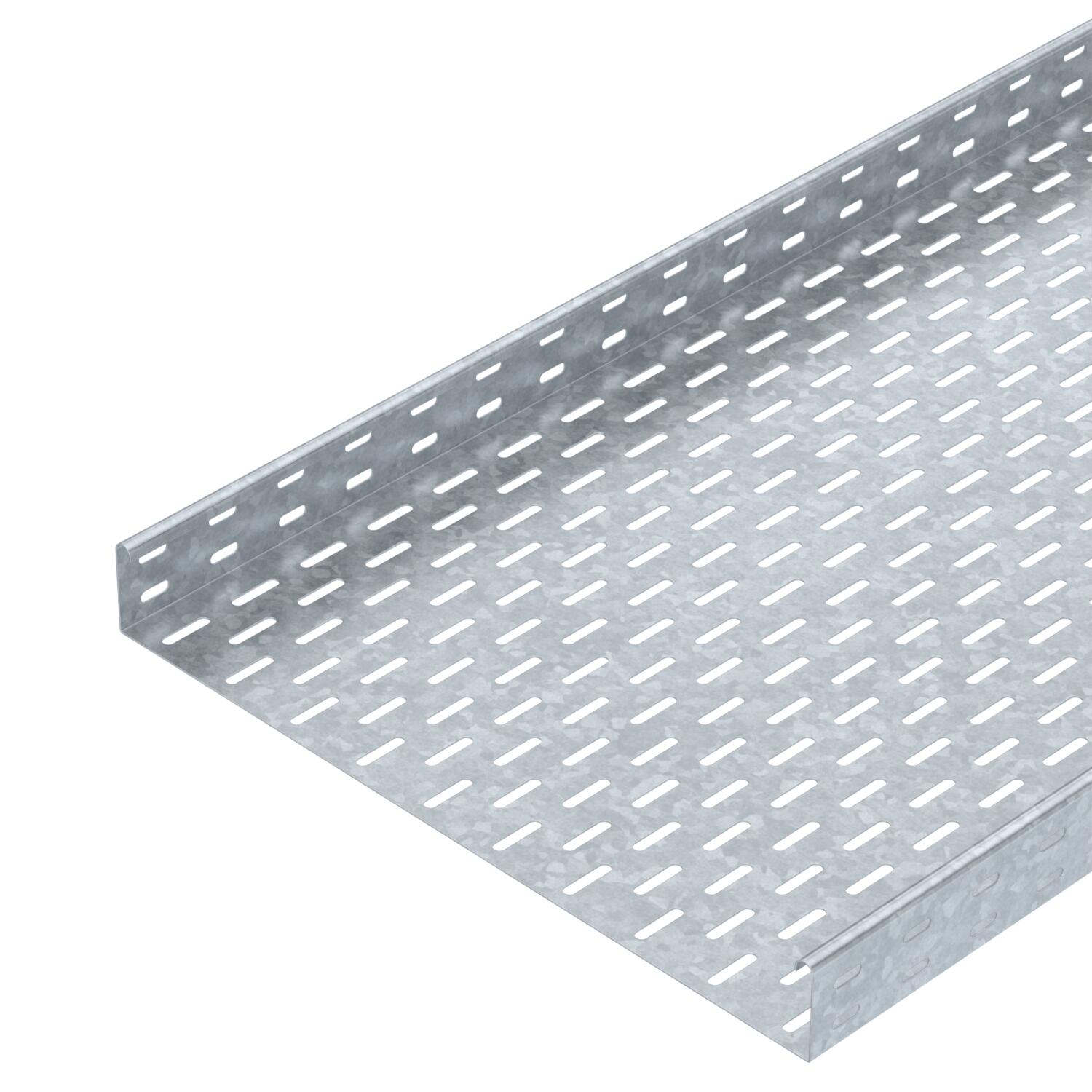

Produkta aprakstsMKS 60 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
- Tehniskie dati
-
Tehniskie dati

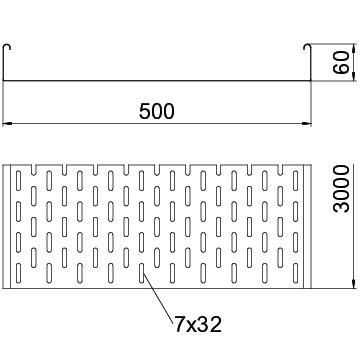

Ar augšējo daļu nē Augstums 2 in Augstums 60 mm Balstu atstatums 1,5 m 1,5 kN/m Balstu atstatums 1,75 m 1,25 kN/m Balstu atstatums 2,0 m 1 kN/m Balstu atstatums 2,5 m 0,5 kN/m CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 11,824 kg CO₂e / 1 Metrs Derīgais šķērsgriezums 298 cm² Derīgais šķērsgriezums 29800 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Garums 3000 mm Garums 10 ft Grīdā izveidotas atveres montāžas vajadzībām jā Izmēri 60 x 500 Izmērs 60x500x3000 Izmērs B 500 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts Krāsa cinks Loksnes biezums 0,04 in Loksnes biezums 1 mm Maß W 500 mm Materiāls Tērauds NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips Platums 20 in Platums 500 mm Sānu caurumi jā Savienotāja izpildījums bez savienotāja Virsma karsti cinkots Tehniskie dati
MKS 60 tipa kabeļu renes slodzes diagramma
- Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
- Attālums starp balstiem, m
- Profila izliece mm pie pieļaujamās slodzes kN/m
- Slodzes shēma pārbaudes laikā
- Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
- Profila izlieces līkne atkarībā no balstu attāluma
- Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa MKS 650 FT / 6055699 , 0.34MB , pdfVadlīnijas KTS Kabeltragsysteme , 1.61MB , pdfKatalogs Kabeltragsysteme , 45.23MB , pdfES Atbilstības deklarācija MKS 650 FT / 6055699 , 0.15MB , pdfApvienotās Karalistes atbilstības deklarācija MKS 650 FT / 6055699 , 0.14MB , pdfREACH Atbilstības deklarācija MKS 650 FT / 6055699 , 0.12MB , pdfRoHS Atbilstības deklarācija MKS 650 FT / 6055699 , 0.12MB , pdfVides deklarācija Umweltproduktdeklaration (EPD) , 1.48MB , pdfIzvēles ceļvedis Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdfMontāžas instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdfMontāžas instrukcija Montāžas instrukcija skrūvējamām kabeļu reņu sistēmām , 9.41MB , pdf
