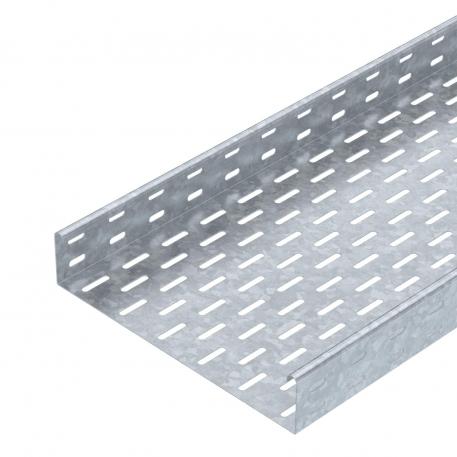

Kabeļu rene MKS 60 FT

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

MKS 60 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.

Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	60 mm
Augstums	2 in
Balstu atstatums 1,5 m	1,5 kN/m
Balstu atstatums 1,75 m	1,25 kN/m
Balstu atstatums 2,0 m	1 kN/m
Balstu atstatums 2,5 m	0,5 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	8,178 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	178 cm²
Derīgais šķērsgriezums	17800 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	10 ft
Garums	3000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā

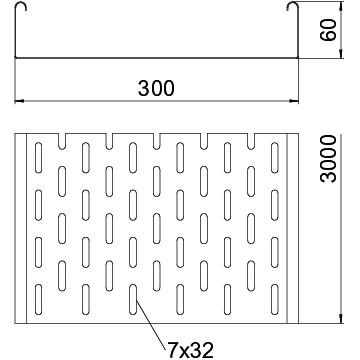

Izmēri	60 x 300

Izmērs	60x300x3000
Izmērs B	300 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	1 mm
Loksnes biezums	0,04 in
Maß W	300 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	300 mm
Platums	12 in
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	karsti cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKS 610 FT	3000 mm	100 mm	1 mm	nē	Tērauds	karsti cinkots	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	nē	Tērauds	karsti cinkots	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	nē	Tērauds	karsti cinkots	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	nē	Tērauds	karsti cinkots	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	nē	Tērauds	karsti cinkots	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	nē	Tērauds	karsti cinkots	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	nē	Tērauds	karsti cinkots	6055710	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs FT	RLVK 60 FT	6067603	Gabals	10 Gabals
Salaiduma līste DD	SSLB 300 DD	7070318	Gabals	20 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 300 FT	6051383	m	3 m
45° līkums 60 FT	RB 45 630 FT	6036136	Gabals	1 Gabals
90° līkums 60 FT	RB 90 630 FT	6036596	Gabals	1 Gabals
Līkums, regulējams leņķis 60 FT	RB W 630 FT	6037126	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 FT	RAA 630 FT	6042217	Gabals	1 Gabals
T veida detaļa 60 FT	RT 630 FT	6038136	Gabals	1 Gabals
Krustojums 60 FT	RK 630 FT	7027415	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 300 DD	6052712	m	3 m
Starpsiena 60 DD	TSG 60 DD	6062327	m	3 m
90° līkums 60 FT	RB 90 630 FT	7125305	Gabals	1 Gabals

Lejupielādes
