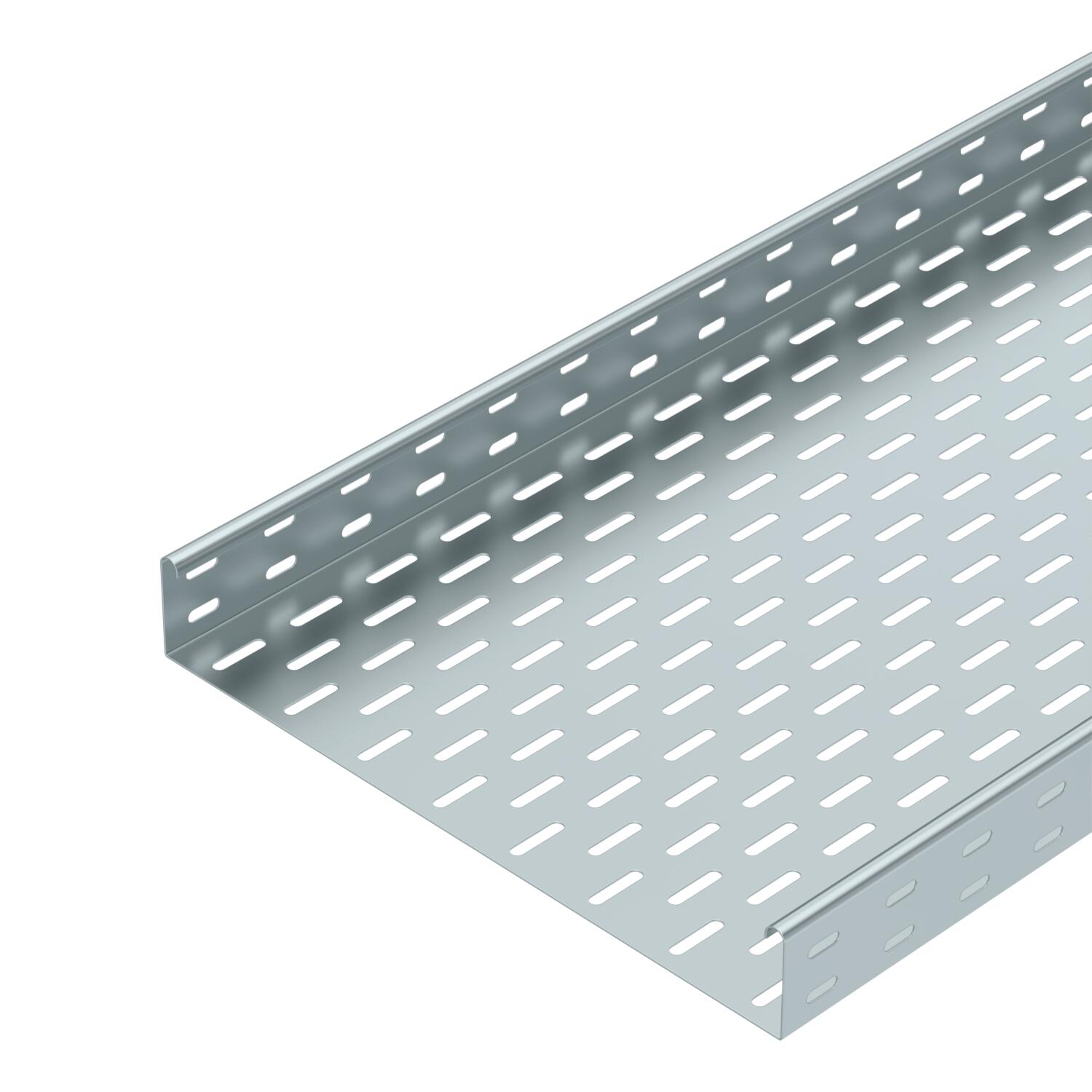

Kabeļu rene MKS 60 FS

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

MKS 60 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	60 mm
Augstums	2 in
Balstu atstatums 1,5 m	1,5 kN/m
Balstu atstatums 1,75 m	1,25 kN/m
Balstu atstatums 2,0 m	1 kN/m
Balstu atstatums 2,5 m	0,5 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	10,142 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	238 cm²
Derīgais šķērsgriezums	23800 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm
Garums	10 ft
Grīdā izveidotas atveres montāžas vajadzībām	jā

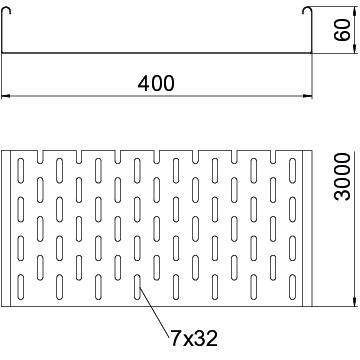

Izmēri	60 x 400
Izmērs	60x400x3000

Izmērs B	400 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	1 mm
Loksnes biezums	0,04 in
Maß W	400 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Piegādes piederumi	Gareno savienotāju komplekts RV 60
Platums	16 in
Platums	400 mm
Sānu caurumi	jā
Savienotāja izpildījums	piegādes komplektā ietilpstošs savienotājs
Virsma	cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKS 610 FS	3000 mm	100 mm	1 mm	nē	Tērauds	cinkots	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	nē	Tērauds	cinkots	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	nē	Tērauds	cinkots	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	nē	Tērauds	cinkots	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	nē	Tērauds	cinkots	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	nē	Tērauds	cinkots	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	nē	Tērauds	cinkots	6055524	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs FS	RLVK 60 FS	6067093	Gabals	10 Gabals
Salaiduma līste FS	SSLB 400 FS	7070221	Gabals	20 Gabals
45° līkums 60 FS	RB 45 640 FS	6036108	Gabals	1 Gabals
90° līkums 60 FS	RB 90 640 FS	6036568	Gabals	1 Gabals
Līkums, regulējams leņķis 60 FS	RB W 640 FS	6037108	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 FS	RAA 640 FS	6042119	Gabals	1 Gabals
T veida detaļa 60 FS	RT 640 FS	6038108	Gabals	1 Gabals
X-elements 60 FS	RK 640 FS	7027317	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 400 FS	6052401	m	3 m
Starpsiena 60 FS	TSG 60 FS	6062068	m	3 m
90° līkums 60 FS	RB 90 640 FS	7001290	Gabals	1 Gabals
