Kabeļu rene MKS 35 FT

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

MKS 35 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 35 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	35 mm
Balstu atstatums 1,0 m	1,1 kN/m
Balstu atstatums 1,5 m	0,5 kN/m
Balstu atstatums 2,0 m	0,3 kN/m
Balstu atstatums 2,5 m	0,3 kN/m
Balstu atstatums 3,0 m	0,2 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	7,25 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	10300 mm²
Derīgais šķērsgriezums	103 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	10 ft
Garums	3000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmēri	35 x 300

Izmērs	35x300x3000
Izmērs B	300 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	1 mm
Loksnes biezums	0,04 in
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	300 mm
Platums	12 in
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	karsti cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKS 310 FT	3000 mm	100 mm	1 mm	nē	Tērauds	karsti cinkots	6053106	m	3 m
MKS 315 FT	3000 mm	150 mm	1 mm	nē	Tērauds	karsti cinkots	6053165	m	3 m
MKS 320 FT	3000 mm	200 mm	1 mm	nē	Tērauds	karsti cinkots	6053203	m	3 m
MKS 330 FT	3000 mm	300 mm	1 mm	nē	Tērauds	karsti cinkots	6053300	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs FT	RLVK 35 FT	6067301	Gabals	10 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 300 FT	6051383	m	3 m

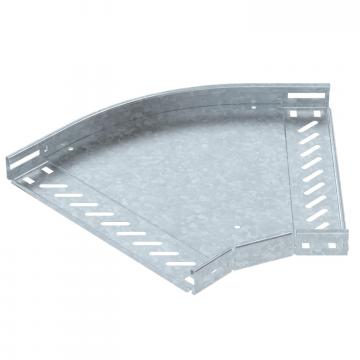

45° līkums 35 FT	RB 45 330 FT	6036014	Gabals	1 Gabals
90° līkums 35 FT	RB 90 330 FT	6036514	Gabals	1 Gabals

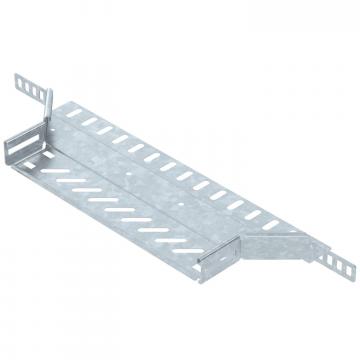

Montāžas atzarojuma detaļa 35 FT	RAA 330 FT	6042205	Gabals	1 Gabals

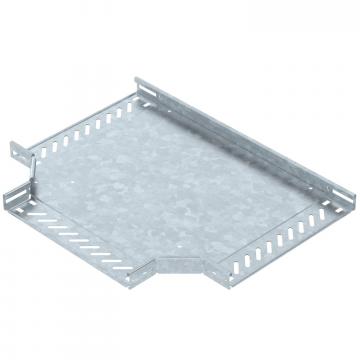

T veida detaļa 35 FT	RT 330 FT	6038014	Gabals	1 Gabals

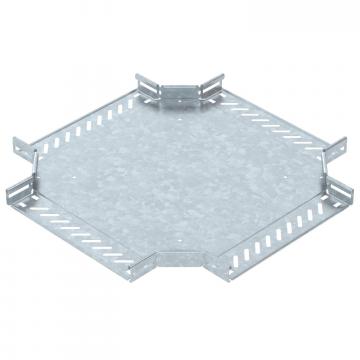

Krustenis 35 FT	RK 330 FT	7027405	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 300 DD	6052712	m	3 m
Starpsiena 30 DD	TSG 30 DD	6062314	m	3 m
45° līkums 35 FT	RB 45 330 FT	7065310	Gabals	1 Gabals
90° līkums 35 FT	RB 90 330 FT	7124325	Gabals	1 Gabals
