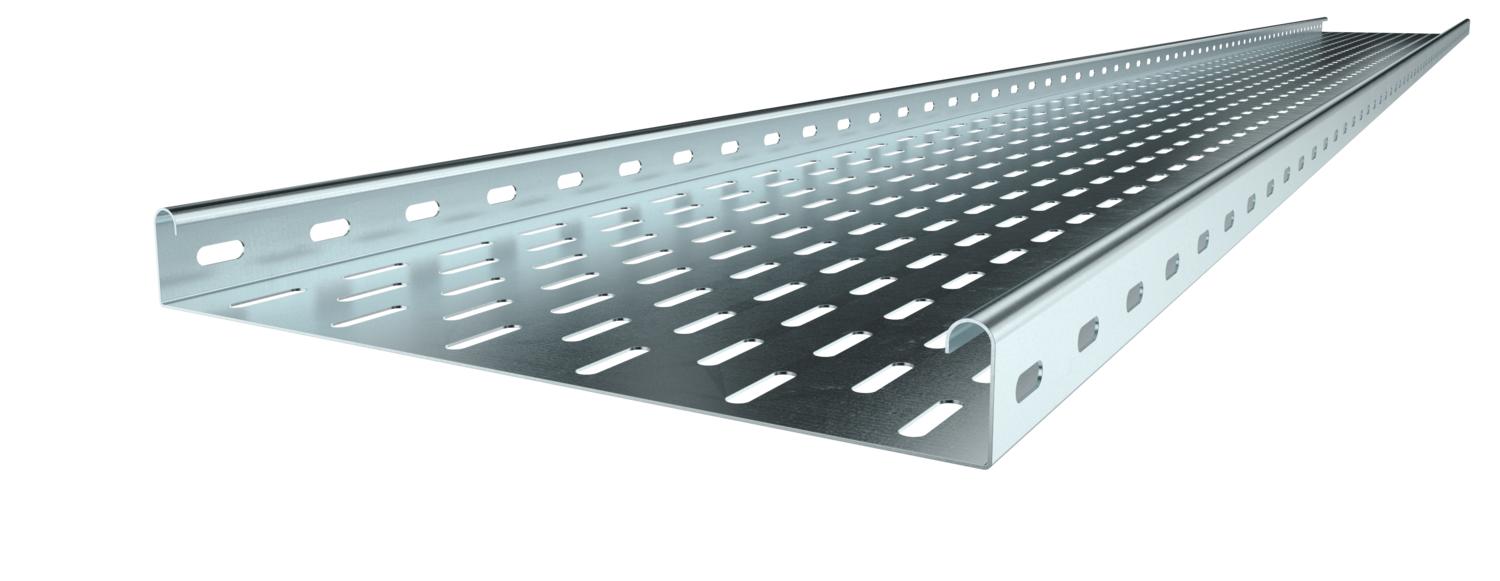

Kabeļu rene MKS 35 FS

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

MKS 35 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 35 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	35 mm
Balstu atstatums 1,0 m	1,2 kN/m
Balstu atstatums 1,5 m	0,75 kN/m
Balstu atstatums 2,0 m	0,55 kN/m
Balstu atstatums 2,5 m	0,3 kN/m
Balstu atstatums 3,0 m	0,2 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	3,664 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	3300 mm²
Derīgais šķērsgriezums	33 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	10 ft
Garums	3000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmēri	35 x 100
Izmērs	35x100x3000

Izmērs B	100 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	1 mm
Loksnes biezums	0,04 in
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Perforēta pamatne	1
Piegādes piederumi	Gareno savienotāju komplekts RV 35
Platums	100 mm
Platums	4 in
Sānu caurumi	jā
Savienotāja izpildījums	piegādes komplektā ietilpstošs savienotājs
Virsma	cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKS 310 FS	3000 mm	100 mm	1 mm	nē	Tērauds	cinkots	6053548	m	3 m
MKS 315 FS	3000 mm	150 mm	1 mm	nē	Tērauds	cinkots	6053572	m	3 m
MKS 320 FS	3000 mm	200 mm	1 mm	nē	Tērauds	cinkots	6053599	m	3 m
MKS 330 FS	3000 mm	300 mm	1 mm	nē	Tērauds	cinkots	6053637	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs FS	RLVK 35 FS	6067085	Gabals	10 Gabals
Salaiduma līste FS	SSLB 100 FS	7070205	Gabals	20 Gabals
45° līkums 35 FS	RB 45 310 FS	6036000	Gabals	1 Gabals
90° līkums 35 FS	RB 90 310 FS	6036500	Gabals	1 Gabals
Montāžas atzarojuma detaļa 35 FS	RAA 310 FS	6042101	Gabals	1 Gabals
T veida detaļa 35 FS	RT 310 FS	6038000	Gabals	1 Gabals
X-elements 35 FS	RK 310 FS	7027301	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 100 FS	6052096	m	3 m
Starpsiena 30 FS	TSG 30 FS	6062050	m	3 m
90° līkums 35 FS	RB 90 310 FS	6043119	Gabals	1 Gabals
