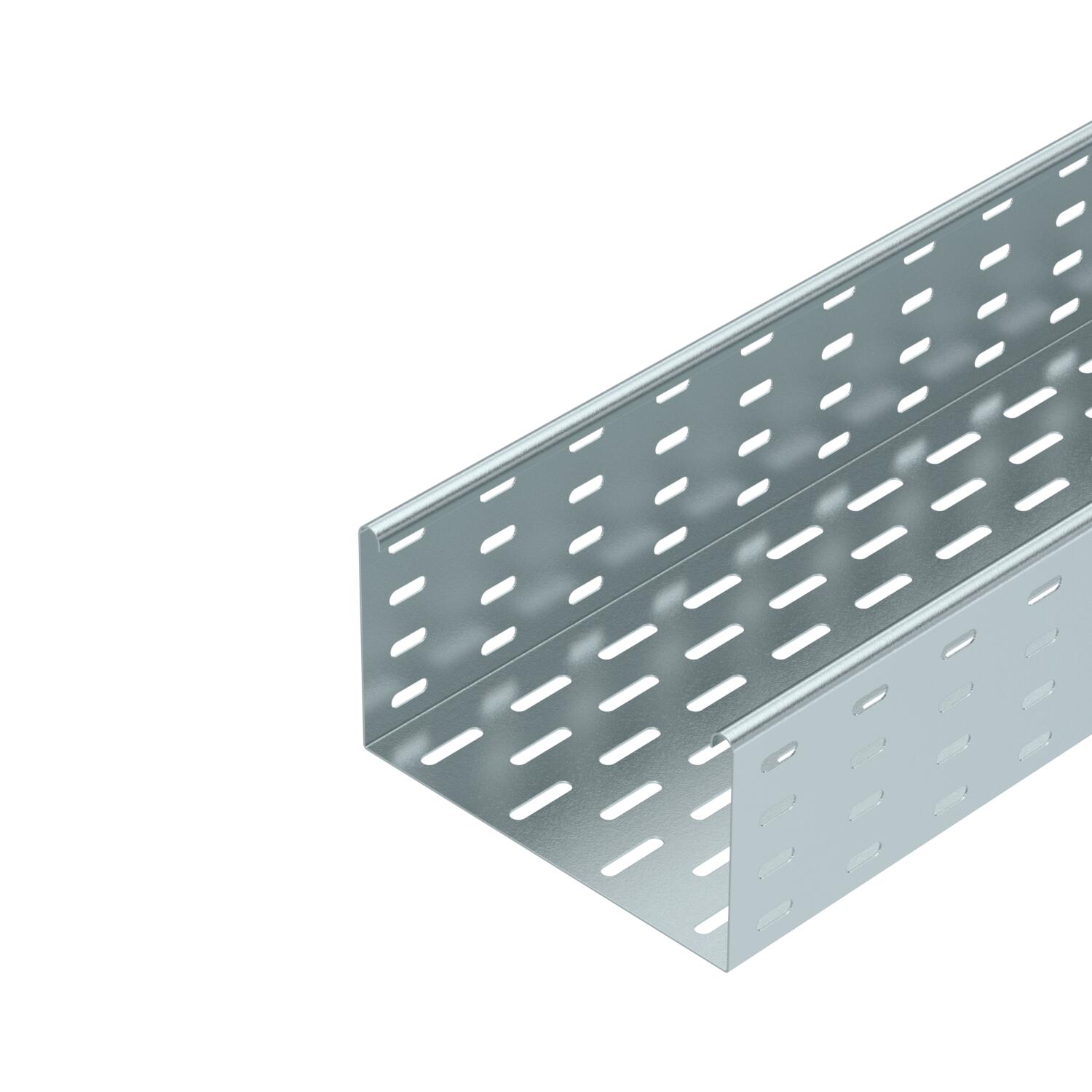

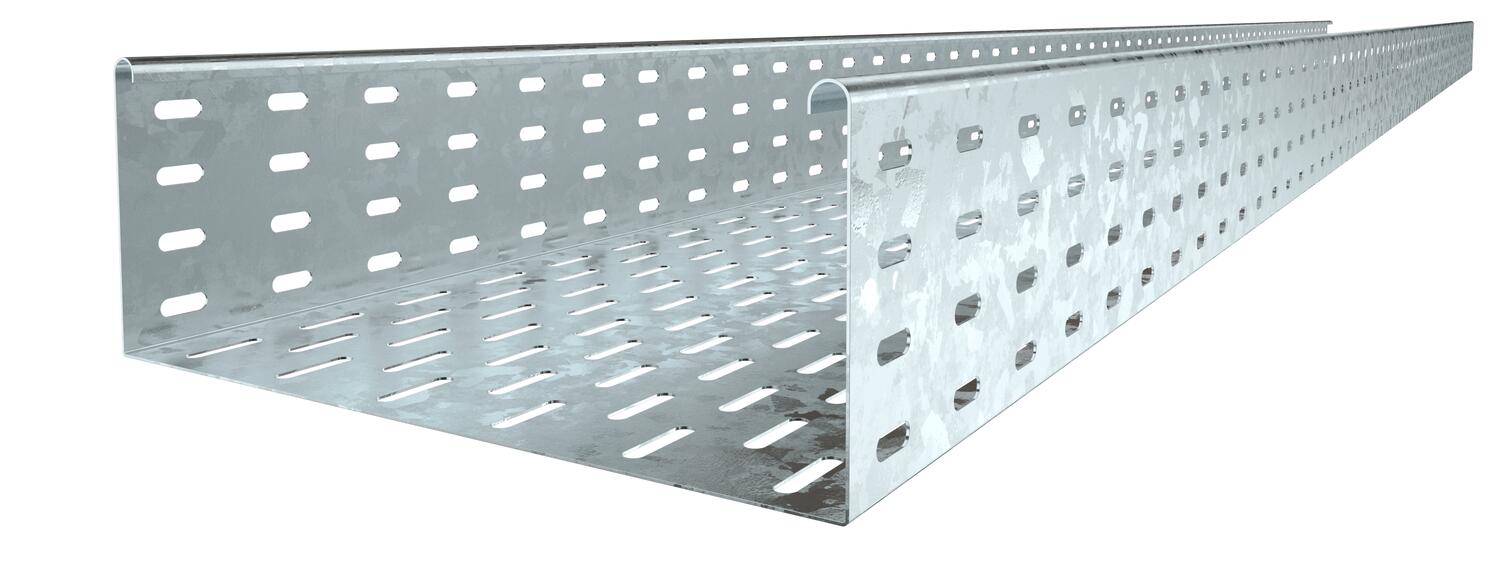

Kabeļu rene MKS 110 FT

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

MKS 110 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	110 mm
Augstums	4 in
Balstu atstatums 1,5 m	1,85 kN/m
Balstu atstatums 2,0 m	1,3 kN/m
Balstu atstatums 2,5 m	0,75 kN/m
Balstu atstatums 3,0 m	0,6 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	6,391 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	110 cm²
Derīgais šķērsgriezums	11000 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	10 ft
Garums	3000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā

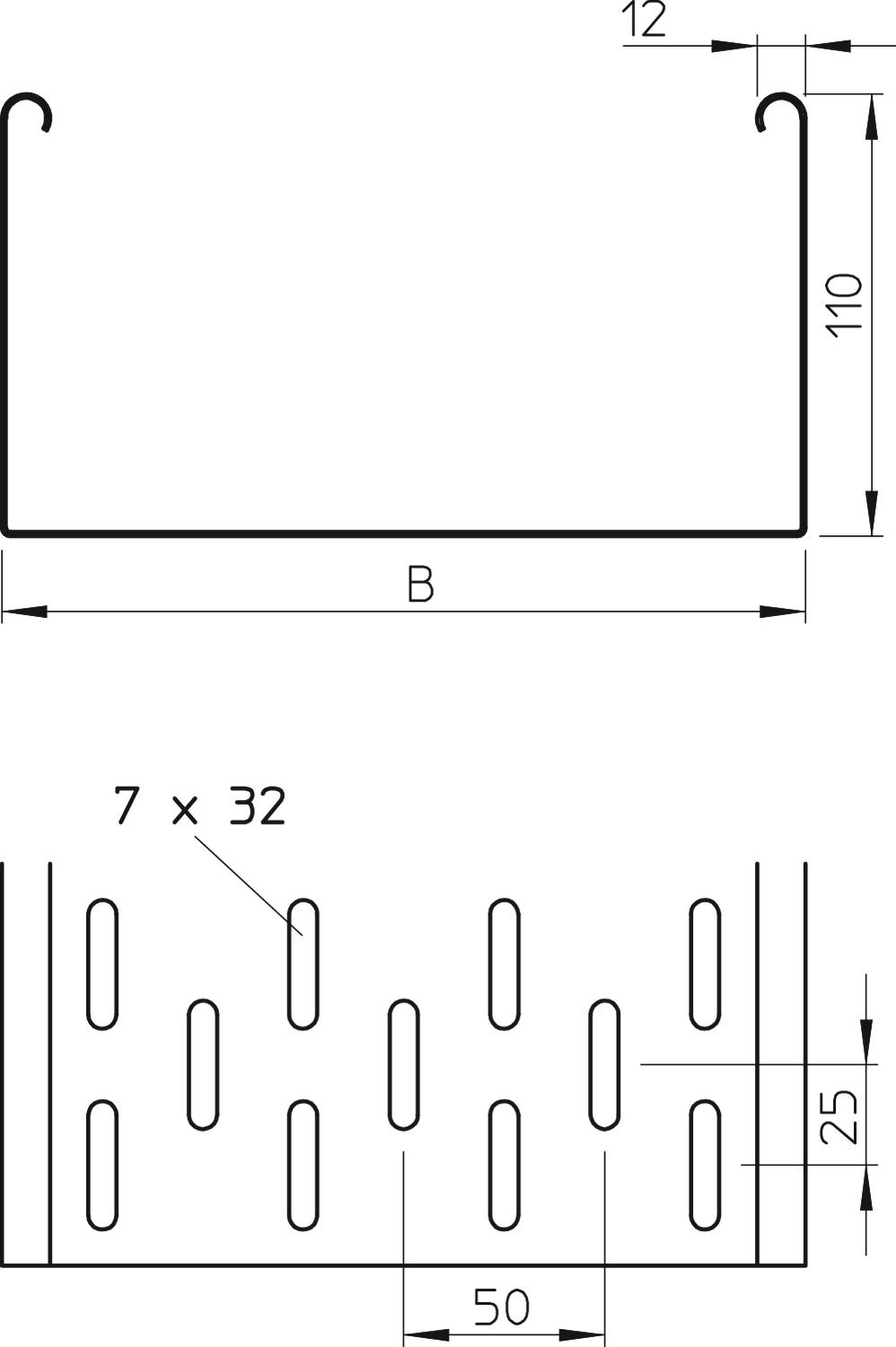

Izmērs	110x100x3000
Izmērs B	100 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	1 mm
Loksnes biezums	0,04 in
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	100 mm
Platums	4 in
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	karsti cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKS 110 FT	3000 mm	100 mm	1 mm	nē	Tērauds	karsti cinkots	6060609	m	3 m
MKS 120 FT	3000 mm	200 mm	1 mm	nē	Tērauds	karsti cinkots	6060625	m	3 m
MKS 130 FT	3000 mm	300 mm	1 mm	nē	Tērauds	karsti cinkots	6060641	m	3 m
MKS 140 FT	3000 mm	400 mm	1 mm	nē	Tērauds	karsti cinkots	6060676	m	3 m
MKS 150 FT	3000 mm	500 mm	1 mm	nē	Tērauds	karsti cinkots	6060692	m	3 m
MKS 160 FT	3000 mm	600 mm	1 mm	nē	Tērauds	karsti cinkots	6060710	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenie un leņķa savienotāji 110 FT	RLVL 110 FT	6067913	Gabals	10 Gabals
Salaiduma līste DD	SSLB 100 DD	7070306	Gabals	20 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 100 FT	6051340	m	3 m
45° līkums 110 FT	RB 45 110 FT	6036330	Gabals	1 Gabals
90° līkums 110 FT	RB 90 110 FT	6036830	Gabals	1 Gabals
Līkums, regulējams leņķis 110 FT	RB W 110 FT	6037320	Gabals	1 Gabals
Montāžas atzarojuma detaļa 110 FT	RAA 110 FT	6042251	Gabals	1 Gabals
T veida detaļa 110 FT	RT 110 FT	6038320	Gabals	1 Gabals
X-elements 110 FT	RK 110 FT	7027451	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 100 DD	6052703	m	3 m
Starpsiena 110 DD	TSG 110 DD	6062335	m	3 m
