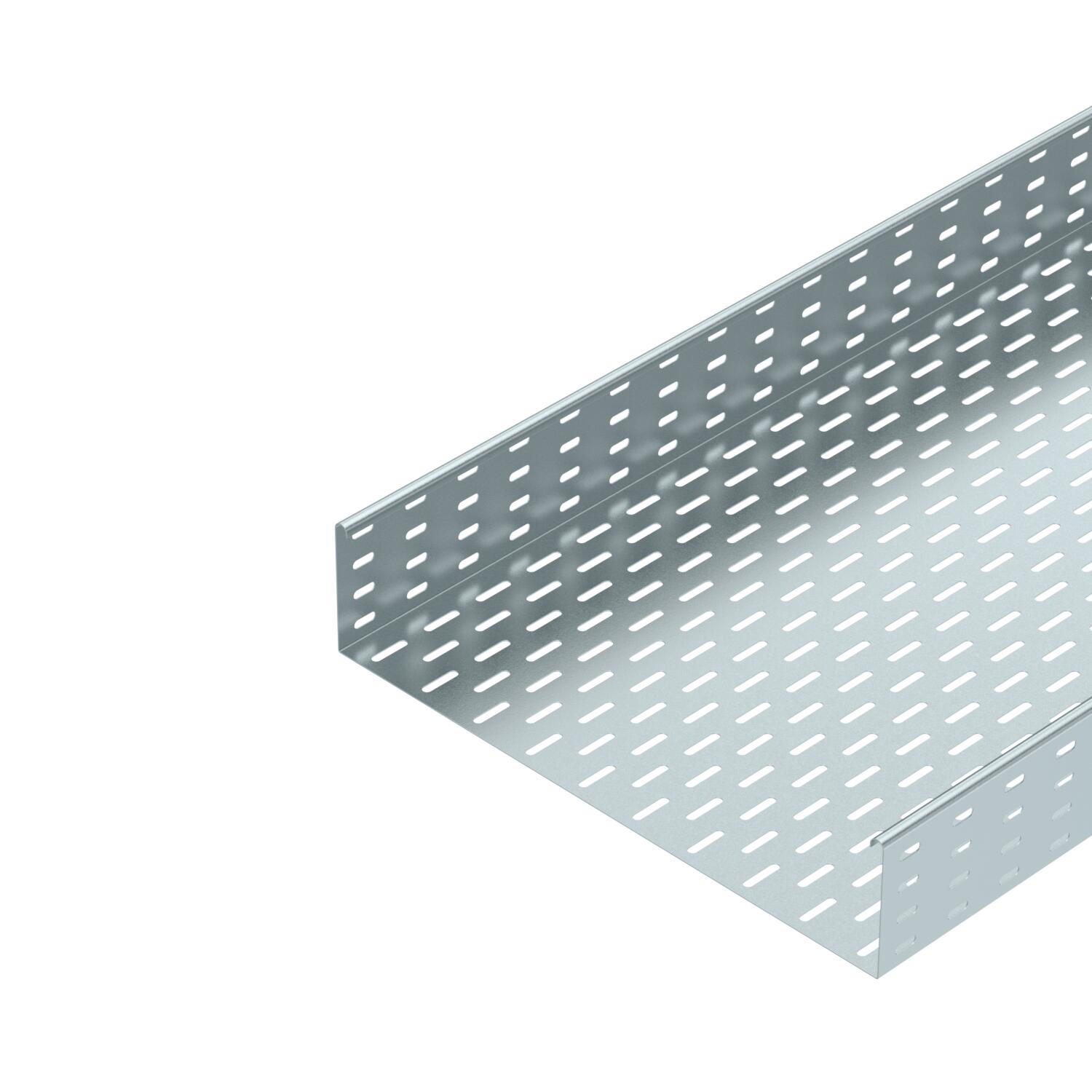

Kabeļu rene MKS 110 FS

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

MKS 110 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	4 in
Augstums	110 mm
Balstu atstatums 1,5 m	1,85 kN/m
Balstu atstatums 2,0 m	1,3 kN/m
Balstu atstatums 2,5 m	0,75 kN/m
Balstu atstatums 3,0 m	0,6 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	14,084 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	548 cm²
Derīgais šķērsgriezums	54800 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm
Garums	10 ft
Grīdā izveidotas atveres montāžas vajadzībām	jā

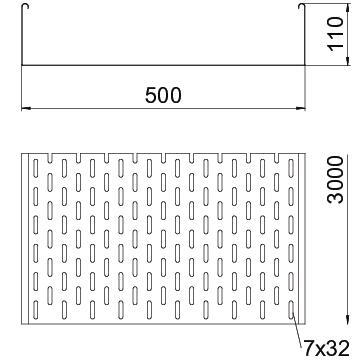

Izmēri	110 x 500
Izmērs	110x500x3000

Izmērs B	500 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	1 mm
Loksnes biezums	0,04 in
Maß W	500 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Piegādes piederumi	Garenais savienotājs RLVL 110
Platums	20 in
Platums	500 mm
Sānu caurumi	jā
Savienotāja izpildījums	piegādes komplektā ietilpstošs savienotājs
Virsma	cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKS 110 FS	3000 mm	100 mm	1 mm	nē	Tērauds	cinkots	6060102	m	3 m
MKS 120 FS	3000 mm	200 mm	1 mm	nē	Tērauds	cinkots	6060196	m	3 m
MKS 130 FS	3000 mm	300 mm	1 mm	nē	Tērauds	cinkots	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	nē	Tērauds	cinkots	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	nē	Tērauds	cinkots	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	nē	Tērauds	cinkots	6060528	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenie un leņķa savienotāji 110 FS	RLVL 110 FS	6067131	Gabals	10 Gabals
Salaiduma līste FS	SSLB 500 FS	7070225	Gabals	20 Gabals
45° līkums 110 FS	RB 45 150 FS	6036308	Gabals	1 Gabals
90° līkums 110 FS	RB 90 150 FS	6036810	Gabals	1 Gabals
Līkums, regulējams leņķis 110 FS	RB W 150 FS	6037310	Gabals	1 Gabals
Montāžas atzarojuma detaļa 110 FS	RAA 150 FS	6042161	Gabals	1 Gabals
T veida detaļa 110 FS	RT 150 FS	6038310	Gabals	1 Gabals
X-elements 110 FS	RK 150 FS	7027361	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 500 FS	6052509	m	3 m
Starpsiena 110 FS	TSG 110 FS	6062122	m	3 m
