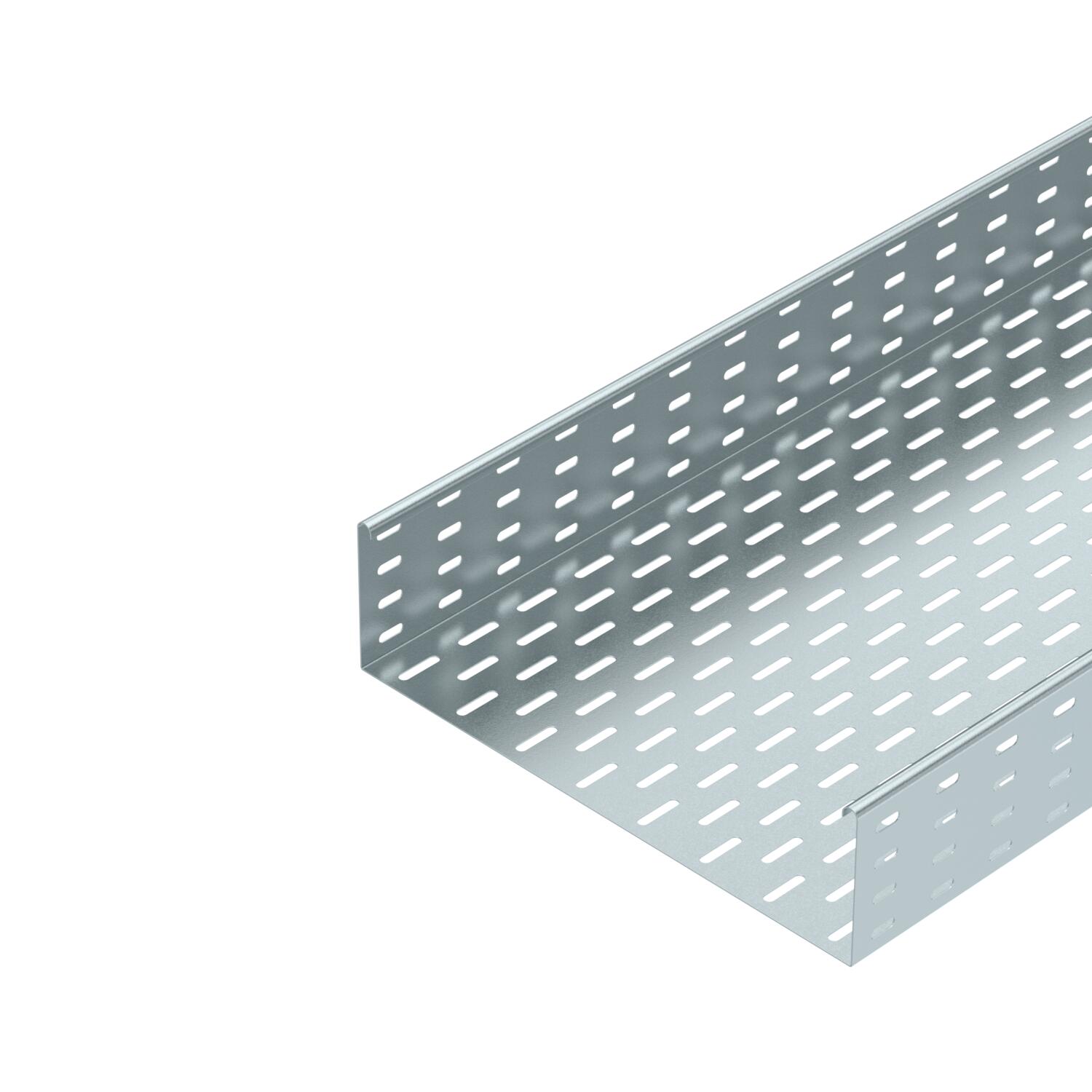

Kabeļu rene MKS 110 FS

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

MKS 110 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	4 in
Augstums	110 mm
Balstu atstatums 1,5 m	1,85 kN/m
Balstu atstatums 2,0 m	1,3 kN/m
Balstu atstatums 2,5 m	0,75 kN/m
Balstu atstatums 3,0 m	0,6 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	12,277 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	43800 mm²
Derīgais šķērsgriezums	438 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm
Garums	10 ft
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmēri	110 x 400

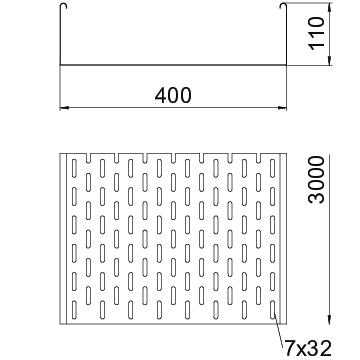

Izmērs	110x400x3000

Izmērs B	400 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	1 mm
Loksnes biezums	0,04 in
Maß W	400 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Piegādes piederumi	Garenais savienotājs RLVL 110
Platums	400 mm
Platums	16 in
Sānu caurumi	jā
Savienotāja izpildījums	piegādes komplektā ietilpstošs savienotājs
Virsma	cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKS 110 FS	3000 mm	100 mm	1 mm	nē	Tērauds	cinkots	6060102	m	3 m
MKS 120 FS	3000 mm	200 mm	1 mm	nē	Tērauds	cinkots	6060196	m	3 m
MKS 130 FS	3000 mm	300 mm	1 mm	nē	Tērauds	cinkots	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	nē	Tērauds	cinkots	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	nē	Tērauds	cinkots	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	nē	Tērauds	cinkots	6060528	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenie un leņķa savienotāji 110 FS	RLVL 110 FS	6067131	Gabals	10 Gabals
Salaiduma līste FS	SSLB 400 FS	7070221	Gabals	20 Gabals
45° līkums 110 FS	RB 45 140 FS	6036306	Gabals	1 Gabals
90° līkums 110 FS	RB 90 140 FS	6036808	Gabals	1 Gabals
Līkums, regulējams leņķis 110 FS	RB W 140 FS	6037308	Gabals	1 Gabals
Montāžas atzarojuma detaļa 110 FS	RAA 140 FS	6042159	Gabals	1 Gabals
T veida detaļa 110 FS	RT 140 FS	6038308	Gabals	1 Gabals
X-elements 110 FS	RK 140 FS	7027357	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 400 FS	6052401	m	3 m
Starpsiena 110 FS	TSG 110 FS	6062122	m	3 m
