- Produkta apraksts
-
Produkta apraksts
Datus par OBO isCon® vada instalēšanu skatiet montāžas instrukcijā.
• no augstsprieguma izolēts novadītājs
• aizsardzība pret kontaktspriegumu lietainā laikā (VDE 0432-1 (IEC/EN 60060-1)• nerada slīdizlādi
• papildu mehāniskā aizsardzība (dubults aizsardzības pārklājums)
• lai ievērotu atstarpi atbilstoši IEC 62305 (VDE 0185-305-3)
• pārbaudīts saskaņā ar IEC/EN 62561-1 (VDE 0185-561-1), izmantojot H1/150 kA
• ekvivalenta atstarpe se ≤ 0,75 m (gaisā) un se ≤ 1,5 m (cietos būvmateriālos)
• pārbaudīts saskaņā ar IEC TS 62561-8 (VDE V 0185-561-8)
• nesatur halogēnus
• ugunsslodze 5,1 kWh/m
• drīkst izmantot sprādzienbīstamās zonās Ex zonā 1/2 un 21/22
• ievērojot spēkā esošo montāžas instrukciju
- Tehniskie dati
-
Tehniskie dati

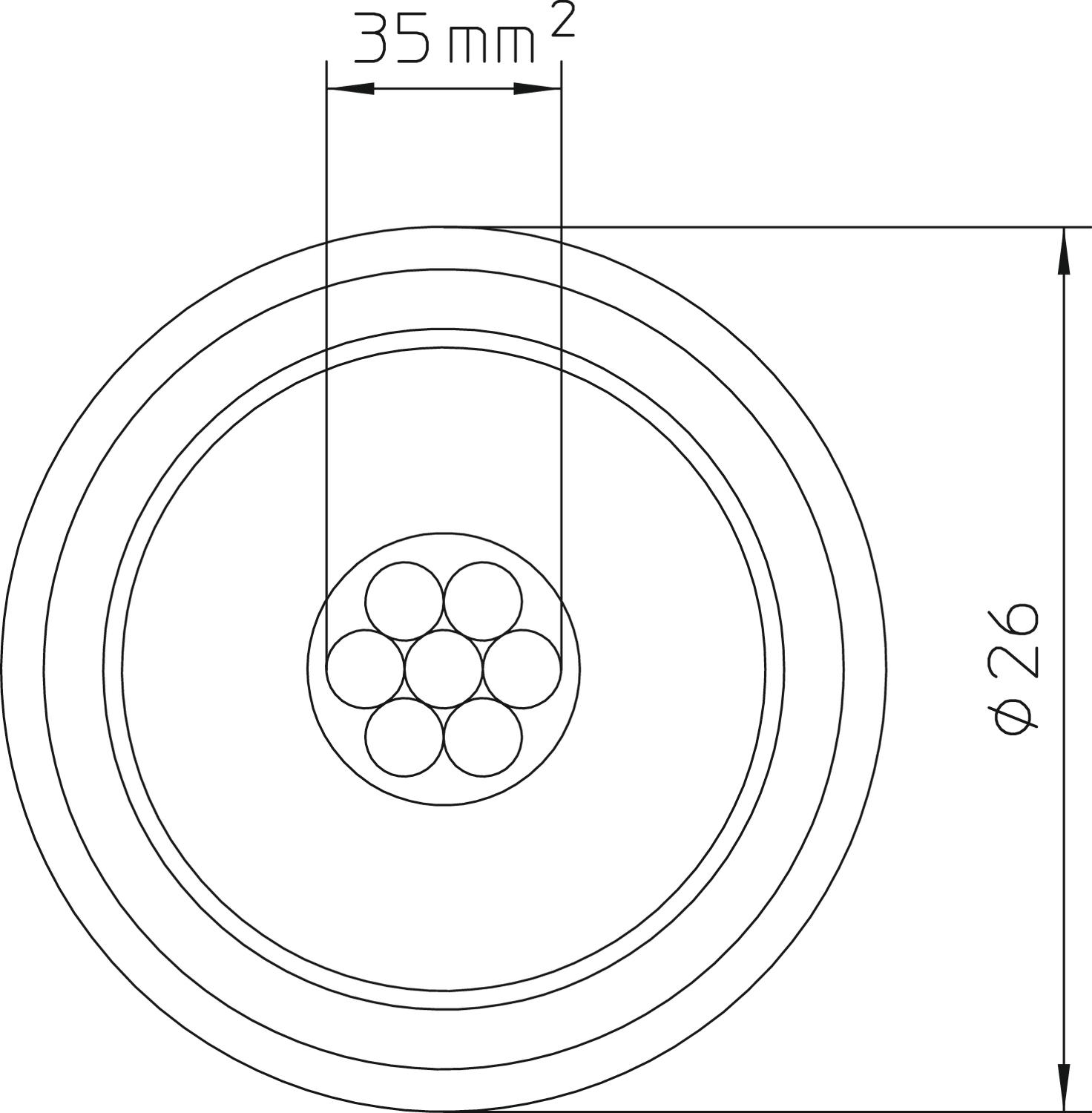

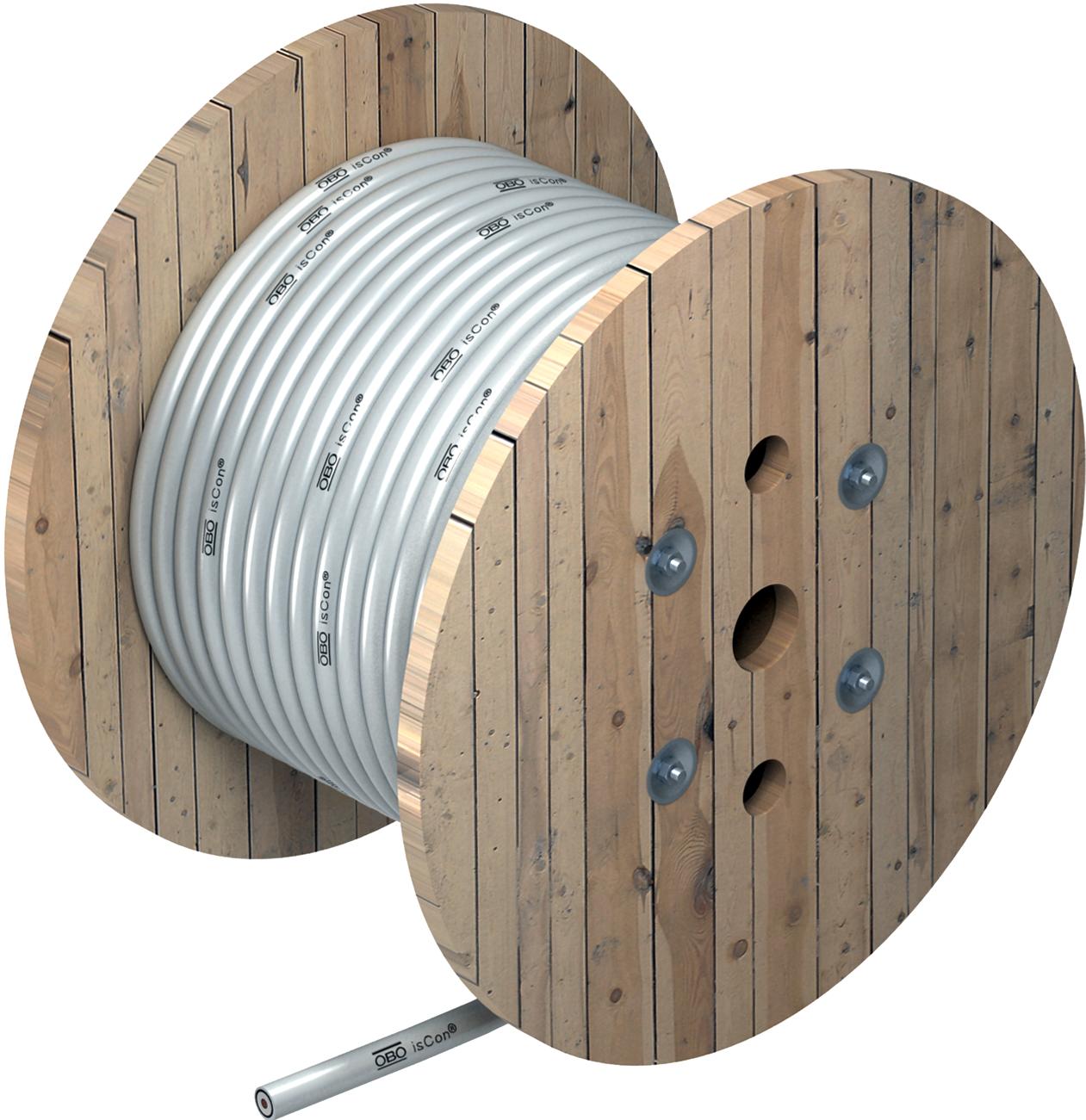

Diametrs 26 mm Ekvivalentais atdalīšanas attālums s(e)/m 0,75 Izmērs Ø26mm Izolēta konstrukcija, kas iztur augstspriegumu jā Krāsa gaiši pelēks Length tolerance ± 5 % Normāls gredzens (apm. m) 25 Šķērsgriezums 35 mm² - Visi tipi
- Lejupielādes
-
Vadlīnijas Zibensaizsardzības vadlīnijās , 2.10MB , pdfSkrejlapa isCon® izolēts novadītājs , 0.16MB , pdfAtbilstības deklarācija Atbilstības deklarācija ,Atbilstības deklarācija Atbilstības deklarācija ,REACH Atbilstības deklarācija isCon Pro+ 75 GR / 5407995 , 0.12MB , pdfRoHS Atbilstības deklarācija isCon Pro+ 75 GR / 5407995 , 0.12MB , pdfPārbaudes ziņojums Pārbaudes protokola veidlapas paraugs isCon , 0.82MB , pdfMontāžas instrukcija isCon® garā montāžas instrukcija , 11.88MB , pdf
