isCon® pieslēguma elementi 28 | H2/200 | 23

morepic-1

morepic-2

isCon® pieslēguma elementi

Preces Nr. 5408023 | EAN 4012196591688

Preces Nr. / Tips

Izmērs D, min.	28 mm

Zibens impulsa strāvas nestspēja

Pielāgots

Produkta apraksts

Produkta apraksts

• isCon® vadiem Premium
• skrūvējams komplekts
• ar gofrētu šļūteni un sešstūra atslēgu
• pārbaudīts līdz 200 kA (zibensaizsardzības klase II)

Tehniskie dati

Tehniskie dati

Ietilpības diapazons maks.	23 mm
Izmērs	Ø23mm
Izmērs D, min.	28 mm

Materiāls	Nerūsējošais tērauds 1.4301
Pielāgots	23 mm
Zibens impulsa strāvas nestspēja	H2/200 kA

Visi tipi

Visi tipi

Tips	Izmērs D, min.	Zibens impulsa strāvas nestspēja	Pielāgots	Preces Nr.	Daudzums	mazākā pārd. vien.
isCon con 2	28 mm	H1/150 kA	20 mm	5408021	Gabals	2 Gabals
isCon connect	28 mm	H1/150 kA	23 mm	5408022	Gabals	2 Gabals
isCon con PRE	28 mm	H2/200 kA	23 mm	5408023	Gabals	2 Gabals

Piederumi

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
isCon® zibensstrāvas novadītāja izolācijas noņēmējs	isCon stripper 2	5408013	Gabals	1 Gabals

Lejupielādes

Datu lapa isCon con PRE / 5408023 , 0.16MB , pdf

Vadlīnijas Zibensaizsardzības vadlīnijās , 2.10MB , pdf

Katalogs Ārējā zibensaizsardzības sistēma , 19.55MB , pdf

ES Atbilstības deklarācija isCon con PRE / 5408023 , 0.06MB , pdf

Lejupielāde

Montāžas instrukcija isCon® garā montāžas instrukcija , 11.88MB , pdf

Montāžas instrukcija Montāžas instrukcija „isCon® connect” , 0.09MB , pdf

Lejupielāde

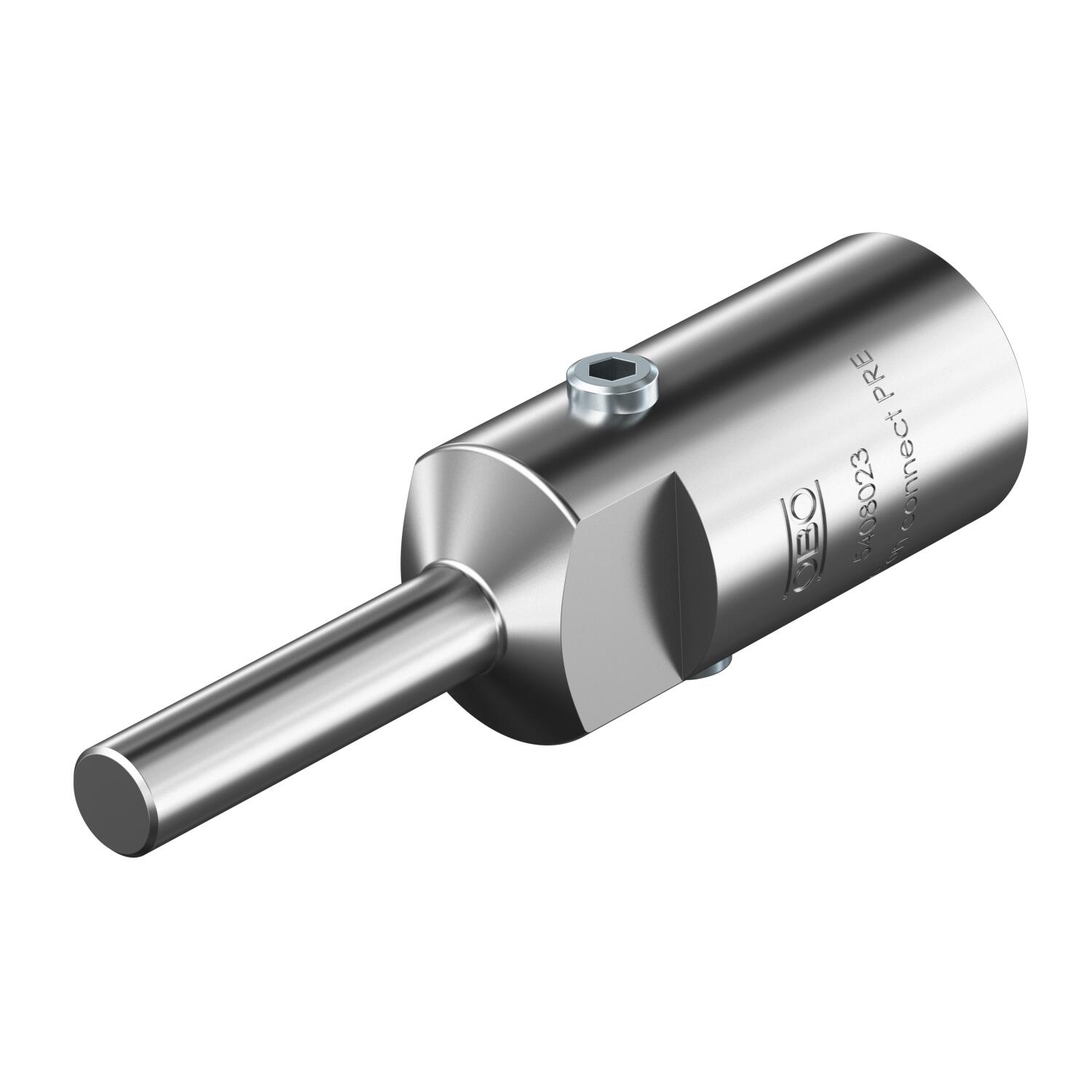

Produkta zīmējums isCon con PRE / 5408023, 59.39 kB, jpg

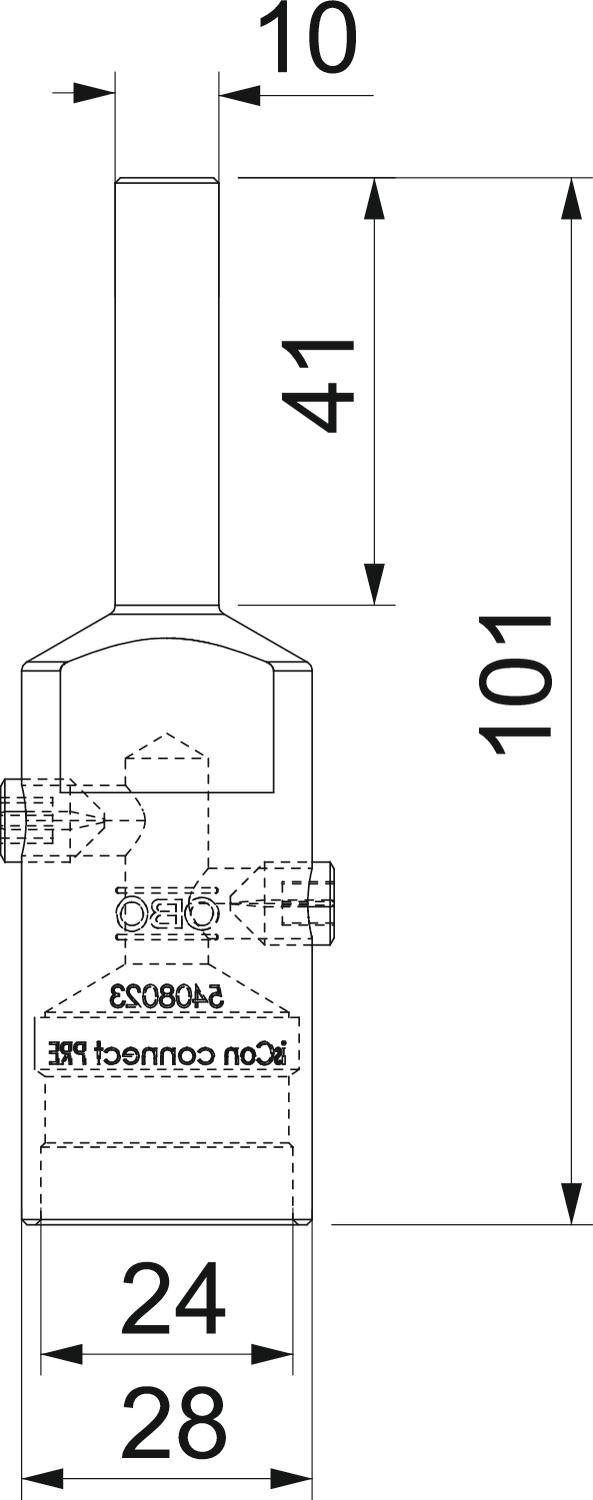

Dimensiju zīmējums isCon con PRE / 5408023, 56.86 kB, jpg

isCon con PRE / 5408023

5408023_KSTP1.stp, 59.41 kB
