IS 8 iekārtais statnis
Preces Nr. 6361021 | EAN 4012196196333
- Produkta apraksts
-

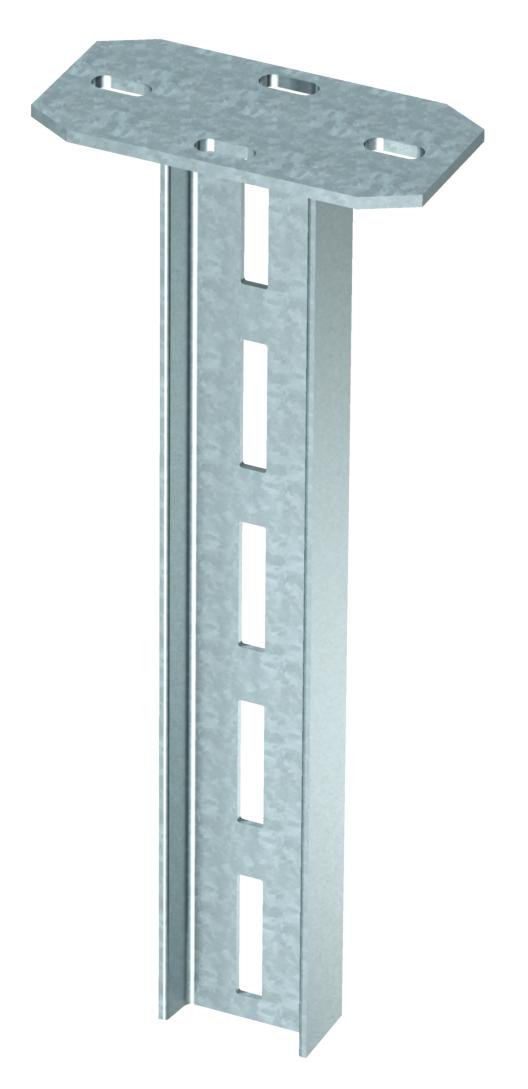

Produkta aprakstsIekārtais statnis (I profils) ar piemetinātu augšējo plāksni. Nostiprināšanai pie horizontāliem betona griestiem un tērauda sijām.
-
- Tehniskie dati
-
Tehniskie dati

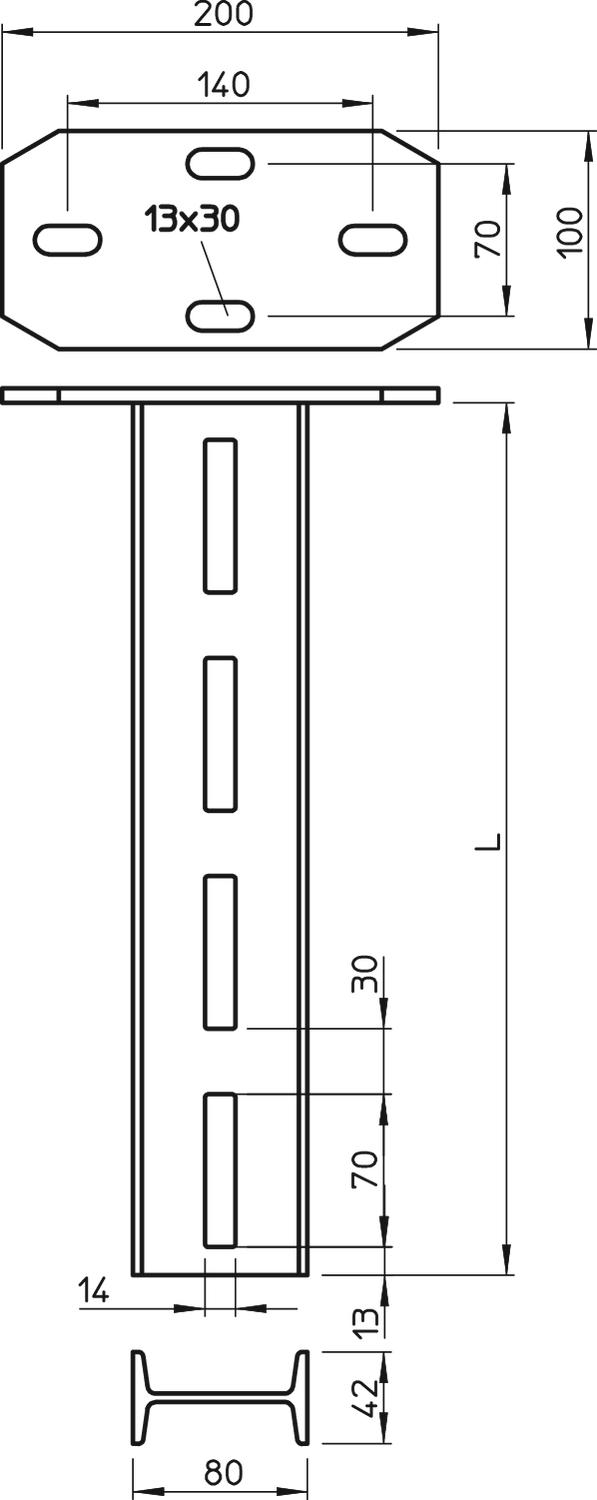

Ar zobiem nē Augstums 42 mm Balsteņa garums 200 9,6 kN Balsteņa garums 400 7 kN Balsteņa garums 600 5 kN Cauruma platums 14 mm Funkciju nodrošināšana nē Garums 200 mm griezuma diametrs 70 mm Izmērs 80x42x200 Izpildījums I veida profils Krāsa cinks maksimālā vilces slodze 12 kN Materiāla biezums 4 mm Materiāls Tērauds Platums 80 mm Virsma karsti cinkots Tehniskie dati

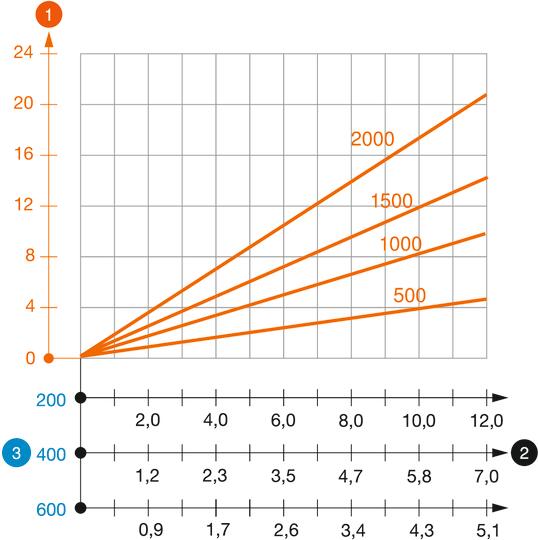

IS 8 K tipa I-veida statņa slodzes diagramma
-
Iekārtā statņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Balsteņa garums mm
-
Slodzes līkne ar mm izteiktu statņa garumu
-
- Visi tipi
-
Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
I veida statņu savienotājs VIS 8 FT
VIS 8 FT 6018300 10 Gabals
Aizsargvāciņš
IS 8 KS OR 6338519 20 Gabals - Lejupielādes
-
Datu lapa IS 8 K 20 FT / 6361021 , 0.28MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija IS 8 K 20 FT / 6361021 , 0.12MB , pdfVides deklarācija IS 8 K 20 FT / 6361021 , 1.48MB , pdfApvienotās Karalistes atbilstības deklarācija IS 8 K 20 FT / 6361021 , 0.09MB , pdfREACH Atbilstības deklarācija IS 8 K 20 FT / 6361021 , 0.12MB , pdfRoHS Atbilstības deklarācija IS 8 K 20 FT / 6361021 , 0.12MB , pdfMontāžas instrukcija I veida statņu sistēmas montāžas instrukcija , 0.03MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
