Instalāciju kanāls ar ugunsdrošu audumu PYROLINE® Rapid PLM, kanāla augstums 80 mm, tīri balts 2000 | 100 | 80 | dzidri balts; RAL 9010
morepic-1 morepic-2

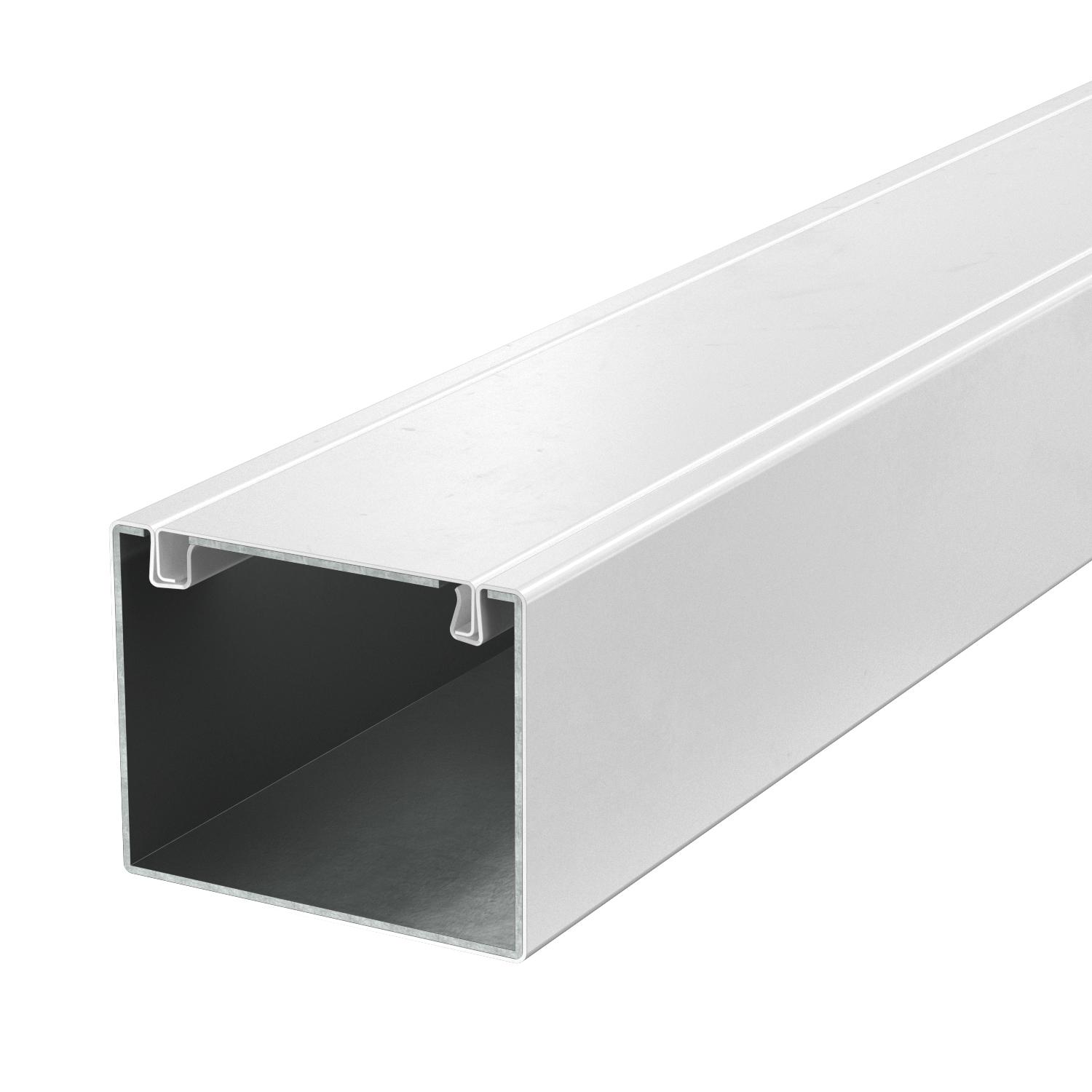

Instalāciju kanāls ar ugunsdrošu audumu PYROLINE® Rapid PLM, kanāla augstums 80 mm, tīri balts

Preces Nr. 7218010 | EAN 4012197351304

7218010 / PLM D 0810 RW
2000 mm
100 mm
80 mm
dzidri balts; RAL 9010
Produkta apraksts
Produkta apraksts
Instalāciju kanāls no metāla ar briestošu ugunsdrošu audumu ugunsdrošai kabeķu izvietošanai. Klasificēts kā instalāciju kanāls EI30, EI60 un EI90 saskaņā ar EN 13501-2, pārbaudīts saskaņā ar EN 1366-5. Klasificētajā laika posmā kanāls novērš uguns izplatīšanos un pasargā no kabeļu degšanas izpausmēm.
Piemērots montāžai tieši pie sienas un griestiem, montāžai zem sistēmas grīdām un uz balsta sistēmām. Salaiduma vietu montāža bez instrumentiem ar salaiduma vietu savienotāju PLM SI. Drīkst izmantot tikai apstiprinātas iepriekš sakomplektētas veiddetaļas. Vāks tiek nofiksēts bez instrumentiem un paredzēts ātrai revīzijai un vēlākām papildu instalācijām. Iespējama vāka montāža ar nobīdi vienmērīgai potenciāla izlīdzināšanai visā kanāla posmā.

  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
Tehniskie dati

Tehniskie dati

Apvalks Tērauds
Ar perforāciju jā
Augstums 80 mm
Derīgais šķērsgriezums 5180 mm²
EI Klasifikācija - instalācijas kanāls 90
Garums 2000 mm
Iekšējais augstums 74 mm
Iekšējais platums 94 mm
Iespējamas starpsienas jā

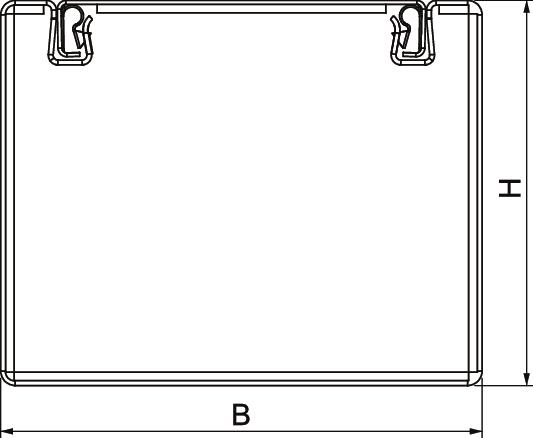

Izmērs 80x100x2000
Izmērs B 100 mm
Izmērs H 80 mm
Izmērs i 62 mm
Krāsa dzidri balts; RAL 9010
Materiāls Tērauds
Platums 100 mm
Saskarē ar liesmu nonākošo sānu skaits 4
Vāka nostiprināšana Citi
Virsma ar pulvera pārklājumu
Visi tipi

Visi tipi

Tips Garums Izmērs B Izmērs H Krāsa Preces Nr. Daudzums mazākā pārd. vien.
PLM D 0810 RW 2000 mm 100 mm 80 mm dzidri balts; RAL 9010 7218010
2 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Salaiduma vietu savienotāju komplekts, kanāla augstums 80 mm Salaiduma vietu savienotāju komplekts, kanāla augstums 80 mm PLM SI 0810 7218030
1 Gabals

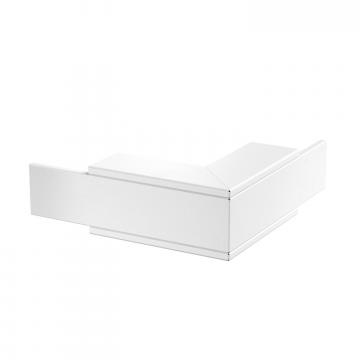

Ārējais stūris, kanāla augstums 80 mm, tīri balts Ārējais stūris, kanāla augstums 80 mm, tīri balts PLM EC 0810 RW 7218044
1 Gabals

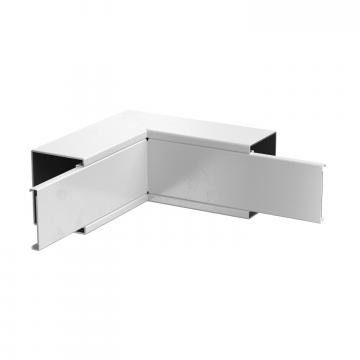

Iekšējais stūris, kanāla augstums 80 mm, tīri balts Iekšējais stūris, kanāla augstums 80 mm, tīri balts PLM IC 0810 RW 7218056
1 Gabals

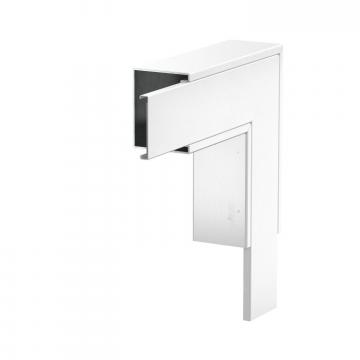

Plakanais leņķis, kanāla augstums 80 mm, tīri balts Plakanais leņķis, kanāla augstums 80 mm, tīri balts PLM FA 0810 RW 7218068
1 Gabals

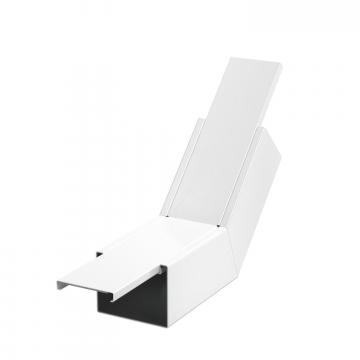

Vertikāls līkums, augšupejošs, kanāla augstums 80 mm, tīri balts Vertikāls līkums, augšupejošs, kanāla augstums 80 mm, tīri balts PLM BR 0810 RW 7218116
1 Gabals

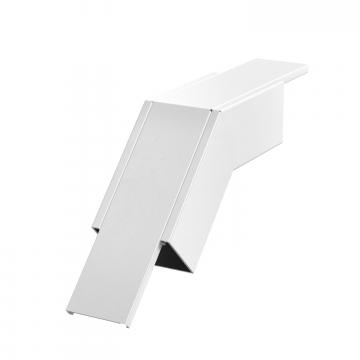

Vertikāls līkums, lejupejošs, kanāla augstums 80 mm, tīri balts Vertikāls līkums, lejupejošs, kanāla augstums 80 mm, tīri balts PLM BF 0810 RW 7218108
1 Gabals

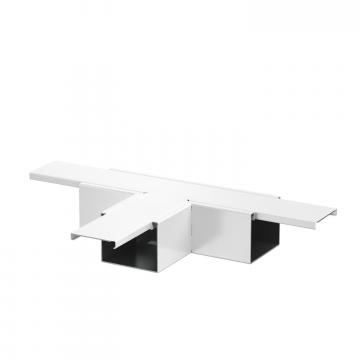

T veida atzarojums, kanāla augstums 80 mm, tīri balts T veida atzarojums, kanāla augstums 80 mm, tīri balts PLM TB 0810 RW 7218080
1 Gabals

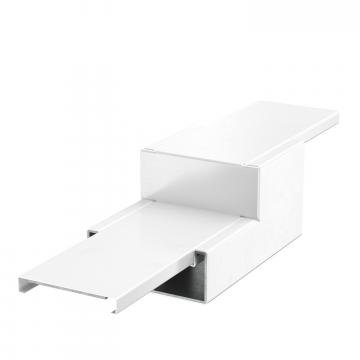

Redukcijas pāreja, taisna, no kanāla augstuma 80 mm uz 40 mm, tīri balta Redukcijas pāreja, taisna, no kanāla augstuma 80 mm uz 40 mm, tīri balta PLM RP 0810 RW 7218100
1 Gabals

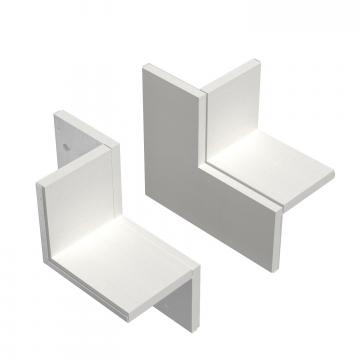

Sienas pieslēgumu komplekts, divpusējs, stūra montāžai, kanāla augstums 80 mm, tīri balts Sienas pieslēgumu komplekts, divpusējs, stūra montāžai, kanāla augstums 80 mm, tīri balts PLM CC 0810 RW 7218140
1 Gabals

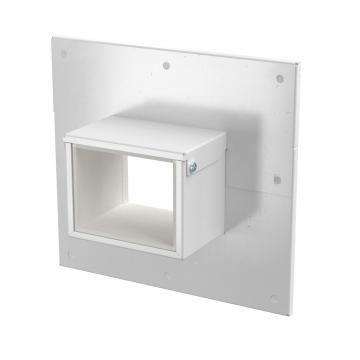

Sienas pieslēguma apmale, četrpusēja, kanāla augstums 80 mm, tīri balta Sienas pieslēguma apmale, četrpusēja, kanāla augstums 80 mm, tīri balta PLM WC 0810 RW 7218128
1 Gabals
Uzgalis, kanāla augstums 80 mm, tīri balts Uzgalis, kanāla augstums 80 mm, tīri balts PLM EP 0810 RW 7218092
1 Gabals

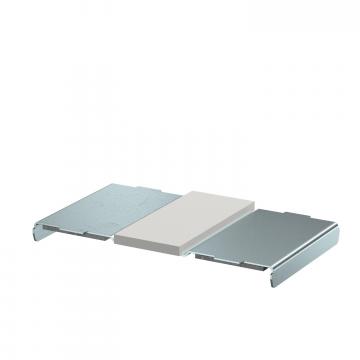

Vāka atbalsts, kanāla platums 100 mm Vāka atbalsts, kanāla platums 100 mm PLM LS 100 7218034
1 Gabals

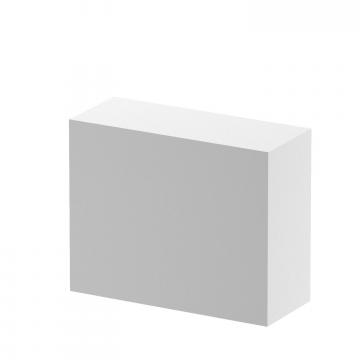

Putuplasta blīvējums, kanāla augstums 80 mm Putuplasta blīvējums, kanāla augstums 80 mm PLM CO 0810 7218160
1 Gabals

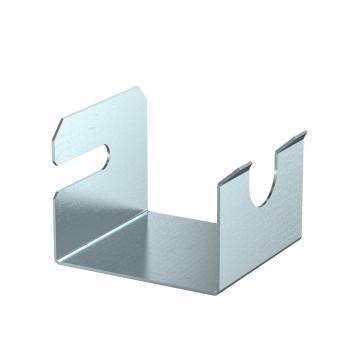

Kabeļu loks montāžai sienā, kanāla augstums 80 mm Kabeļu loks montāžai sienā, kanāla augstums 80 mm PLM WB 0810 FS 7218154
10 Gabals

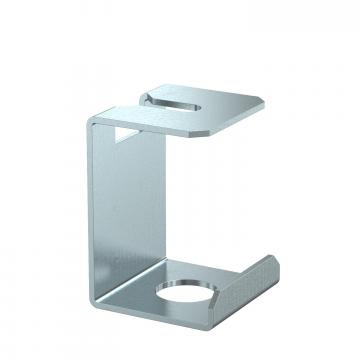

Kabeļu loks montāžai griestos, kanāla augstums 80 mm Kabeļu loks montāžai griestos, kanāla augstums 80 mm PLM CB 0810 FS 7218148
10 Gabals

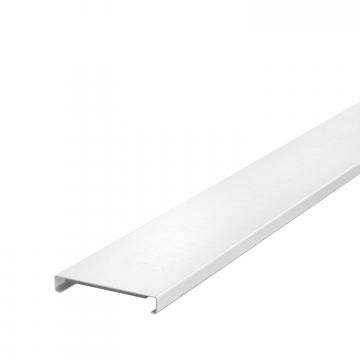

Instalāciju kanāla vāks, kanāla platums 100 mm, tīri balts Instalāciju kanāla vāks, kanāla platums 100 mm, tīri balts PLM LI 100 RW 7218022
2 m

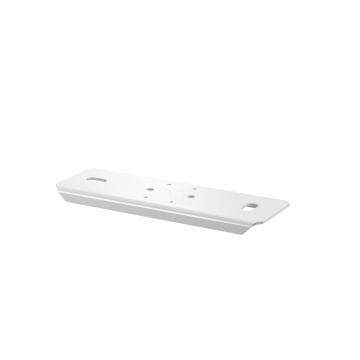

Balsts, kanāla platums 100 mm, tīri balts Balsts, kanāla platums 100 mm, tīri balts PLM SU 100 RW 7218166
1 Gabals
Starpsiena 60 FS Starpsiena 60 FS TSG 60 FS 6062068
3 m

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Ablācijas pārklājums PYROCOAT® kasetnē Ablācijas pārklājums PYROCOAT® kasetnē ASX-K 7202310
1 Gabals
Fiksācijas skava RKV3V Fiksācijas skava RKV3V RKV3V 6288700
20 Gabals
Lejupielādes

Lejupielāde

Lejupielāde

ES Atbilstības deklarācija PLM D 0810 RW / 7218010 , 0.22MB , pdf
Lejupielāde
Ekspluatācijas īpašību deklarācija PLM D 0810 RW / 7218010 , 0.78MB , pdf
