Instalāciju kanāls ar ugunsdrošu audumu PYROLINE® Rapid PLM, kanāla augstums 120 mm, tīri balts 2000 | 200 | 120 | dzidri balts; RAL 9010

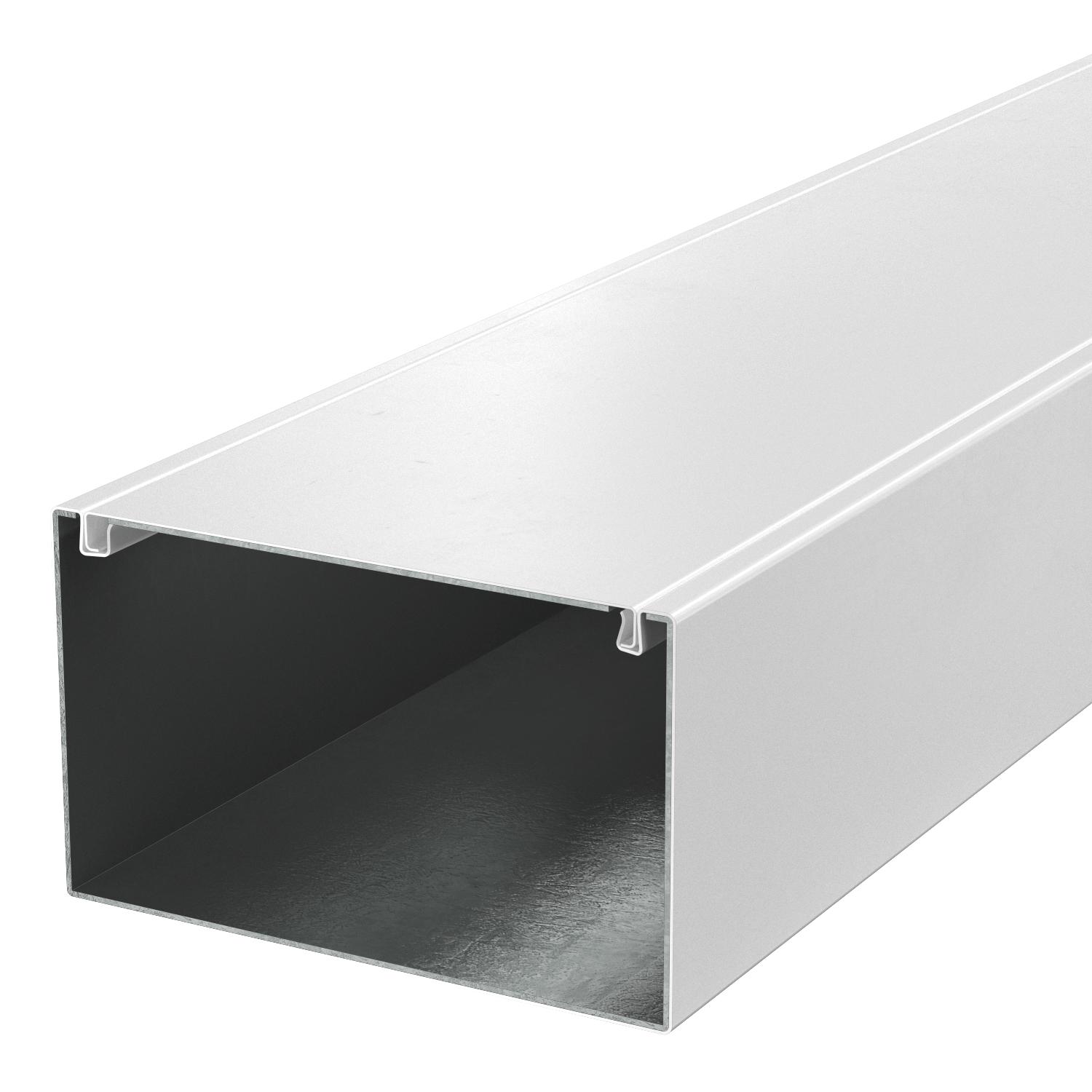

Instalāciju kanāls ar ugunsdrošu audumu PYROLINE® Rapid PLM, kanāla augstums 120 mm, tīri balts

Preces Nr. 7218014 | EAN 4012197351311

Preces Nr. / Tips	7218014 / PLM D 1220 RW

Garums	2000 mm

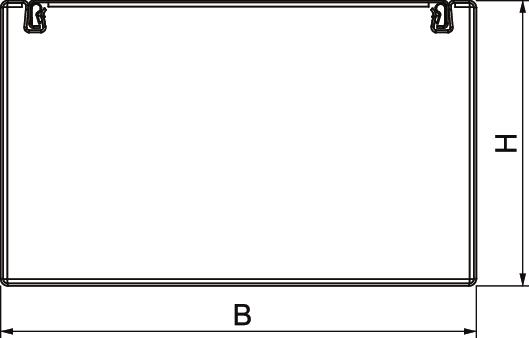

Izmērs B	200 mm

Izmērs H	120 mm

Krāsa	dzidri balts; RAL 9010

Produkta apraksts

Produkta apraksts

Instalāciju kanāls no metāla ar briestošu ugunsdrošu audumu ugunsdrošai kabeķu izvietošanai. Klasificēts kā instalāciju kanāls EI30, EI60 un EI90 saskaņā ar EN 13501-2, pārbaudīts saskaņā ar EN 1366-5. Klasificētajā laika posmā kanāls novērš uguns izplatīšanos un pasargā no kabeļu degšanas izpausmēm.
Piemērots montāžai tieši pie sienas un griestiem, montāžai zem sistēmas grīdām un uz balsta sistēmām. Salaiduma vietu montāža bez instrumentiem ar salaiduma vietu savienotāju PLM SI. Drīkst izmantot tikai apstiprinātas iepriekš sakomplektētas veiddetaļas. Vāks tiek nofiksēts bez instrumentiem un paredzēts ātrai revīzijai un vēlākām papildu instalācijām. Iespējama vāka montāža ar nobīdi vienmērīgai potenciāla izlīdzināšanai visā kanāla posmā.

Tehniskie dati

Tehniskie dati

Apvalks	Tērauds
Ar perforāciju	jā
Augstums	120 mm
Derīgais šķērsgriezums	18500 mm²
EI Klasifikācija - instalācijas kanāls	90
Garums	2000 mm
Iekšējais augstums	114 mm
Iekšējais platums	194 mm
Iespējamas starpsienas	jā
Izmērs	120x200x2000

Izmērs B	200 mm
Izmērs H	120 mm
Izmērs i	162 mm
Krāsa	dzidri balts; RAL 9010
Materiāls	Tērauds
Platums	200 mm
Saskarē ar liesmu nonākošo sānu skaits	4
Vāka nostiprināšana	Citi
Virsma	ar pulvera pārklājumu

Visi tipi

Visi tipi

Tips	Garums	Izmērs B	Izmērs H	Krāsa	Preces Nr.	Daudzums	mazākā pārd. vien.
PLM D 1220 RW	2000 mm	200 mm	120 mm	dzidri balts; RAL 9010	7218014	m	2 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Salaiduma vietu savienotāju komplekts, kanāla augstums 120 mm	PLM SI 1220	7218032	Gabals	1 Gabals

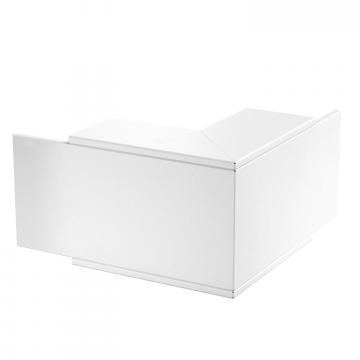

Ārējais stūris, kanāla augstums 120 mm, tīri balts	PLM EC 1220 RW	7218048	Gabals	1 Gabals

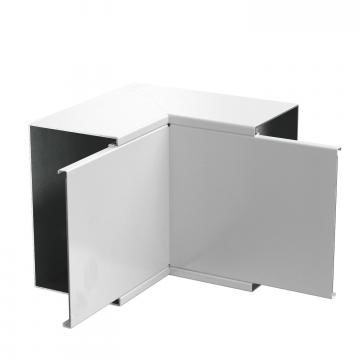

Iekšējais stūris, kanāla augstums 120 mm, tīri balts	PLM IC 1220 RW	7218060	Gabals	1 Gabals
Plakanais leņķis, kanāla augstums 120 mm, tīri balts	PLM FA 1220 RW	7218072	Gabals	1 Gabals

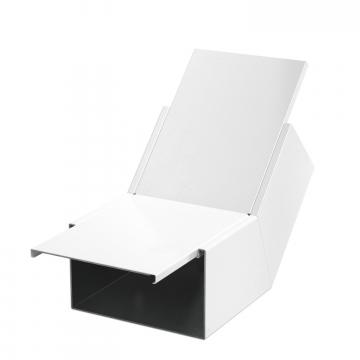

Vertikāls līkums, augšupejošs, kanāla augstums 120 mm, tīri balts	PLM BR 1220 RW	7218120	Gabals	1 Gabals
Vertikāls līkums, lejupejošs, kanāla augstums 120 mm, tīri balts	PLM BF 1220 RW	7218112	Gabals	1 Gabals

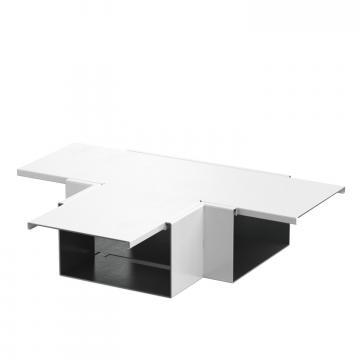

T veida atzarojums, kanāla augstums 120 mm, tīri balts	PLM TB 1220 RW	7218084	Gabals	1 Gabals

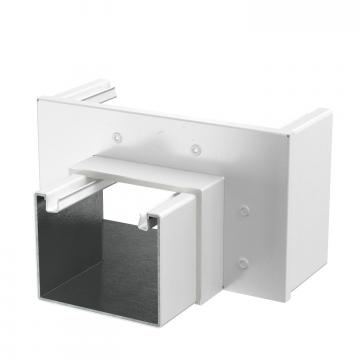

Redukcijas pāreja, taisna, no kanāla augstuma 120 mm uz 80 mm, tīri balta	PLM RP 1220 RW	7218104	Gabals	1 Gabals

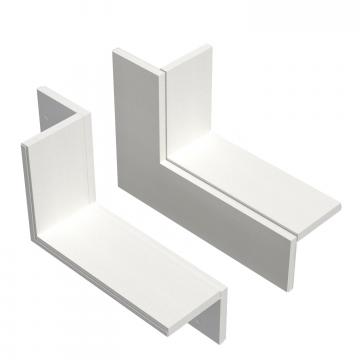

Sienas pieslēgumu komplekts, divpusējs, stūra montāžai, kanāla augstums 120 mm, tīri balts	PLM CC 1220 RW	7218144	Gabals	1 Gabals

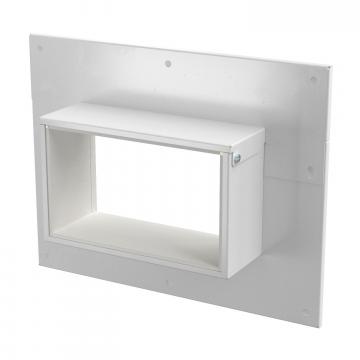

Sienas pieslēguma apmale, četrpusēja, kanāla augstums 120 mm, tīri balta	PLM WC 1220 RW	7218132	Gabals	1 Gabals

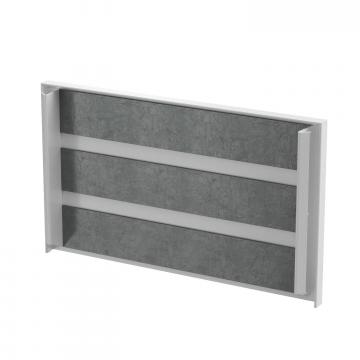

Uzgalis, kanāla augstums 120 mm, tīri balts	PLM EP 1220 RW	7218096	Gabals	1 Gabals

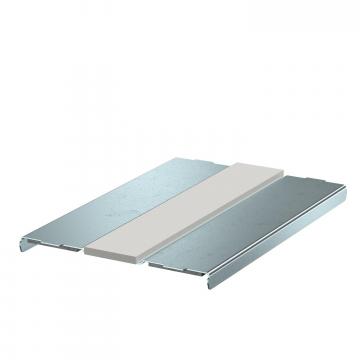

Vāka atbalsts, kanāla platums 200 mm	PLM LS 200	7218036	Gabals	1 Gabals

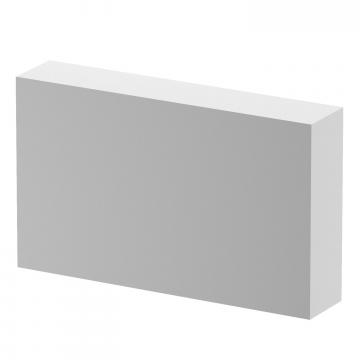

Putuplasta blīvējums, kanāla augstums 120 mm	PLM CO 1220	7218162	Gabals	1 Gabals

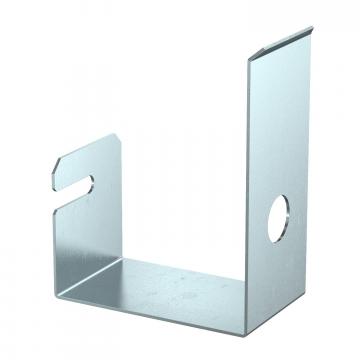

Kabeļu loks montāžai sienā, kanāla augstums 120 mm	PLM WB 1220 FS	7218156	Gabals	10 Gabals

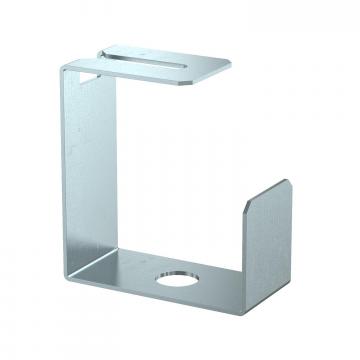

Kabeļu loks montāžai griestos, kanāla augstums 120 mm	PLM CB 1220 FS	7218150	Gabals	10 Gabals

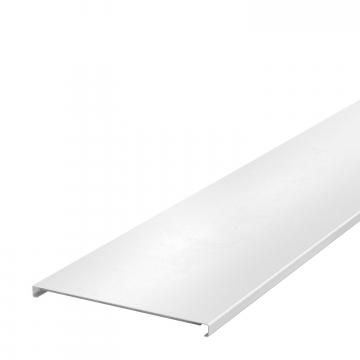

Instalāciju kanāla vāks, kanāla platums 200 mm, tīri balts	PLM LI 200 RW	7218026	m	2 m

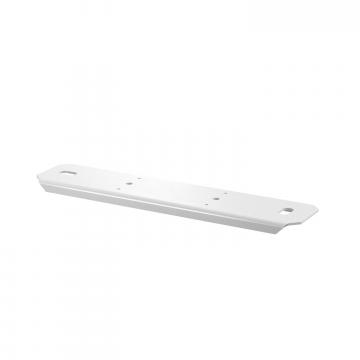

Balsts, kanāla platums 200 mm, tīri balts	PLM SU 200 RW	7218170	Gabals	1 Gabals
Starpsiena 110 FS	TSG 110 FS	6062122	m	3 m
