Piezīme: Šī prece vairs netiek ražota. Aktuālās preces varat atrast šeit: 2003804 / HW ierīču-savienojumu kārba dobai sienai 61

Ierīču/savienojumu kārba dobai sienai 61 | 68 | 68 | 20 mm | 8

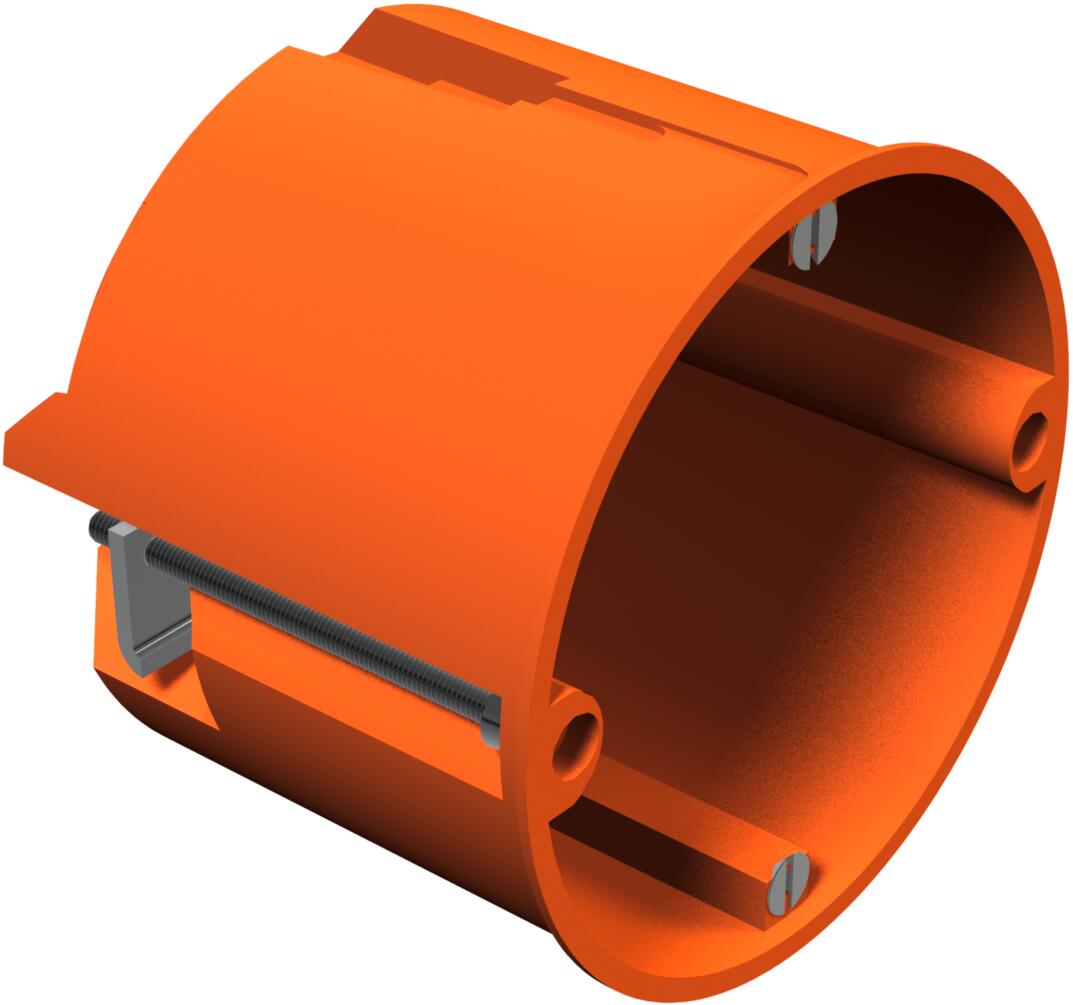

Ierīču/savienojumu kārba dobai sienai

Preces Nr. 2003442 | EAN 4012195032953

Preces Nr. / Tips	2003442 / HV 60

Augstums	61 mm

Diametrs	68 mm

Frēzējamā cauruma diametrs	68 mm

caurules diametram	20 mm

Ievadu skaits	8

Produkta apraksts

Produkta apraksts

Ierīču/savienojuma kārba dobai sienai. Izmēri atb. DIN 49073-1, plates biezumam 7–35 mm. Standartam atbilstošs kombinācijas attālums 71 mm, iespēja izveidot caurejošu vadojumu ar savienojuma balstu palīdzību, lietojot ierīču kārbu un ierīču savienojumu kārbu kombinācijas,
8, izlaužamas atveres NYM vadiem, datu kabeļiem un caurulēm ar diametru Ø 20 mm, ierīču kārbas var lietot arī kā VDE 0606-1 atbilstošas savienojumu kārbas ar dubultu skrūvsavienojumu un skrūvējamu vāciņu, aizsardzības klase IP30.
Atbilstoši IEC 60670-1, IEC 60670-22 un DIN 49073-1.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP30
Aprīkojums	bez
Ar naglas apskavu	nē
Ar skrūvēm	jā
Atveres	8
Atveres veids_	Izlaužamas atveres NYM vadiem, datu pārraides kabeļiem un caurulēm ar diametru Ø 20 mm.
Augstums	61 mm
Balsti	bez
caurules diametram	20 mm
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,2038 kg CO₂e / 1 Gabals
Diametrs	68 mm
Ekranizēts	nē
Elektrosistēmu funkciju	bez
Forma	apaļš
Frēzējamā cauruma diametrs	68 mm
Grīdas augstums min.	61 mm
Hermētisks	nē
Ieliktņu skaits	1
Ierīces skrūvju attālums	60 mm

Ierīču stiprinājums	Skrūves
Ievads no aizmugures	jā
Ievadu skaits	8

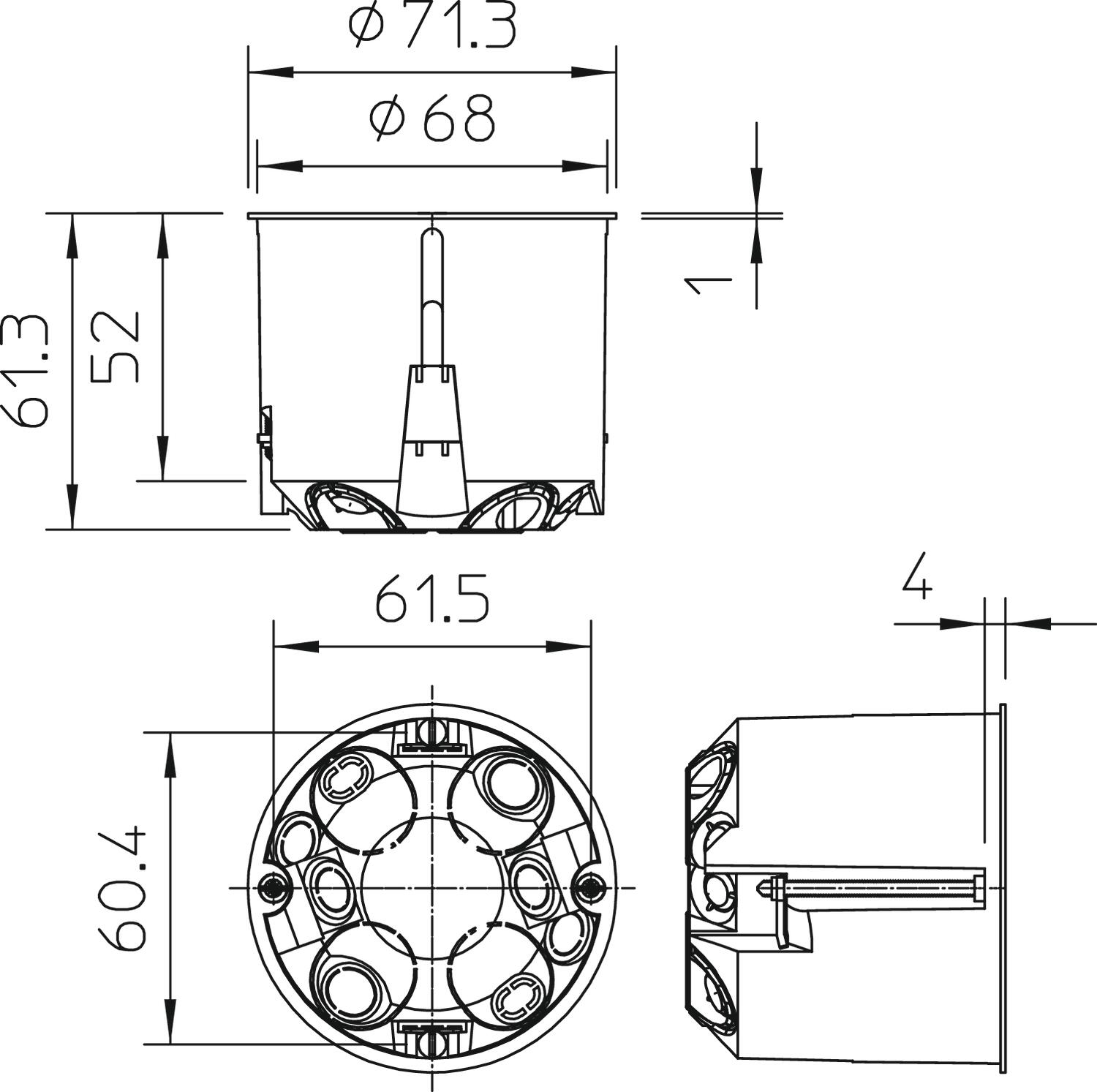

Izmērs	Ø68mm, H61mm
Korpusa caurvada veids	Izvirzījums
Krāsa	oranžs
Maks. Vada šķērsgriezums	2,5 mm²
Materiāls	Polipropilēns
Nesatur halogēnus	jā
Nominālais diametrs maks.	2,5 mm²
Nominālais diametrs min.	1,5 mm²
Nominālais spriegums	400 V
Piemērots plāksnēm ar biezumu maks.	35 mm
Piemērots plāksnēm ar biezumu min.	7 mm
Plombējams	nē
Triecienizturīgs	nē
ugunsizturīgs	atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 850°C
Vāka nostiprināšana	nav attiecināms
Vāks	bez
