Ierīču montāžas modulis GESR9 ar fiksējamu aizbīdni

Preces Nr. 7405466 | EAN 4012195840725

5 mm
R9
Produkta apraksts
Produkta apraksts

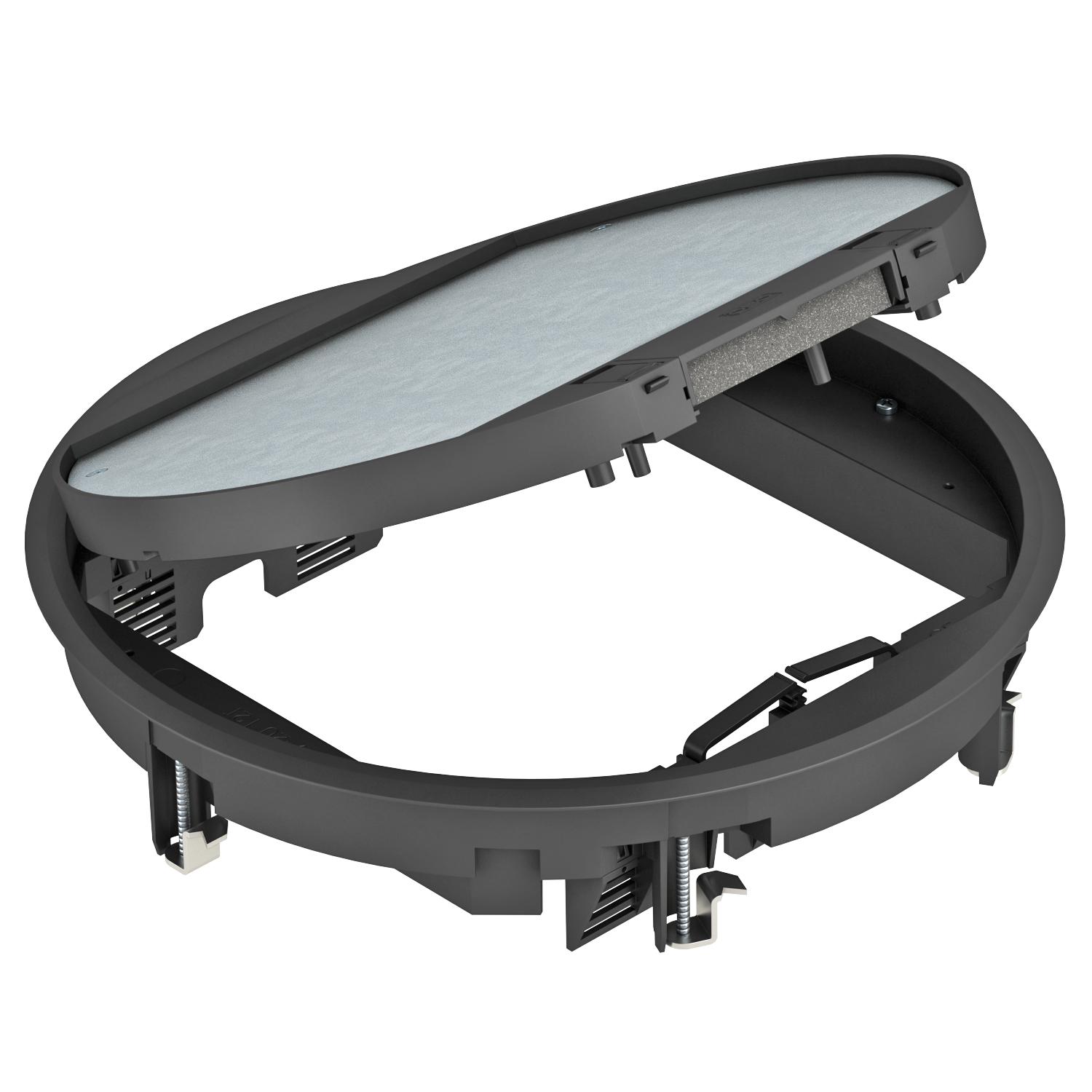

Ierīču montāžas kārba ar fiksējamu aizbīdni ne vairāk kā 12 atsevišķām Modul 45 ierīcēm 3 universālajos balstos UT4, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.

Vākā izveidots 5 mm izgriezums grīdas segumam, pēc vajadzības arī noregulējams uz 3, 10 vai 12 mm.
Ierīču montāžas kārba ar fiksējamu aizbīdni, 3 sekcijas, montāžas balsta MT9 iebūvēšanai. Var uzstādīt 3 APMT5 tipa nosegplāksnes.

Vāciņā izveidots 5 mm izgriezums grīdas segumam, pēc vajadzības arī noregulējams uz 3, 10 vai 12 mm.
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods IK08
Aizsardzības veids (IP) izmantošanas stāvoklī IP20
Aizsardzības veids (IP) neizmantotā stāvoklī IP40
Ar izgriezumu grīdas segumam
Ārējais diametrs 324 mm
Atļaujas VDE
Atvēršanas mehānisms Fiksējams aizbīdnis
Grīdas augstums min. 72 mm
Grīdas kopšana sauss
Grīdas seguma aizsardzības rāmis
Grīdas seguma biezums 5 mm
Iebūvējamo ierīču skaits 12

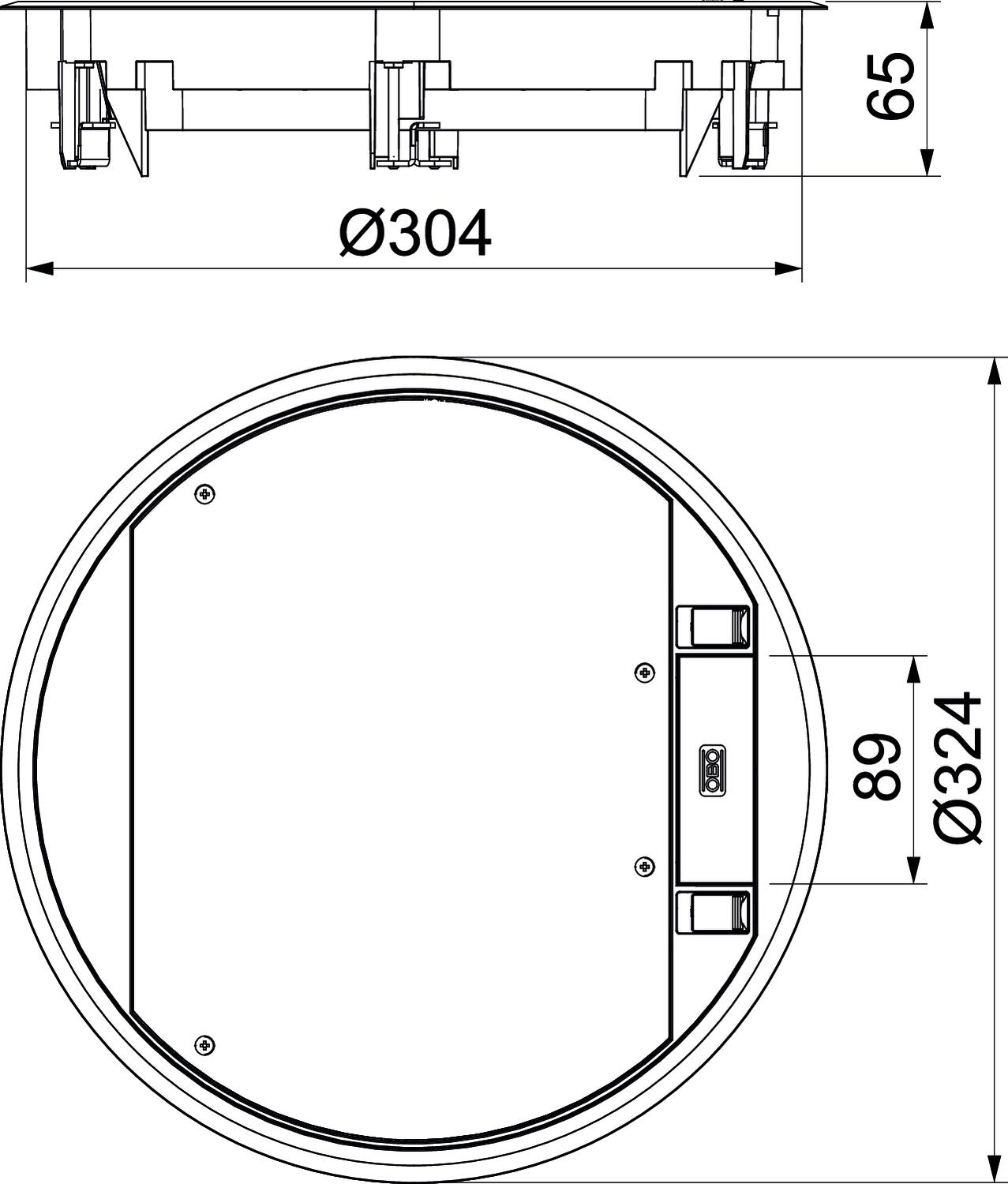

Iebūvēšanas diametrs 304
Iebūvēšanas dziļums 73 mm
Iekārtas stiprinājums ierīču kārbu nostiprināšanai
Ierīču kārbu skaits 3
Iespējams iemontēt blīvi

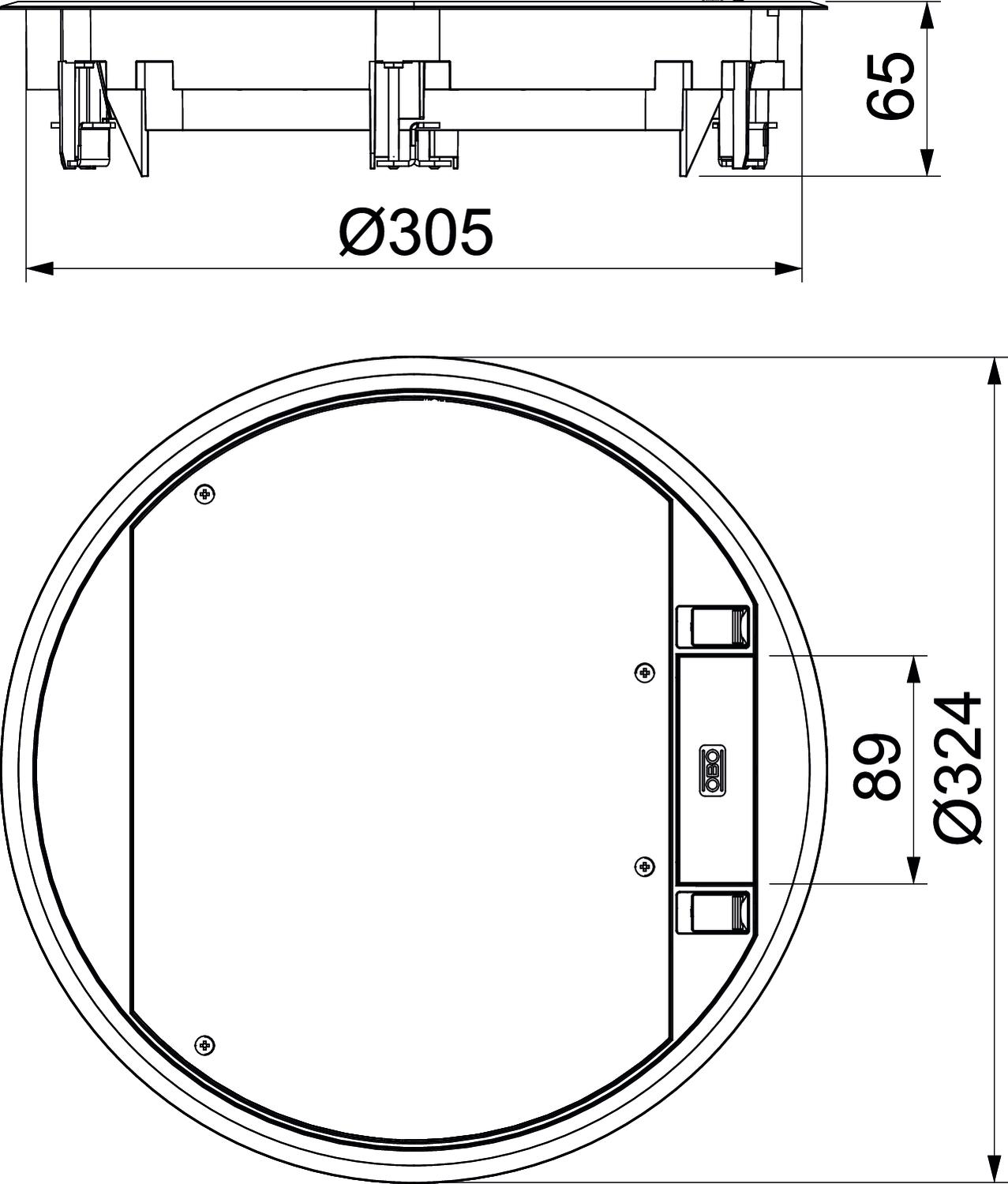

Izmērs Ø324x68
Izmērs H 73 mm
Izpildījums apaļš
Kabeļu izvada izpildījums Pagriežams kabeļa izvads
Krāsa grafītmelns; RAL 9011
Lielas slodzes versija
Materiāls Poliamīds
Montāžas sistēmas tips UT4
Nominālais lielums ierīču iebūvēšanas vienībai R9
Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu
Piemērots dubulto grīdu montāžai
Piemērots iebūvēšanai dobās grīdās
Piemērots mitrajai kopšanai
Piemērots zemgrīdas kanālam
Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums
Rāmja modelis Paklāja aizsargrāmis
Vertikālā slodze, liels laukums līdz 5 000 N
Vertikālā slodze, mazs laukums līdz 3 000 N
Visi tipi

Visi tipi

Tips Grīdas seguma biezums Nominālais lielums ierīču iebūvēšanas vienībai Krāsa Preces Nr. Daudzums mazākā pārd. vien.
GESR9-2U12T 7011 5 mm R9 dzelzs pelēks; RAL 7011 7405465
1 Gabals
GESR9-2U12T 9011 5 mm R9 grafītmelns; RAL 9011 7405466
1 Gabals
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Universālais balsts UT4, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 208 mm Universālais balsts UT4, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 208 mm UT4 45 4 7408727
1 Gabals
