Ierīču montāžas modulis GESR9 ar fiksējamu aizbīdni 5 | R9 | dzelzs pelēks; RAL 7011

Ierīču montāžas modulis GESR9 ar fiksējamu aizbīdni

Preces Nr. 7405465 | EAN 4012195840718

Preces Nr. / Tips

Grīdas seguma biezums	5 mm

Nominālais lielums ierīču iebūvēšanas vienībai	R9

Krāsa

Produkta apraksts

Produkta apraksts

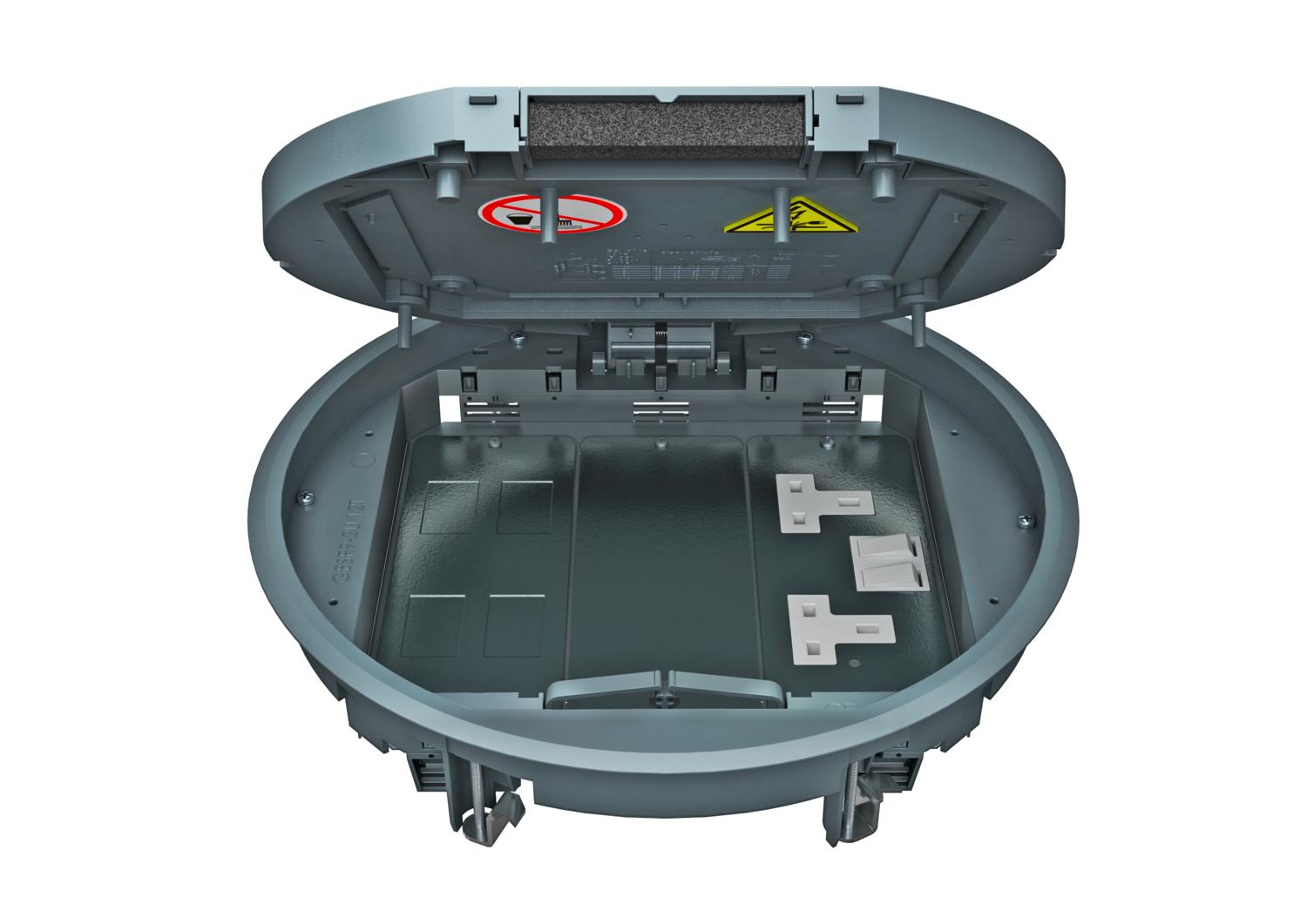

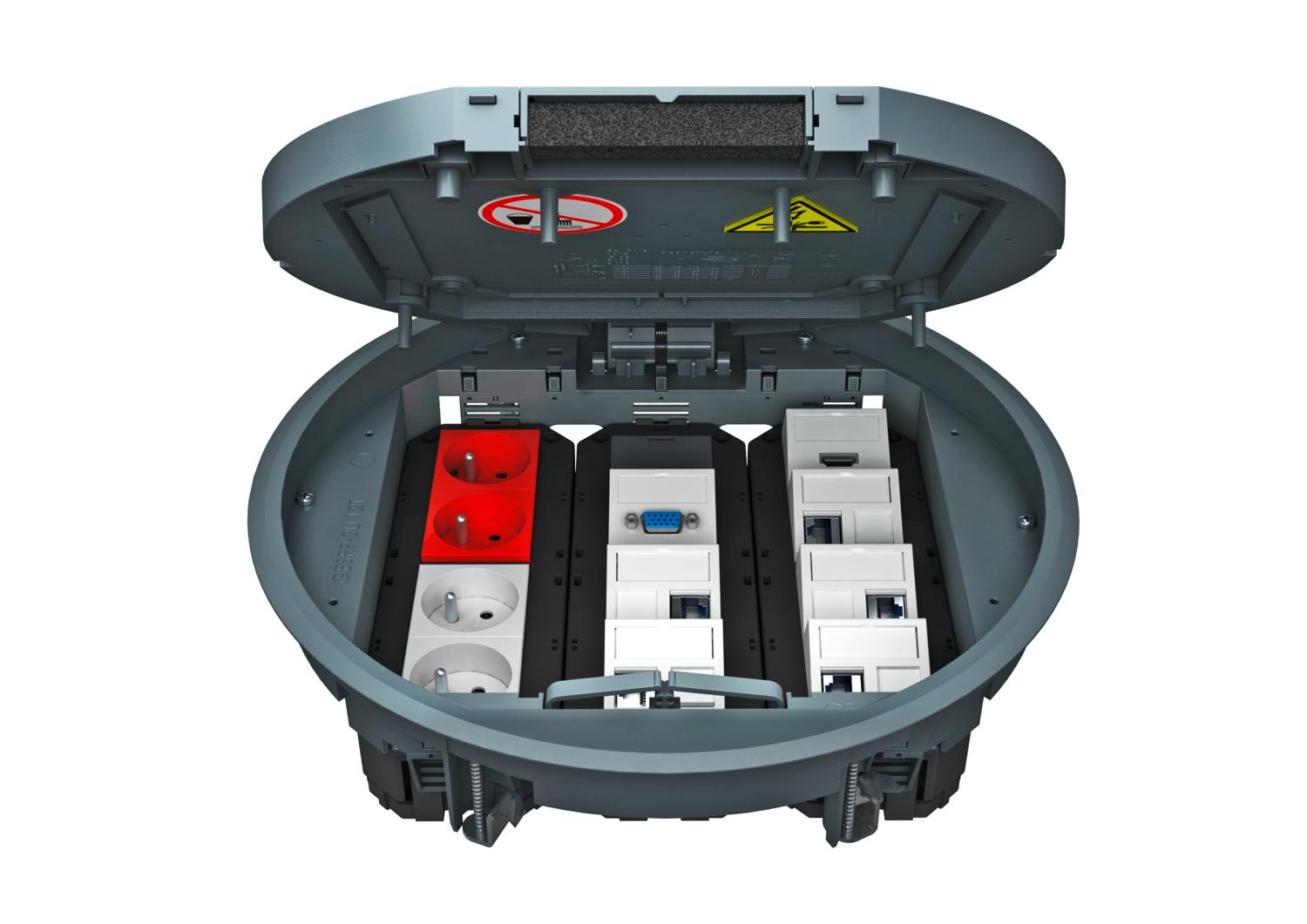

Ierīču montāžas kārba ar fiksējamu aizbīdni ne vairāk kā 12 atsevišķām Modul 45 ierīcēm 3 universālajos balstos UT4, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.

Vākā izveidots 5 mm izgriezums grīdas segumam, pēc vajadzības arī noregulējams uz 3, 10 vai 12 mm.
Ierīču montāžas kārba ar fiksējamu aizbīdni, 3 sekcijas, montāžas balsta MT9 iebūvēšanai. Var uzstādīt 3 APMT5 tipa nosegplāksnes.

Vāciņā izveidots 5 mm izgriezums grīdas segumam, pēc vajadzības arī noregulējams uz 3, 10 vai 12 mm.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK08
Aizsardzības veids (IP) izmantošanas stāvoklī	IP20
Aizsardzības veids (IP) neizmantotā stāvoklī	IP40
Ar izgriezumu grīdas segumam	jā

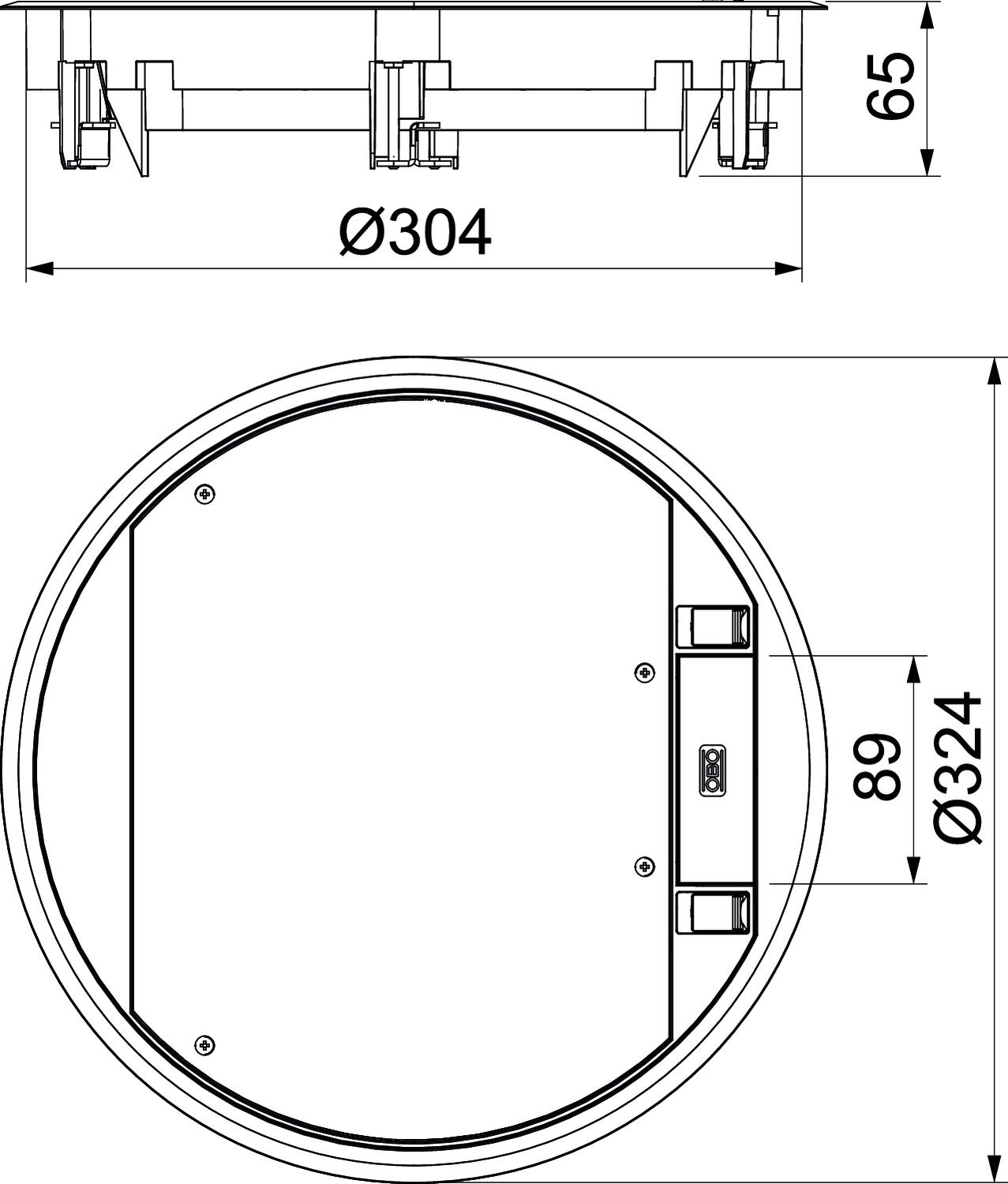

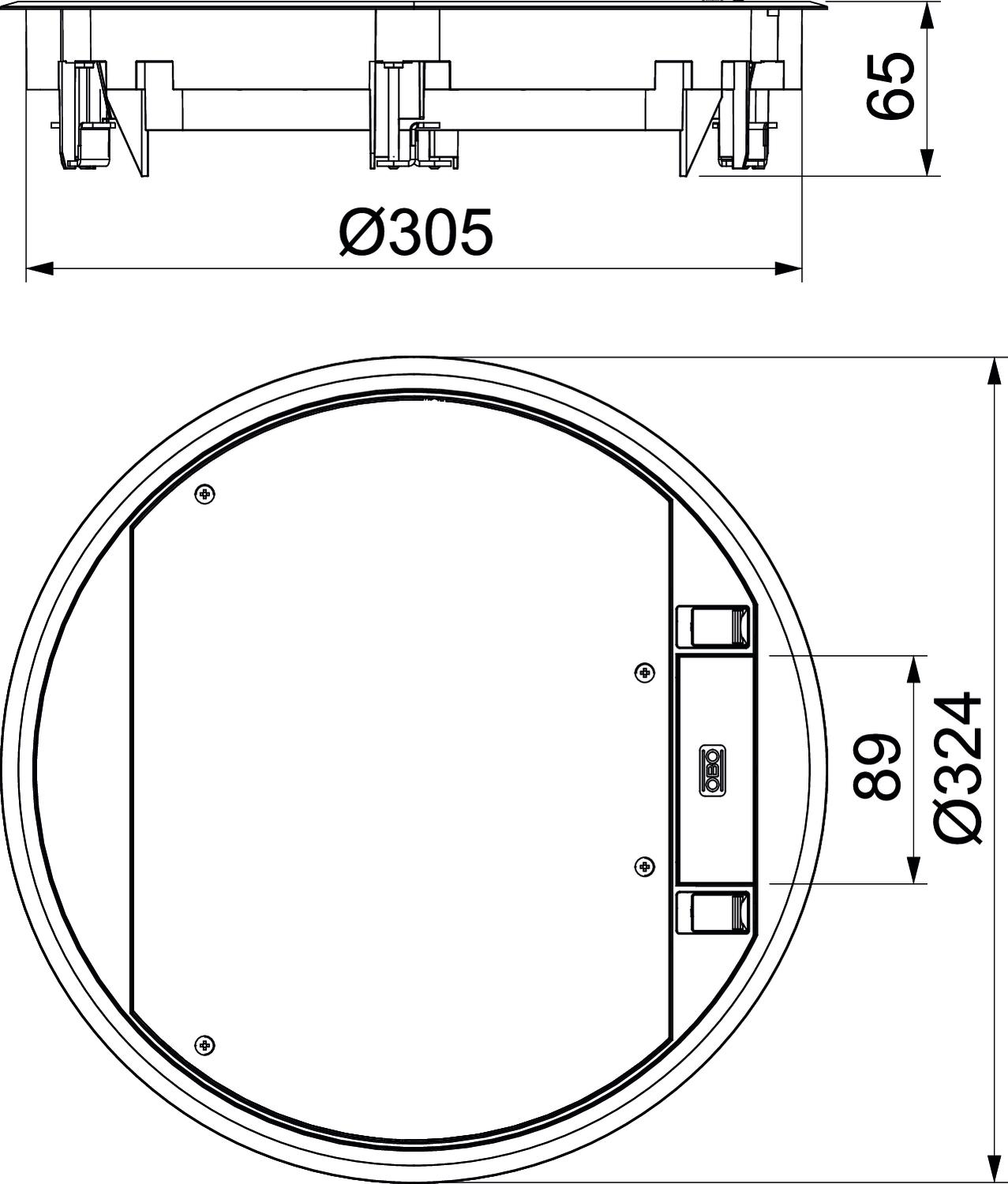

Ārējais diametrs	324 mm
Atļaujas	VDE
Atvēršanas mehānisms	Fiksējams aizbīdnis
Grīdas augstums min.	72 mm
Grīdas kopšana	sauss
Grīdas seguma aizsardzības rāmis	jā
Grīdas seguma biezums	5 mm
Iebūvējamo ierīču skaits	12
Iebūvēšanas diametrs	304
Iebūvēšanas dziļums	73 mm
Iekārtas stiprinājums ierīču kārbu nostiprināšanai	jā
Ierīču kārbu skaits	3
Iespējams iemontēt blīvi	nē
Izmērs	Ø324x68

Izmērs H	73 mm
Izpildījums	apaļš
Kabeļu izvada izpildījums	Pagriežams kabeļa izvads
Krāsa	dzelzs pelēks; RAL 7011
Lielas slodzes versija	nē
Materiāls	Poliamīds
Montāžas sistēmas tips	UT4
Nominālais lielums ierīču iebūvēšanas vienībai	R9
Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu	jā
Piemērots dubulto grīdu montāžai	jā
Piemērots iebūvēšanai dobās grīdās	jā
Piemērots mitrajai kopšanai	nē
Piemērots zemgrīdas kanālam	jā
Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums	jā
Rāmja modelis	Paklāja aizsargrāmis
Vertikālā slodze, liels laukums	līdz 5 000 N
Vertikālā slodze, mazs laukums	līdz 3 000 N
