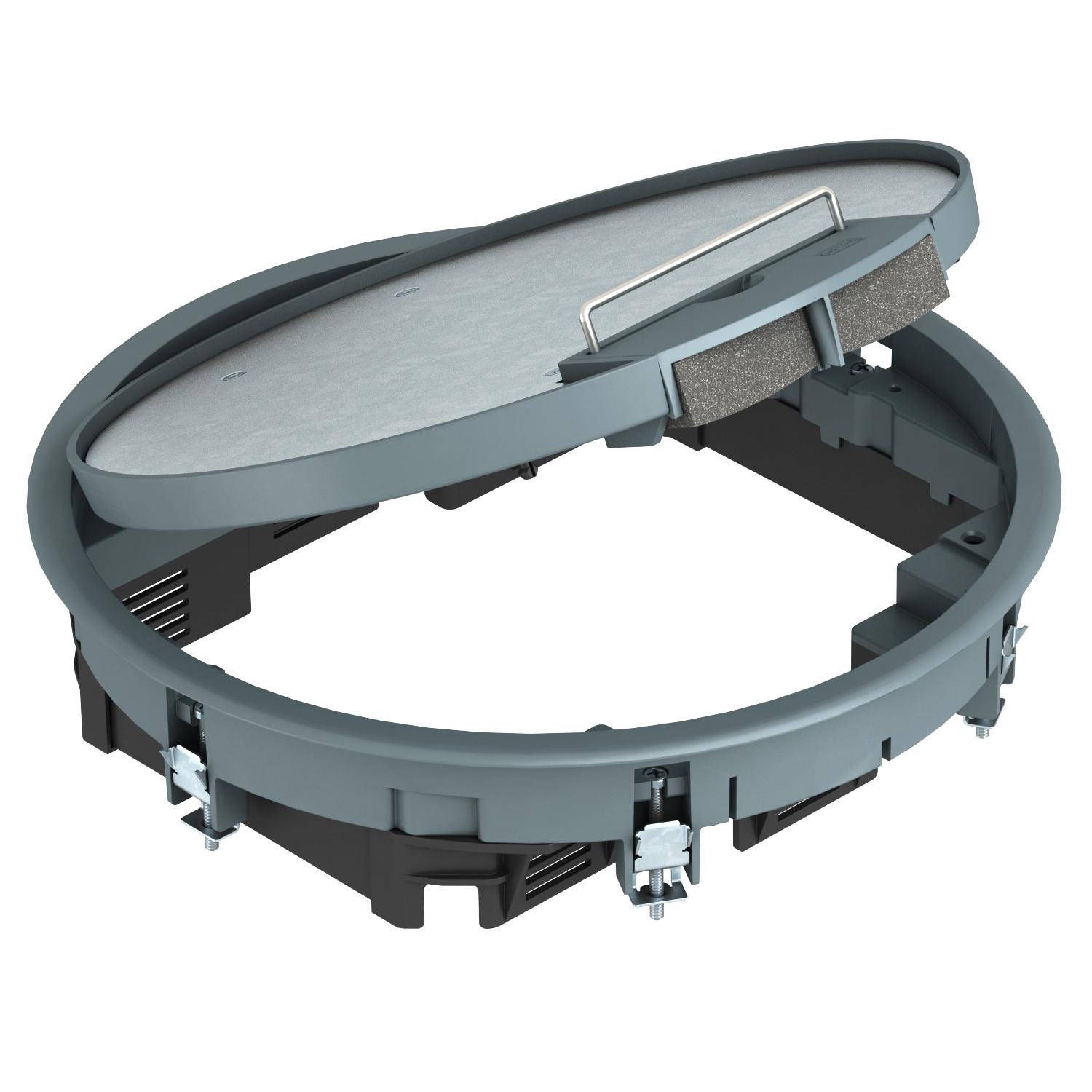

Ierīču montāžas modulis GESR7 ar roktura skavu
Preces Nr. 7405452 | EAN 4012195103783
- Produkta apraksts
-
Produkta aprakstsIerīču montāžas kārba ar rokturi ne vairāk kā 10 atsevišķām Modul 45 ierīcēm 2 universālajos balstos UT3 un vienā balstā UT4, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Izmantojams arī kopā ar montāžas stiprinājumu MT. Instalējamo ierīču skaits ir atkarīgs no instalējamo ierīču veida.
-
- Tehniskie dati
-
Tehniskie dati

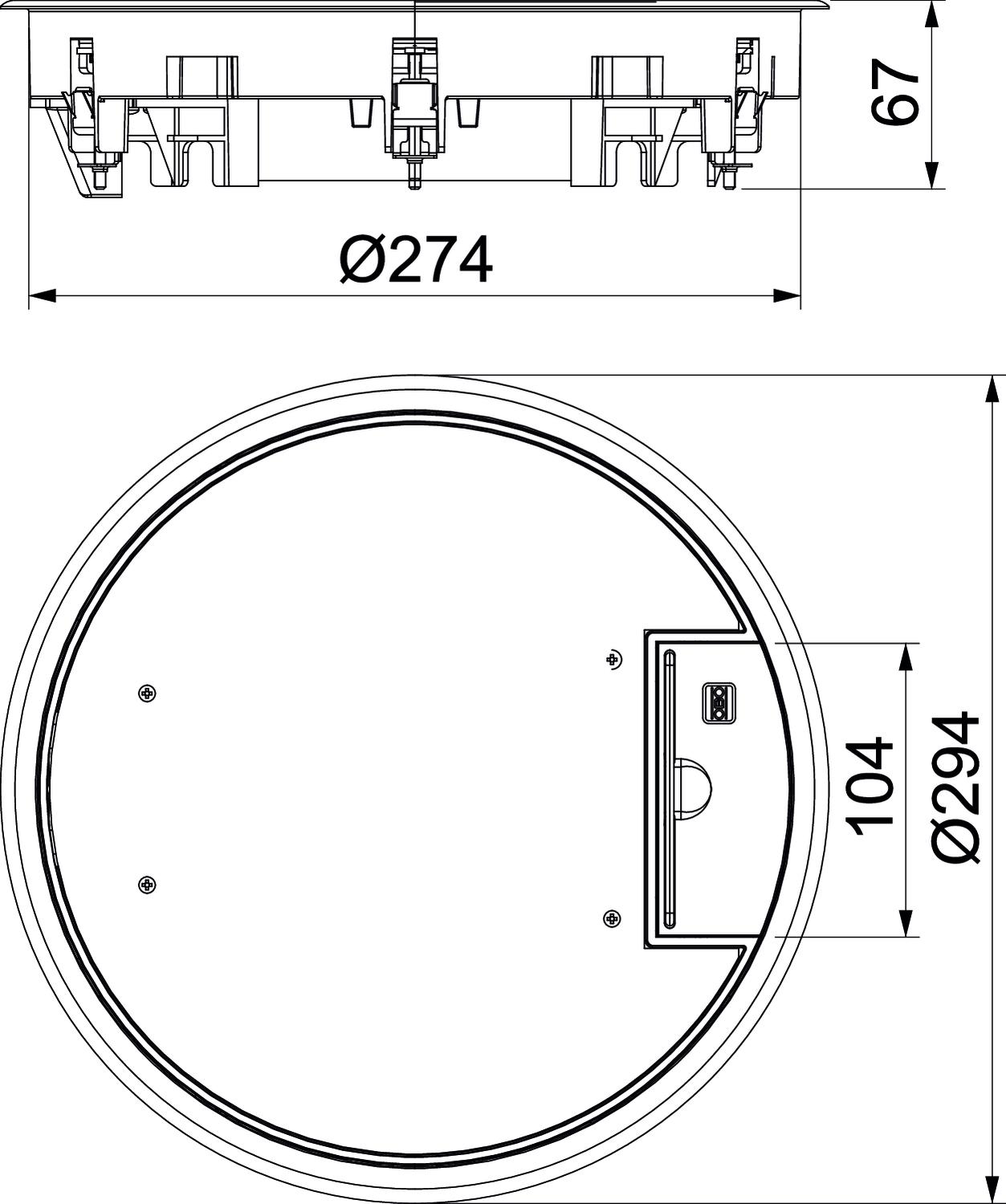

Aizsardzības pakāpes IK kods IK08 Aizsardzības veids (IP) izmantošanas stāvoklī IP20 Aizsardzības veids (IP) neizmantotā stāvoklī IP40 Ar izgriezumu grīdas segumam jā Ārējais diametrs 294 mm Atļaujas VDE Atvēršanas mehānisms Roktura skava Grīdas augstums min. 78 mm Grīdas kopšana sauss Grīdas seguma aizsardzības rāmis jā Grīdas seguma biezums 5 mm Iebūvējamo ierīču skaits 10 Iebūvēšanas diametrs 275 Iebūvēšanas dziļums 78 mm Iekārtas stiprinājums ierīču kārbu nostiprināšanai jā Ierīču kārbu skaits 3 Iespējams iemontēt blīvi nē Izmērs Ø294x66 Izmērs H 78 mm Izpildījums apaļš Kabeļu izvada izpildījums Pagriežams kabeļa izvads Krāsa dzelzs pelēks; RAL 7011 Lielas slodzes versija nē Materiāls Poliamīds Montāžas sistēmas tips UT3 / UT4 Nominālais lielums ierīču iebūvēšanas vienībai R7 Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu jā Piemērots dubulto grīdu montāžai jā Piemērots iebūvēšanai dobās grīdās jā Piemērots mitrajai kopšanai nē Piemērots zemgrīdas kanālam jā Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums jā Rāmja modelis Paklāja aizsargrāmis Vertikālā slodze, liels laukums līdz 5 000 N Vertikālā slodze, mazs laukums līdz 3 000 N - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Universālais balsts UT3, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 165 mm
UT3 45 3 7408723 1 Gabals
Universālais balsts UT4, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 208 mm
UT4 45 4 7408727 1 Gabals - Lejupielādes
-
Datu lapa GESR7 10U 7011 / 7405452 , 0.26MB , pdfES Atbilstības deklarācija GESR7 10U 7011 / 7405452 , 0.15MB , pdfZīmes atļauja „VDE” atļauja „GES” , 0.12MB , pdfŠim produktam nav pieejami preču apraksti
