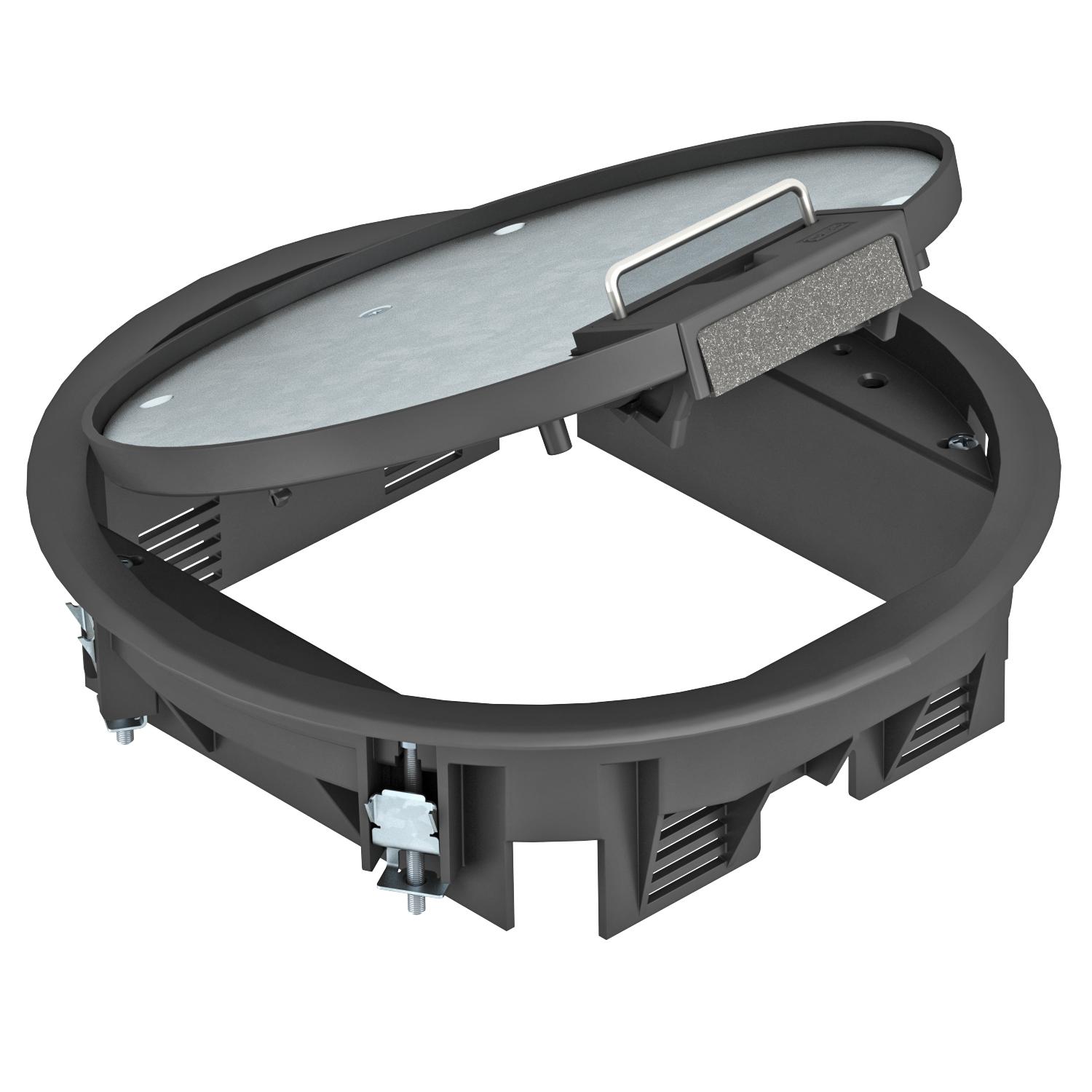

Ierīču montāžas modulis GESR4 ar roktura skavu

Preces Nr. 7405440 | EAN 4012195103721

5 mm
R4
Produkta apraksts
Produkta apraksts
Ierīču montāžas kārba ar rokturi ne vairāk kā 6 atsevišķām Modul 45 ierīcēm 2 universālajos balstos UT3, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.


Ierīču montāžas kārba ar roktura skavu, 2 sekcijas, montāžas balsta MT4 iebūvēšanai. Var uzstādīt 2 APMT2 tipa nosegplāksnes
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods IK08
Aizsardzības veids (IP) izmantošanas stāvoklī IP20
Aizsardzības veids (IP) neizmantotā stāvoklī IP40
Ar izgriezumu grīdas segumam
Ārējais diametrs 234 mm
Atļaujas VDE
Atvēršanas mehānisms Roktura skava
Grīdas augstums min. 73 mm
Grīdas kopšana sauss
Grīdas seguma aizsardzības rāmis
Grīdas seguma biezums 5 mm
Iebūvējamo ierīču skaits 6
Iebūvēšanas diametrs 215
Iebūvēšanas dziļums 73 mm
Iekārtas stiprinājums ierīču kārbu nostiprināšanai
Ierīču kārbu skaits 2
Iespējams iemontēt blīvi

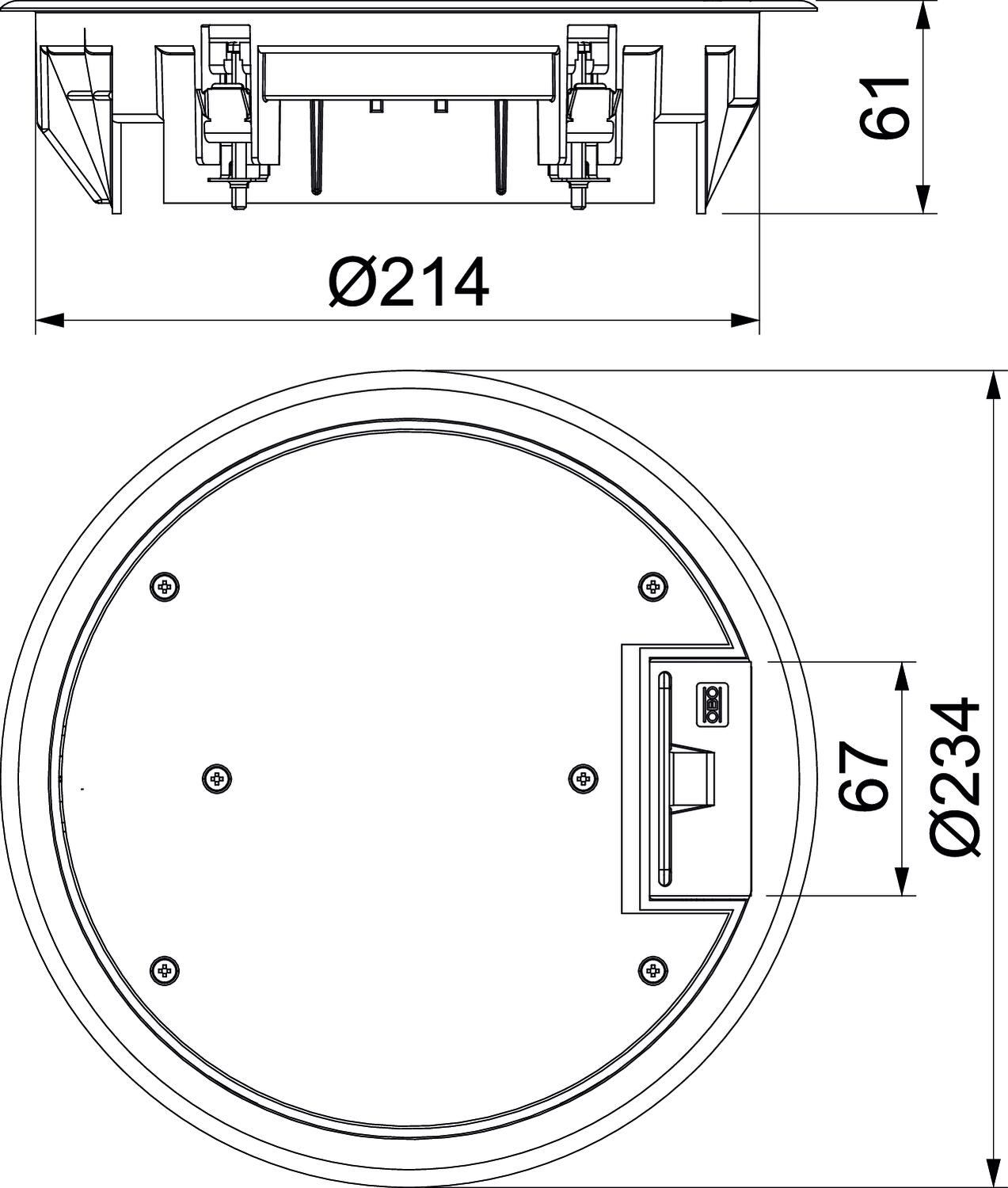

Izmērs Ø234x61
Izmērs H 73 mm
Izpildījums apaļš
Kabeļu izvada izpildījums Pagriežams kabeļa izvads
Krāsa grafītmelns; RAL 9011
Lielas slodzes versija
Materiāls Poliamīds
Montāžas sistēmas tips UT3
Nominālais lielums ierīču iebūvēšanas vienībai R4
Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu
Piemērots dubulto grīdu montāžai
Piemērots iebūvēšanai dobās grīdās
Piemērots mitrajai kopšanai
Piemērots zemgrīdas kanālam
Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums
Rāmja modelis Paklāja aizsargrāmis
Vertikālā slodze, liels laukums līdz 5 000 N
Vertikālā slodze, mazs laukums līdz 3 000 N
Visi tipi

Visi tipi

Tips Grīdas seguma biezums Nominālais lielums ierīču iebūvēšanas vienībai Krāsa Preces Nr. Daudzums mazākā pārd. vien.
GESR4 U 7011 5 mm R4 dzelzs pelēks; RAL 7011 7405436
1 Gabals
GESR4 U 9011 5 mm R4 grafītmelns; RAL 9011 7405440
1 Gabals
GESR4 U 1019 5 mm R4 pelēki bēša; RAL 1019 7405444
1 Gabals
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Universālais balsts UT3, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 165 mm Universālais balsts UT3, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 165 mm UT3 45 3 7408723
1 Gabals
Lejupielādes

Lejupielāde

ES Atbilstības deklarācija GESR4 U 9011 / 7405440 , 0.15MB , pdf
Lejupielāde

Šim produktam nav pieejami preču apraksti
