Ierīču montāžas modulis GES9M-2 ar roktura skavu 5

Ierīču montāžas modulis GES9M-2 ar roktura skavu

Preces Nr. 7405371 | EAN 4012196028740

Preces Nr. / Tips	7405371 / GES9M-2 10U

Grīdas seguma biezums	5 mm

Produkta apraksts

Produkta apraksts

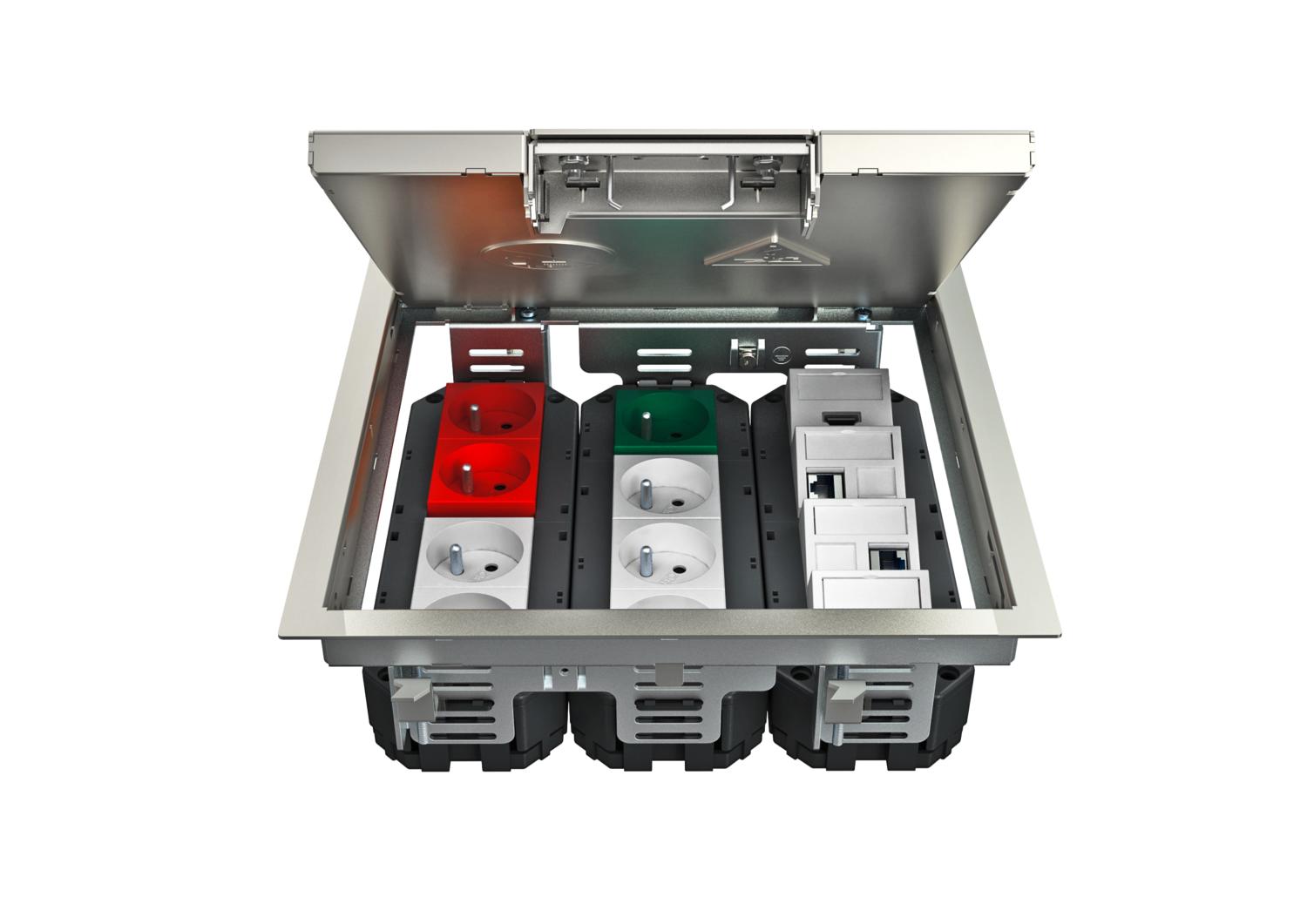

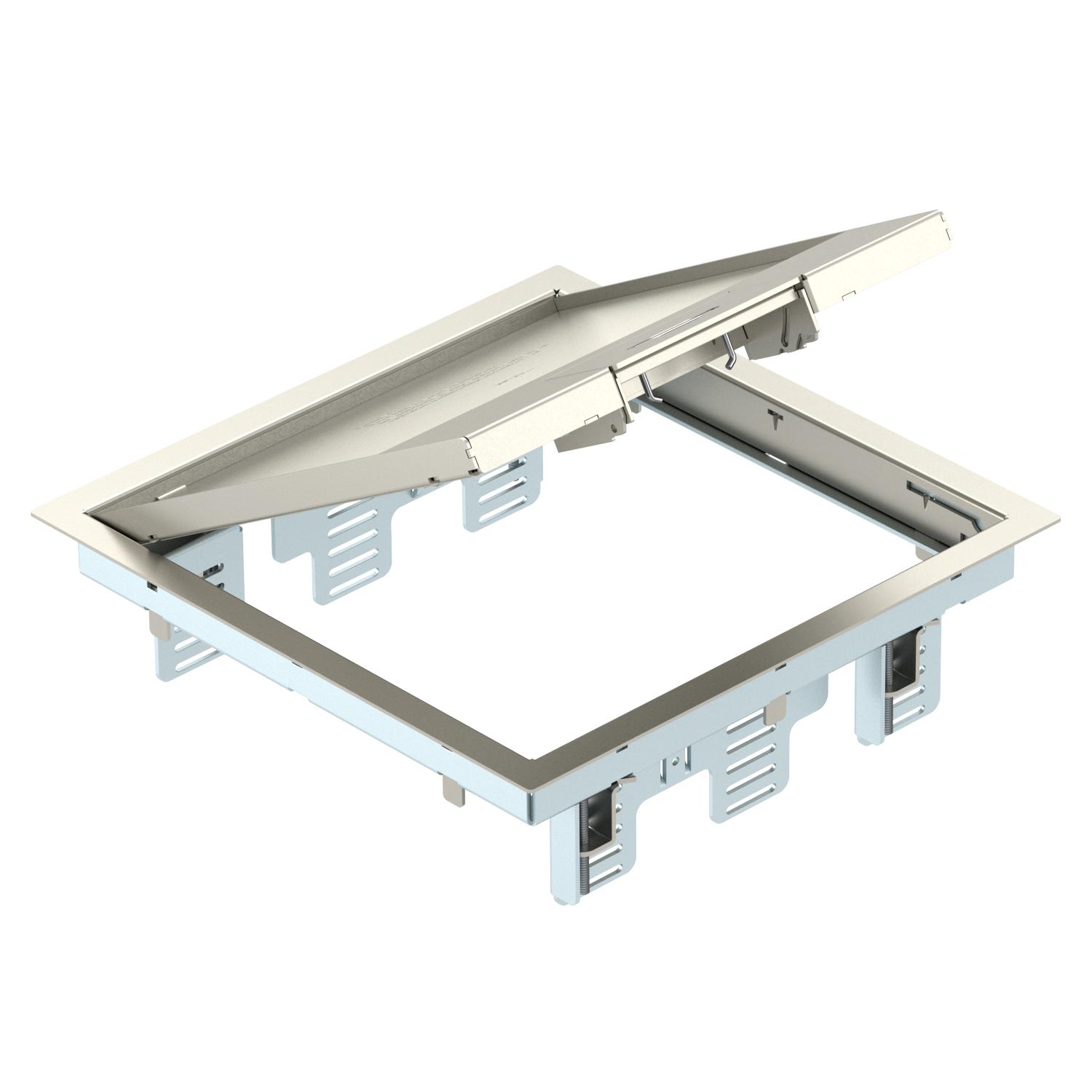

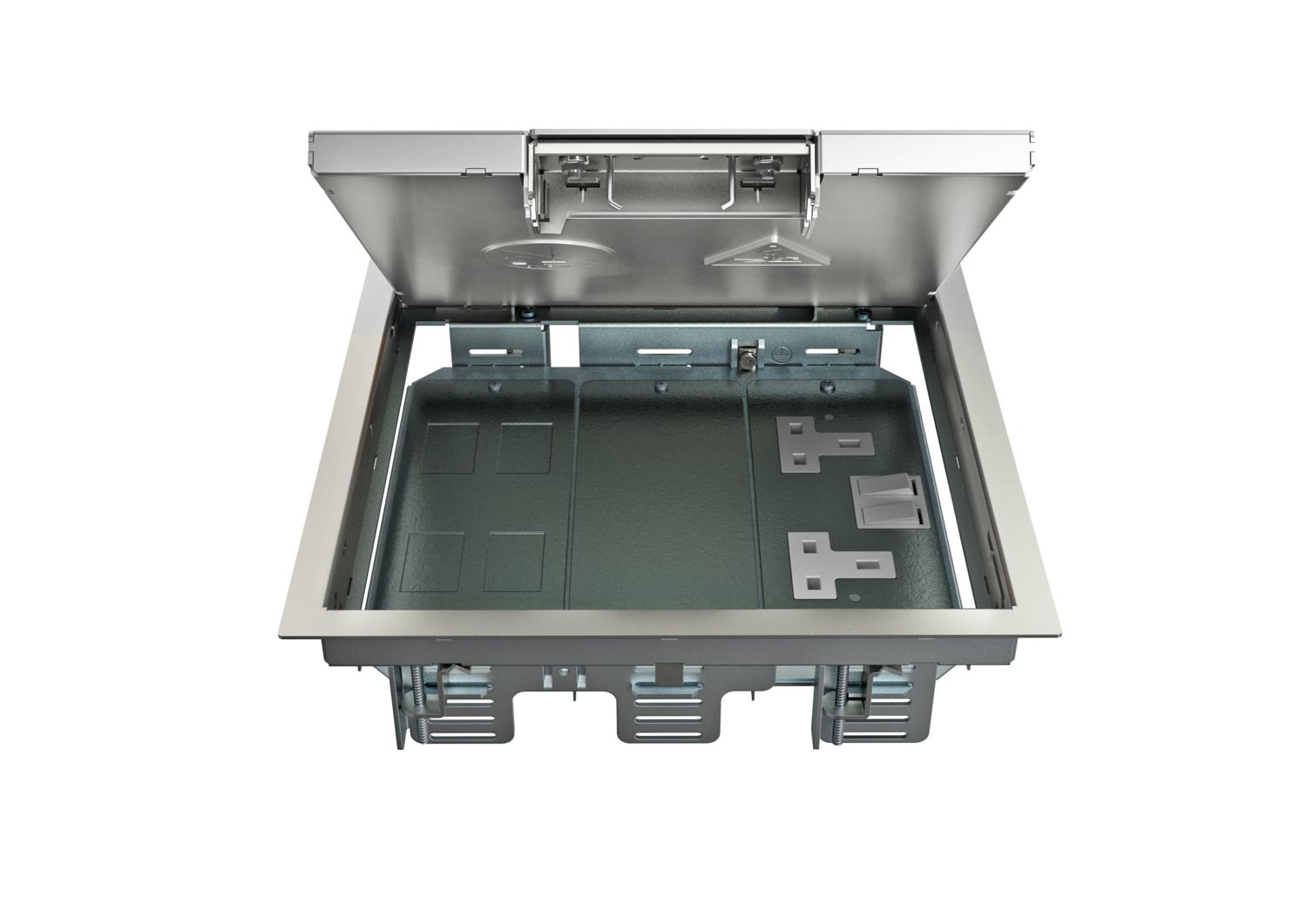

Ierīču montāžas kārba ar rokturi ne vairāk kā 12 atsevišķām Modul 45 ierīcēm 3 universālajos balstos UT4, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Fiksācijas trepe no cinkotas tērauda loksnes. Grīdas seguma biezums iestatīts uz 5 mm, vajadzības gadījumā pielāgojams uz 10 mm.
Ierīču montāžas kārba ar roktura skavu, 3 sekciju, montāžas balsta MT9 iebūvēšanai. Var uzstādīt 3 APMT5 tipa nosegplāksnes

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK10
Aizsardzības veids (IP) izmantošanas stāvoklī	IP20
Aizsardzības veids (IP) neizmantotā stāvoklī	IP40
Ar izgriezumu grīdas segumam	jā

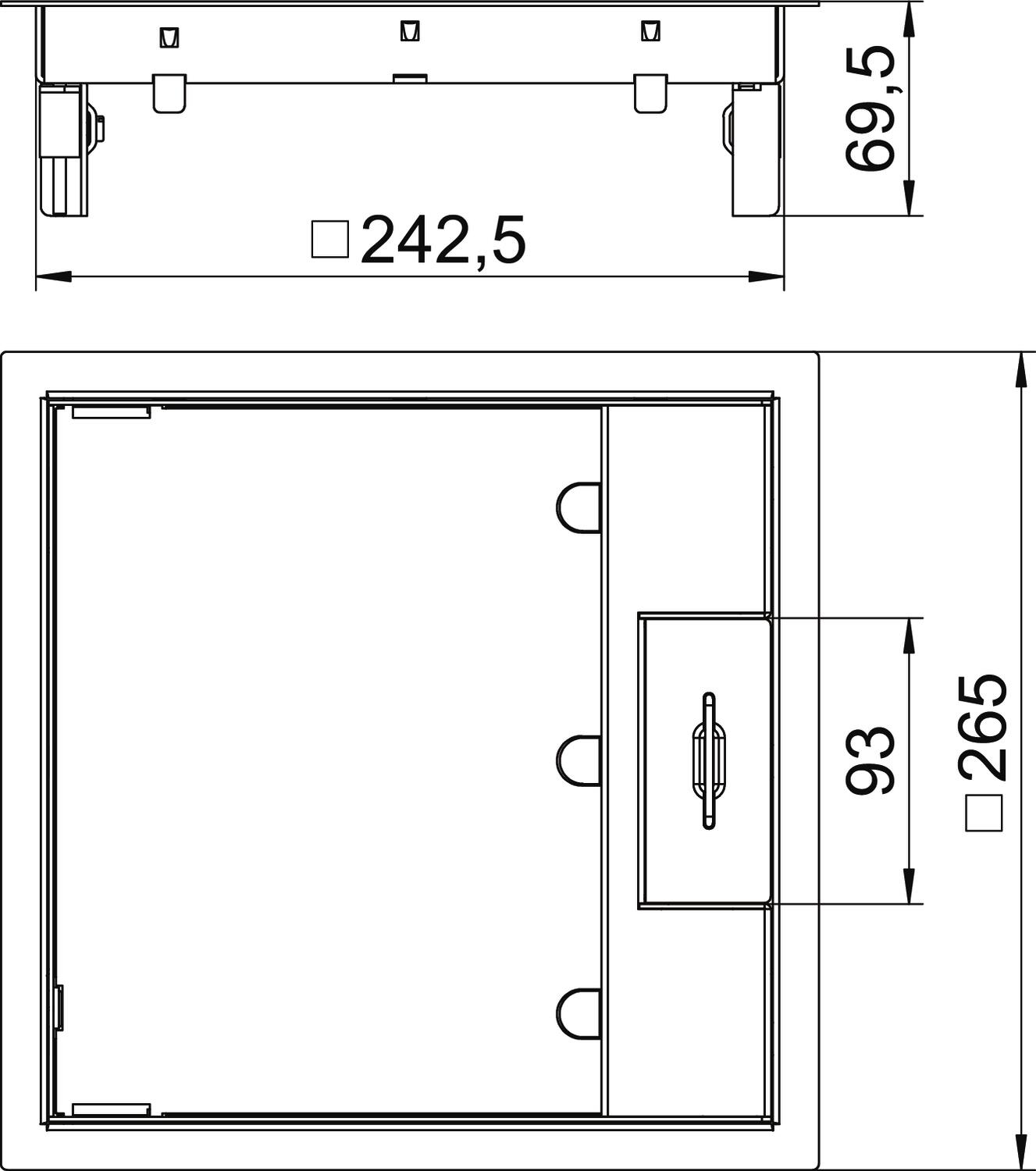

Ārējā izmēra garums	265 mm
Ārējā izmēra platums	265 mm
Atvēršanas mehānisms	Roktura skava
Augstums	67 mm
Garums	265 mm
Grīdas augstums min.	78 mm
Grīdas kopšana	sauss
Grīdas seguma aizsardzības rāmis	jā
Grīdas seguma biezums	5 mm
Iebūvējamo ierīču skaits	12
Iebūvēšanas dziļums	78 mm
Iebūvēšanas izmēra garums	244 mm
Iebūvēšanas izmēra platums	244 mm
Iekārtas stiprinājums ierīču kārbu nostiprināšanai	jā
Ierīču kārbu skaits	3

Iespējams iemontēt blīvi	nē
Izmērs	266x266x69
Izpildījums	kvadrātisks
Kabeļu izvada izpildījums	Pagriežams kabeļa izvads
Lielas slodzes versija	nē
Materiāls	Nerūsējošais tērauds 1.4301
Montāžas sistēmas tips	MT4 / GB3
Nominālais lielums ierīču iebūvēšanas vienībai	9
Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu	nē
Piemērots dubulto grīdu montāžai	jā
Piemērots iebūvēšanai dobās grīdās	jā
Piemērots mitrajai kopšanai	nē
Piemērots zemgrīdas kanālam	jā
Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums	jā
Platums	265 mm
Rāmja modelis	Paklāja aizsargrāmis
Vertikālā slodze, liels laukums	līdz 5 000 N
Vertikālā slodze, mazs laukums	līdz 3 000 N
