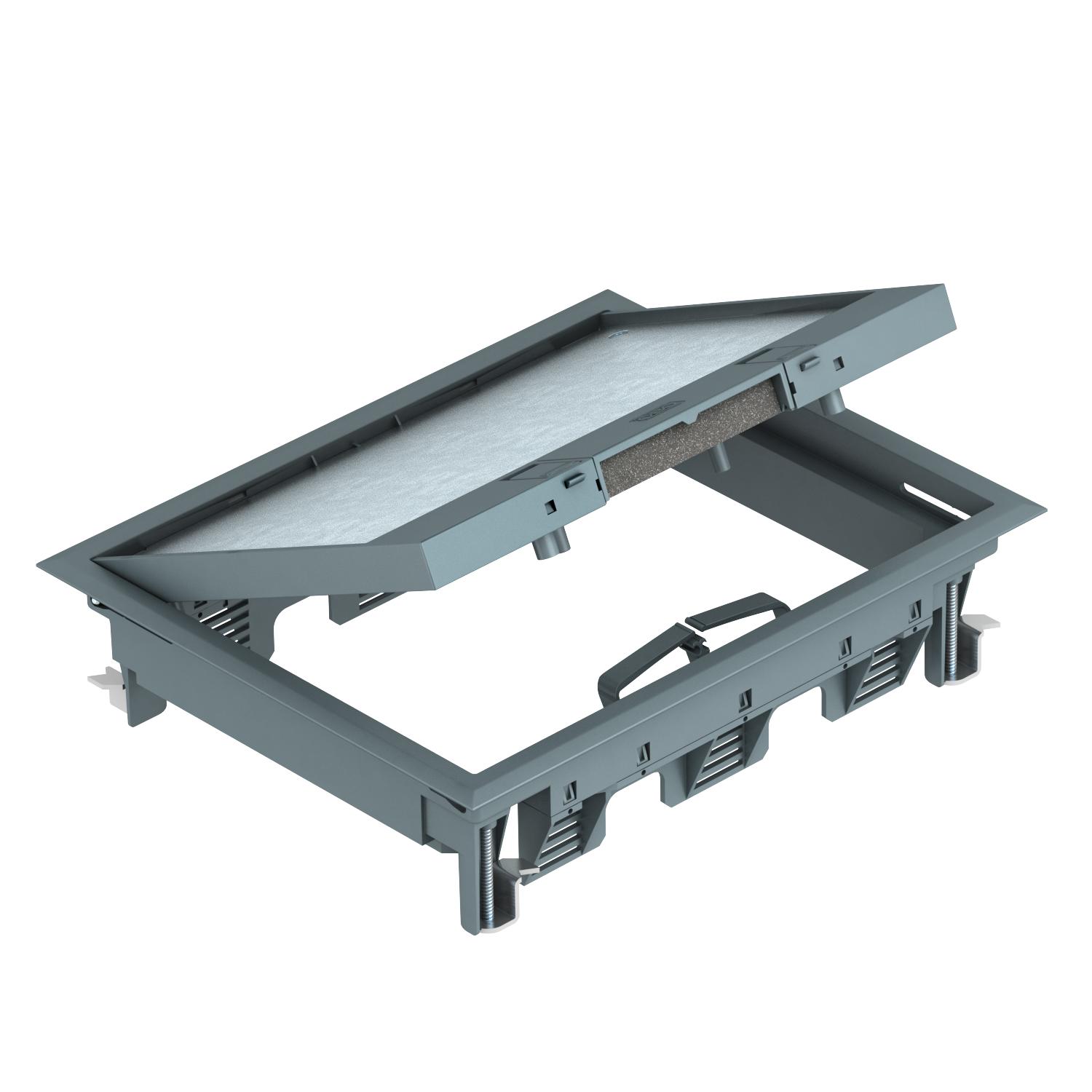

Ierīču montāžas modulis GES6 ar fiksējamu aizbīdni
Preces Nr. 7405321 | EAN 4012195883616
- Produkta apraksts
-
Produkta aprakstsIerīču montāžas kārba ar fiksējamu aizbīdni ne vairāk kā 9 atsevišķām Modul 45 ierīcēm 3 universālajos balstos UT3, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Vākā izveidots 5 mm izgriezums grīdas segumam, pēc vajadzības arī noregulējams uz 3, 8 vai 10 mm.
Ierīču montāžas kārba ar fiksējamu aizbīdni, 3 sekcijas, montāžas balsta MT6 iebūvēšanai. Var uzstādīt 3 APMT2 tipa nosegplāksnes.
Vāciņā izveidots 5 mm izgriezums grīdas segumam, pēc vajadzības arī noregulējams uz 3, 8 vai 10 mm.
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības pakāpes IK kods IK08 Aizsardzības veids (IP) izmantošanas stāvoklī IP20 Aizsardzības veids (IP) neizmantotā stāvoklī IP40 Ar izgriezumu grīdas segumam jā Ārējā izmēra garums 221 mm Ārējā izmēra platums 274 mm Atļaujas VDE Atvēršanas mehānisms Fiksējams aizbīdnis Augstums 65 mm Garums 221 mm Grīdas augstums min. 73 mm Grīdas kopšana sauss Grīdas līmeņa augstums min. 73 mm Grīdas seguma aizsardzības rāmis jā Grīdas seguma biezums 5 mm Iebūvējamo ierīču skaits 9 Iebūvēšanas dziļums 73 mm Iebūvēšanas izmēra garums 201 mm Iebūvēšanas izmēra platums 253 mm Iekārtas stiprinājums ierīču kārbu nostiprināšanai jā Ierīču kārbu skaits 3 Iespējams iemontēt blīvi nē Izmērs 274x221x66 Izmērs H 73 mm Izpildījums taisnstūra Kabeļu izvada izpildījums Pagriežams kabeļa izvads Krāsa dzelzs pelēks; RAL 7011 Lielas slodzes versija nē Materiāls Poliamīds Montāžas sistēmas tips UT3 Nominālais lielums ierīču iebūvēšanas vienībai 6 Piemērots dubulto grīdu montāžai jā Piemērots iebūvēšanai dobās grīdās jā Piemērots mitrajai kopšanai nē Piemērots zemgrīdas kanālam jā Platums 274 mm Rāmja modelis Paklāja aizsargrāmis Vertikālā slodze, liels laukums līdz 3 000 N Vertikālā slodze, mazs laukums līdz 2 000 N - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Universālais balsts UT3, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 165 mm
UT3 45 3 7408723 1 Gabals - Lejupielādes
-
Datu lapa GES6-2U10T 7011 / 7405321 , 0.19MB , pdfES Atbilstības deklarācija GES6-2U10T 7011 / 7405321 , 0.15MB , pdfZīmes atļauja „VDE” atļauja „GES” , 0.12MB , pdfMontāžas instrukcija Montāžas instrukcija GES 2U , 0.19MB , pdfŠim produktam nav pieejami preču apraksti
