Ierīču montāžas modulis GES4 ar fiksējamu aizbīdni
Preces Nr. 7405146 | EAN 4012195890676
- Produkta apraksts
-

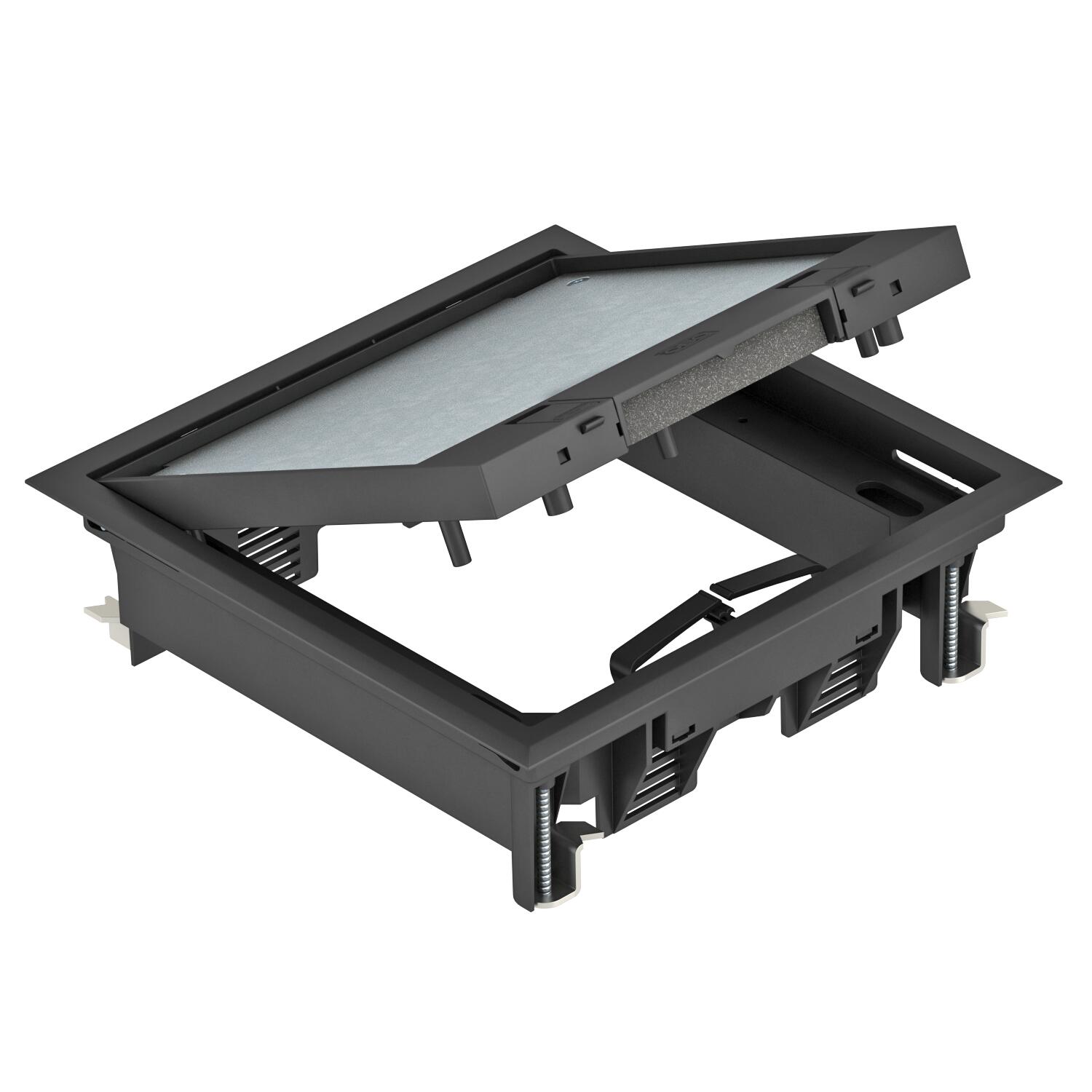

Produkta aprakstsIerīču montāžas kārba ar fiksējamu aizbīdni ne vairāk kā 6 atsevišķām Modul 45 ierīcēm 2 universālajos balstos UT3, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Vākā izveidots 5 mm izgriezums grīdas segumam, pēc vajadzības arī noregulējams uz 3, 8 vai 10 mm.
Ierīču montāžas kārba ar fiksējamu aizbīdni, 2 sekcijas, montāžas balsta MT4 iebūvēšanai. Var uzstādīt 2 APMT2 tipa nosegplāksnes
Vāciņā izveidots 5 mm izgriezums grīdas segumam, pēc vajadzības arī noregulējams uz 3, 8 vai 10 mm.
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības pakāpes IK kods IK08 Aizsardzības veids (IP) izmantošanas stāvoklī IP20 Aizsardzības veids (IP) neizmantotā stāvoklī IP40 Ar izgriezumu grīdas segumam jā Ārējā izmēra garums 222 mm Ārējā izmēra platums 222 mm Atļaujas VDE Atvēršanas mehānisms Fiksējams aizbīdnis Augstums 65 mm CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 3,588 kg CO₂e / 1 Gabals Garums 222 mm Grīdas augstums min. 73 mm Grīdas kopšana sauss Grīdas līmeņa augstums min. 73 mm Grīdas seguma aizsardzības rāmis jā Grīdas seguma biezums 5 mm Iebūvējamo ierīču skaits 6 Iebūvēšanas dziļums 73 mm Iebūvēšanas izmēra garums 201 mm Iebūvēšanas izmēra platums 201 mm Iekārtas stiprinājums ierīču kārbu nostiprināšanai jā Ierīču kārbu skaits 2 Iespējams iemontēt blīvi nē Izmērs 222x222x65 Izmērs H 73 mm Izpildījums kvadrātisks Kabeļu izvada izpildījums Pagriežams kabeļa izvads Krāsa grafītmelns; RAL 9011 Lielas slodzes versija nē Materiāls Poliamīds Montāžas sistēmas tips UT3 Nominālais lielums ierīču iebūvēšanas vienībai 4 Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu nē Piemērots dubulto grīdu montāžai jā Piemērots iebūvēšanai dobās grīdās jā Piemērots mitrajai kopšanai nē Piemērots zemgrīdas kanālam jā Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums jā Platums 222 mm Rāmja modelis Paklāja aizsargrāmis Vertikālā slodze, liels laukums līdz 3 000 N Vertikālā slodze, mazs laukums līdz 2 000 N - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Universālais balsts UT3, ar nosegplāksni Modul 45® ierīcēm, sistēmas garums 165 mm
UT3 45 3 7408723 1 Gabals - Lejupielādes
-
Datu lapa GES4-2U10T 9011 / 7405146 , 0.24MB , pdfES Atbilstības deklarācija GES4-2U10T 9011 / 7405146 , 0.15MB , pdfZīmes atļauja „VDE” atļauja „GES” , 0.12MB , pdfMontāžas instrukcija Montāžas instrukcija GES 2U , 0.19MB , pdfŠim produktam nav pieejami preču apraksti
