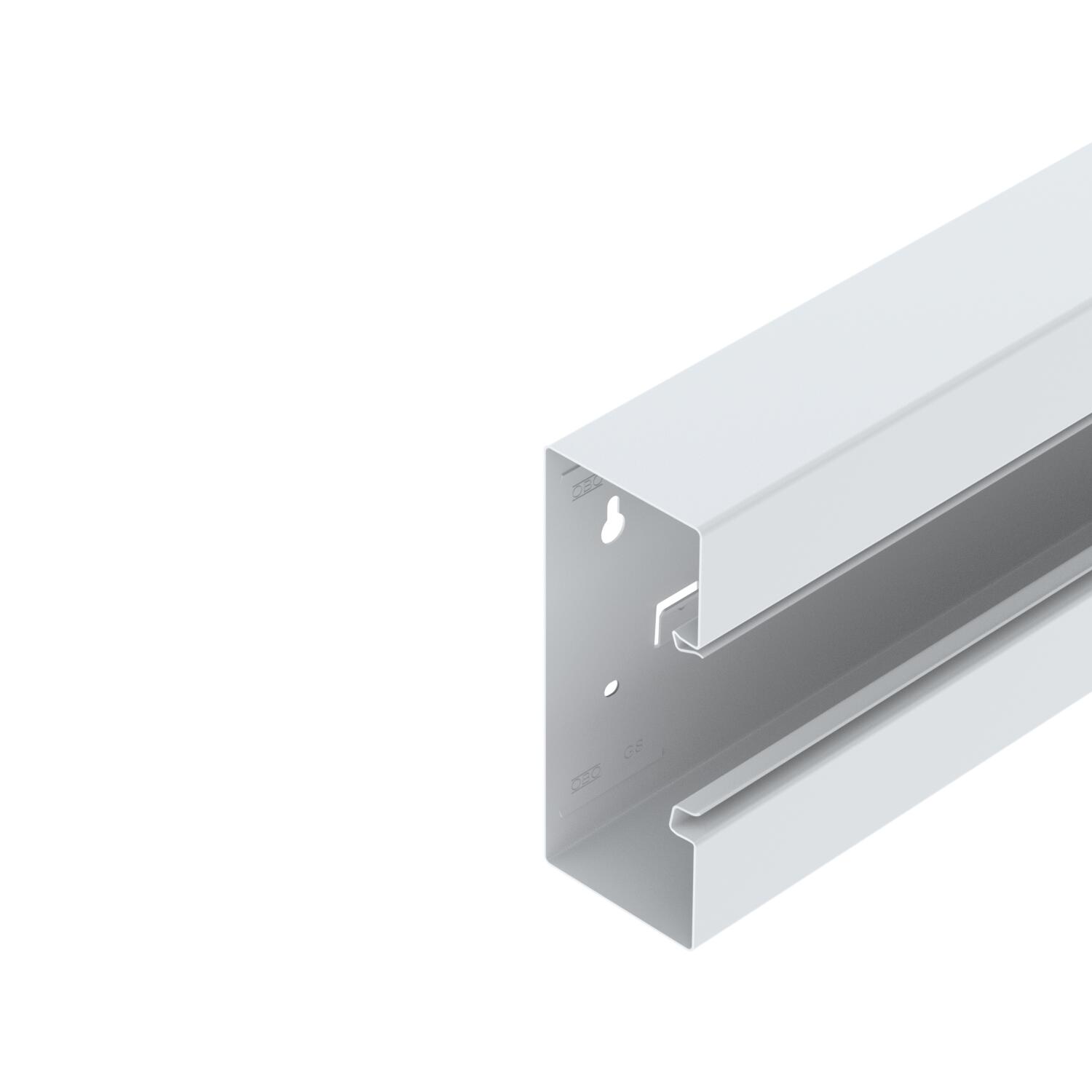

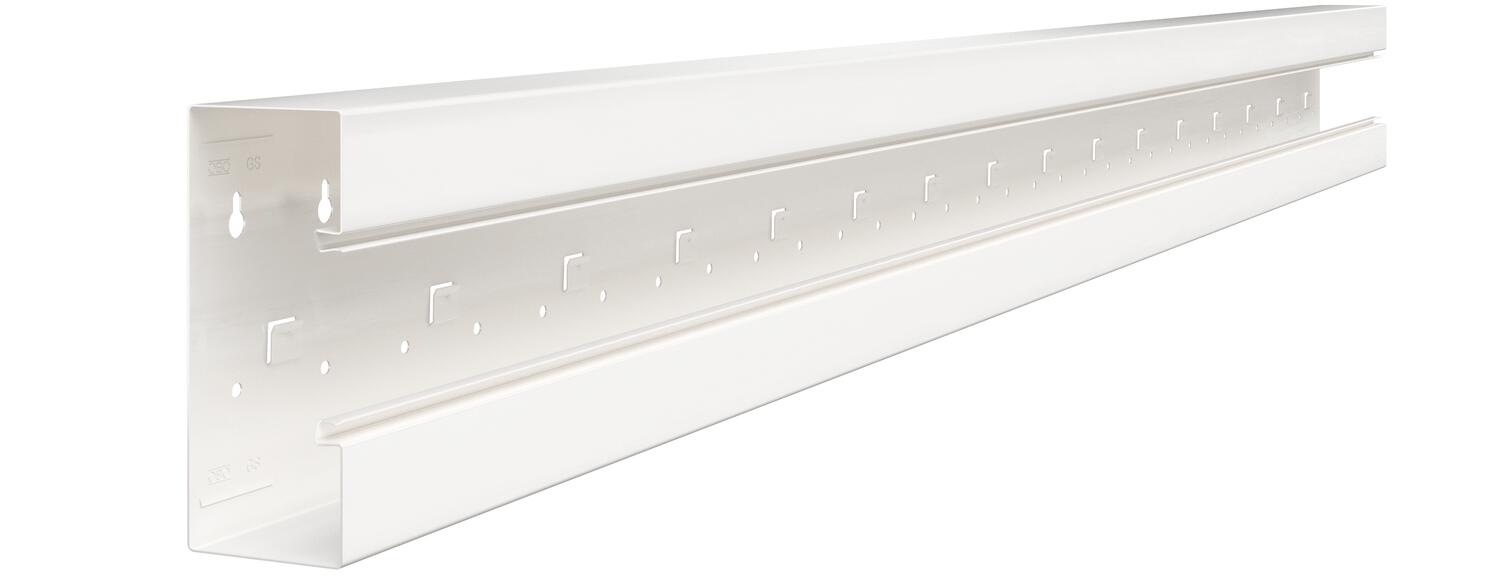

Ierīču montāžas kanāls Rapid 80, kanāla platums 170, kanāla augstums 70, simetrisks 2000

Ierīču montāžas kanāls Rapid 80, kanāla platums 170, kanāla augstums 70, simetrisks

Preces Nr. 6277600 | EAN 4012195662174

Preces Nr. / Tips	6277600 / GS-S70170RW

Garums	2000 mm

Produkta apraksts

Produkta apraksts

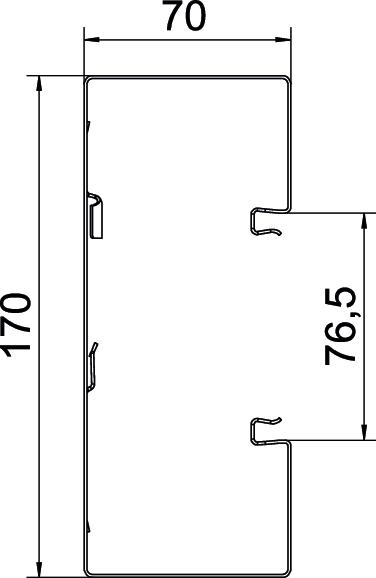

GS ierīču montāžas kanāls, paredzēts montāžai tieši pie sienas vai stiprinājuma konsolēm. GS ierīču montāžas kanāls aprīkots ar savienojumu automātiski izveidojošiem stiprinājuma uzliktņiem, kas ļauj iestiprināt no tērauda loksnes izgatavotu starpsienu. Potenciālu izlīdzināšana starp kanāla apakšējām daļām notiek ar savienojuma starpniecību. Aizsardzības funkciju un potenciālu izlīdzināšanu starp augšējo un apakšējo daļu nodrošina patentēts, automātiski savienojumu izveidojošs kanāla vāks. Sistēmas atveres patiesais izmērs ir 76,5 mm. Augšējā daļa jāpasūta atsevišķi.

Līdz pat 3000 mm pagarinātas kanāla apakšējās un augšējās daļas, iespējams pasūtīt arī citas RAL krāsas. Lakoto ierīču montāžas kanālu redzamās virsmas ir laminētas.

Tehniskie dati

Tehniskie dati

Aizmugurējās sienas modelis (iekšpuse)	ar aizturiem
Aizsardzības pakāpes IK kods	IK10
Aizsardzības veids	IP30
Aizsargplēve	jā
Antibakteriāla apstrāde	nē
Augšējā daļa pievienota komplektam	nē
Augšējās daļas platums	76,5 mm
Augšējo daļu montāžas veids	iekšpusē
Augstums	70 mm
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,236 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	10010 mm²
Garums	2000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā
Iespraužamo starpsienu skaits	1

Izmantošanas temperatūras diapazons maks.	60 °C
Izmantošanas temperatūras diapazons min.	-25 °C
Izmērs	70x170x2000
Kabeļu skava	nē
Kanāla savienotājs	nē
Krāsa	dzidri balts; RAL 9010
Materiāls	Tērauds
Montāžas forma, taisnstūra	jā
Nesatur halogēnus	jā
Perforēta pamatne	tukša
Platums	170 mm
simetrisks	jā
Vāku skaits	1

Visi tipi

Visi tipi

Tips	Garums	Preces Nr.	Daudzums	mazākā pārd. vien.
GS-S70170RW	2000 mm	6277600	m	2 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Savienojums GS-KUP70	GS-KUP70	6277290	VPE	1 VPE
Ierīču montāžas kārba, 71GD6, vienvietīga	71GD6	6288610	Gabals	5 Gabals
Ierīču montāžas kārba 71GD7-2, divvietīga	71GD7-2	6288608	Gabals	2 Gabals
Kabeļu nostiepes fiksators 7ZE	7ZE	6288790	Gabals	50 Gabals
Kanāla vāks, tērauda loksnes	GS-OTRW	6279850	m	2 m
Fiksācijas skava RKV3V	RKV3V	6288700	Gabals	20 Gabals

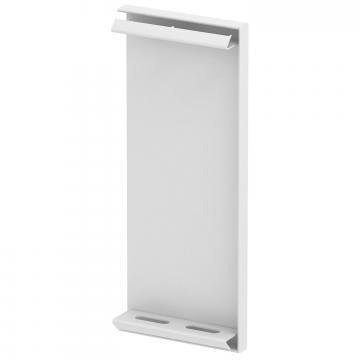

Gala elements ierīču montāžas kanālam, Rapid 80, tips GS-70170	GS-E70170RW	6277670	Gabals	1 Gabals
Starpsiena GS-TW70	GS-TW70	6277090	m	2 m
Kanāla skavas KL80A	KL80A	6288640	Gabals	20 Gabals
Aizsargvada pieslēguma leņķis	8AWR	6288704	Gabals	10 Gabals
Kontaktligzda AR45, divvietīga	SDE-RW D0RW2	6119407	Gabals	1 Gabals
