Ierīču montāžas kanāls Rapid 80, kanāla platums 170, kanāla augstums 70, nesatur halogēnogļūdeņražus 2000 | dzidri balts; RAL 9010

Ierīču montāžas kanāls Rapid 80, kanāla platums 170, kanāla augstums 70, nesatur halogēnogļūdeņražus

Preces Nr. 6114300 | EAN 4012196451180

Preces Nr. / Tips	6114300 / GKH-70170RW

Garums	2000 mm

Krāsa	dzidri balts; RAL 9010

Produkta apraksts

Produkta apraksts

GKH ierīču montāžas kanāls no halogēnus nesaturoša PC/ABS paredzēts montāžai tieši pie sienas vai sienas konsoles. Stiprinājumu izveido ar kanāla malu perforācijas palīdzību. GKH ierīču montāžas kanāls aprīkots ar C veida profilu pie pamatnes, kas paredzēts plastmasas starpsienas ievietošanai. Sērijas 71GD... ierīču montāžas kārbās var iebūvēt visu slēdžu programmu produktus, veicot montāžu ar balstgredzenu vai apskavu, kā arī Modul 45 instalācijas ierīces. Sistēmas atvere ir 76,5 mm. Katrs kanāla gareniskais posms ir aprīkots ar savienojuma pāri.

Augšējā daļa jāpasūta atsevišķi.
Augšējās daļas jāpasūta atsevišķi.

Tehniskie dati

Tehniskie dati

Aizmugurējās sienas modelis (iekšpuse)	caurejošs C profils
Aizsardzības pakāpes IK kods	IK08
Aizsardzības veids	IP30
Aizsargplēve	jā
Antibakteriāla apstrāde	nē
Augšējā daļa pievienota komplektam	nē
Augšējās daļas platums	76,5 mm
Augšējo daļu montāžas veids	iekšpusē
Augstums	70 mm
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	8,678 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	10100 mm²
Garums	2000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā
Iespraužamo starpsienu skaits	1

Izmantošanas temperatūras diapazons maks.	90 °C
Izmantošanas temperatūras diapazons min.	-15 °C

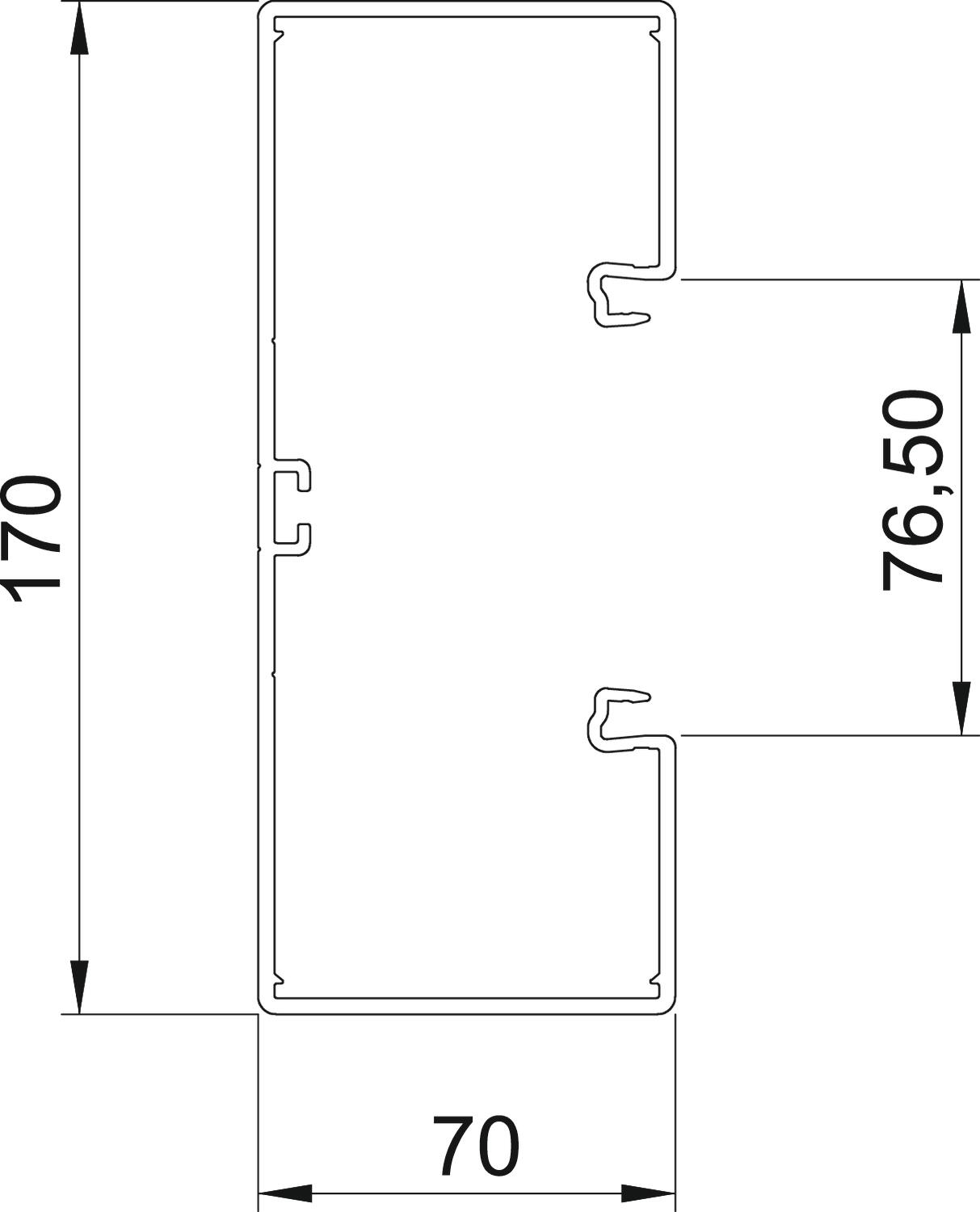

Izmērs	70x170x2000
Kabeļu skava	nē
Kanāla savienotājs	jā
Krāsa	dzidri balts; RAL 9010
Materiāls	Polikarbonāts/Acrylnitril-Butadien-Styrol
Montāžas forma, taisnstūra	jā
Nesatur halogēnus	jā
Perforēta pamatne	tukša
Platums	170 mm
simetrisks	jā
Vāku skaits	1

Visi tipi

Visi tipi

Tips	Garums	Krāsa	Preces Nr.	Daudzums	mazākā pārd. vien.
GKH-70170RW	2000 mm	dzidri balts; RAL 9010	6114300	m	2 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Ierīču montāžas kārba, 71GD6, vienvietīga	71GD6	6288610	Gabals	5 Gabals
Ierīču montāžas kārba 71GD7-2, divvietīga	71GD7-2	6288608	Gabals	2 Gabals
Kabeļu nostiepes fiksators 7ZE	7ZE	6288790	Gabals	50 Gabals

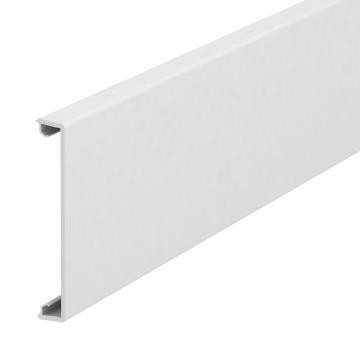

Kanāla vāks, gluds	GKH-OTGRW	6114210	m	2 m

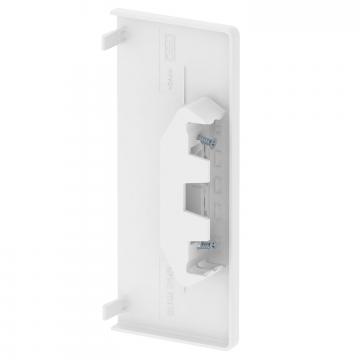

Gala elements ierīču montāžas kanālam, Rapid 80, tips GKH-70170	GKH-E70170RW	6114380	Gabals	1 Gabals

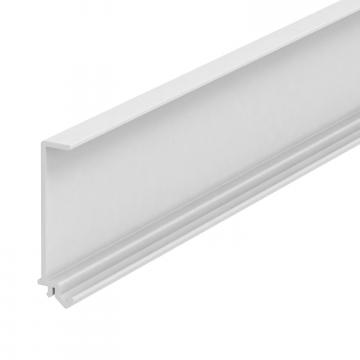

Starpsiena GKH-TW70	GKH-TW70	6114290	m	2 m

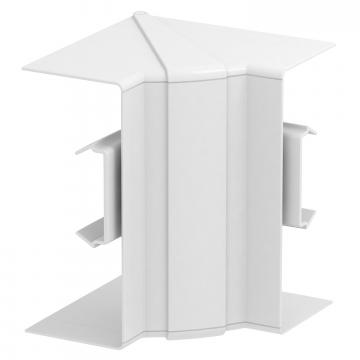

Iekšējā stūra vāks, ierīču montāžas kanālam Rapid 80, tips 70170	GK-IH70170RW	6274640	Gabals	1 Gabals

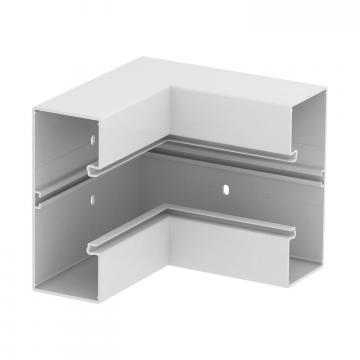

Iekšējā stūra profils, ierīču montāžas kanālam Rapid 80, tips GKH-70170	GKH-I70170RW	6114360	Gabals	1 Gabals

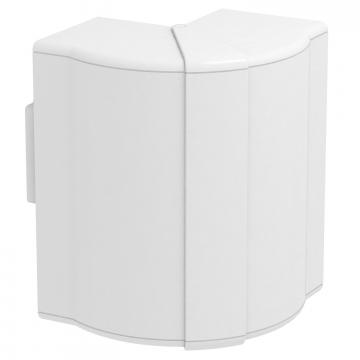

Ārējā stūra vāks, ierīču montāžas kanālam Rapid 80, tips 70170	GK-AH70170RW	6274610	Gabals	1 Gabals

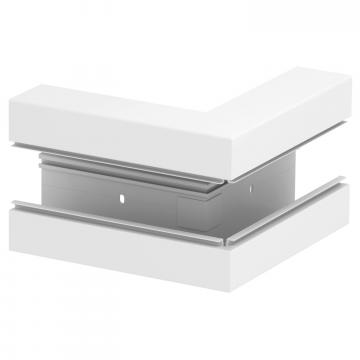

Ārējais stūris, ierīču montāžas kanālam Rapid 80, tips GKH-70170	GKH-A70170RW	6114320	Gabals	1 Gabals

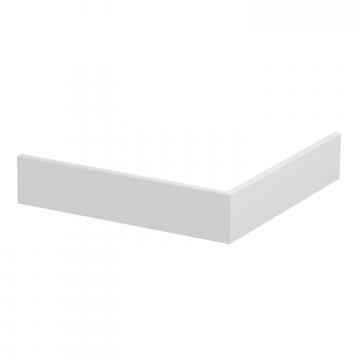

Ārējā stūra vāks, gluds	GKH-OTGARW	6114230	Gabals	1 Gabals

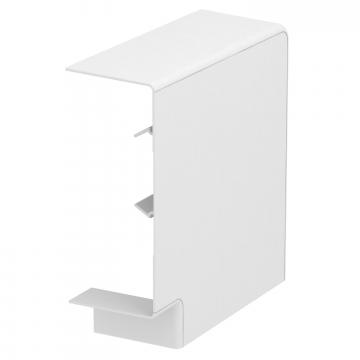

Plakanā leņķa profila vāks, ierīču montāžas kanālam, Rapid 80, tips 70170	GK-FH70170RW	6274620	Gabals	1 Gabals

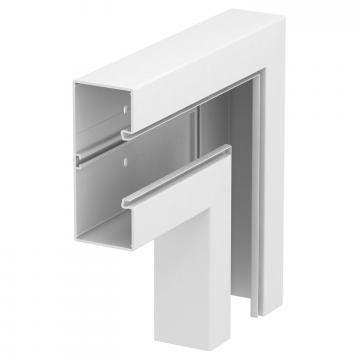

Plakans leņķa profils, ierīču montāžas kanālam Rapid 80, tips GKH-70170	GKH-F70170RW	6114340	Gabals	1 Gabals

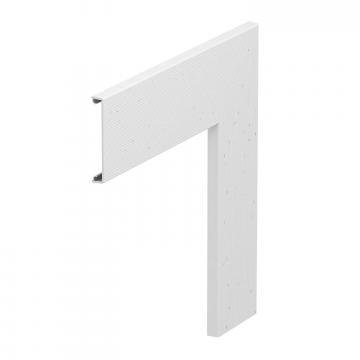

Plakanā leņķa vāks, gluds.	GKH-OTGFRW	6114250	Gabals	1 Gabals

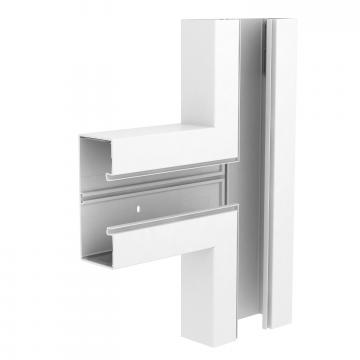

T veida detaļa, ierīču montāžas kanālam Rapid 80, tips GKH-70170	GKH-T70170RW	6114370	Gabals	1 Gabals
Kanāla skavas KL80A	KL80A	6288640	Gabals	20 Gabals
Kontaktligzda AR45, divvietīga	SDE-RW D0RW2	6119407	Gabals	1 Gabals
