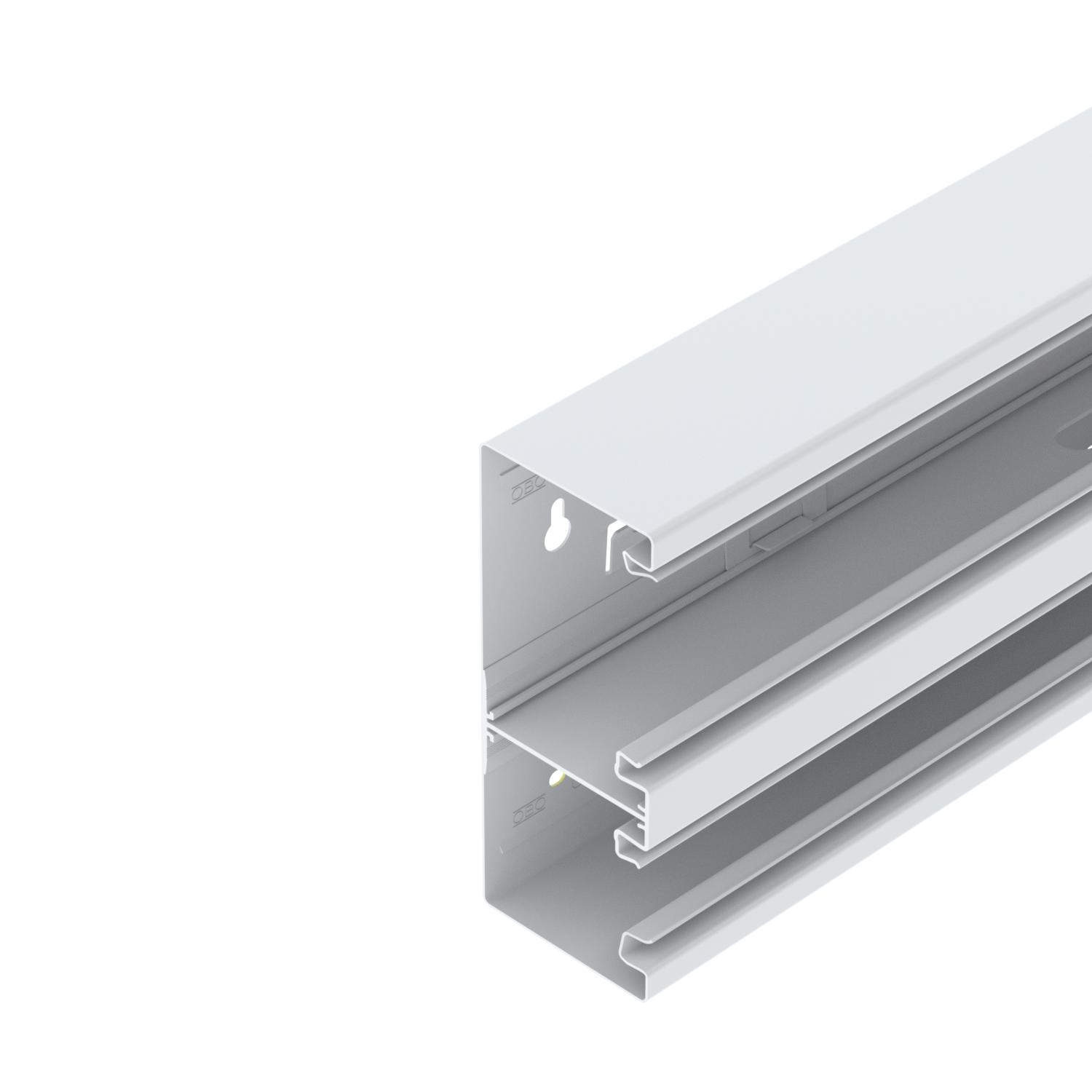

Ierīču montāžas kanāls Rapid 80, kanāla platums 170, kanāla augstums 70, asimetrisks, dubults
Preces Nr. 6278200 | EAN 4012195664666
- Produkta apraksts
-

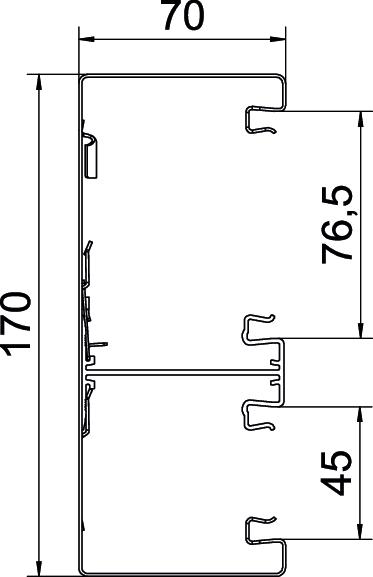

Produkta aprakstsGS ierīču montāžas kanāls, paredzēts montāžai tieši pie sienas vai stiprinājuma konsolēm. GS ierīču montāžas kanāls aprīkots ar savienojumu automātiski izveidojošiem stiprinājuma uzliktņiem, kas ļauj iestiprināt no tērauda loksnes izgatavotu starpsienu. Potenciālu izlīdzināšana starp kanāla apakšējām daļām notiek ar savienojuma starpniecību. Aizsardzības funkciju un potenciālu izlīdzināšanu starp augšējo un apakšējo daļu nodrošina patentēts, automātiski savienojumu izveidojošs kanāla vāks. Ierīču iebūvei paredzētās sistēmas atveres reālais izmērs ir 76,5 mm. Kanāla otrā sliede ar 45 mm sistēmas atveri paredzēta vada ievilkšanai. Šeit nav iespējams iebūvēt Modul45 pārslēdzējierīces un spraudņu ierīces. Augšējā daļa jāpasūta atsevišķi.
Līdz pat 3000 mm pagarinātas kanāla apakšējās un augšējās daļas, iespējams pasūtīt arī citas RAL krāsas. Lakoto ierīču montāžas kanālu redzamās virsmas ir laminētas.
-
- Tehniskie dati
-
Tehniskie dati
Aizmugurējās sienas modelis (iekšpuse) ar aizturiem Aizsardzības pakāpes IK kods IK10 Aizsardzības veids IP30 Aizsargplēve jā Antibakteriāla apstrāde nē Augšējā daļa pievienota komplektam nē Augšējās daļas platums 76,5 mm Augšējās daļas platums 2 45 mm Augšējo daļu montāžas veids iekšpusē Augstums 70 mm CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 19,972 kg CO₂e / 1 Metrs Derīgais šķērsgriezums 9645 mm² Garums 2000 mm Grīdā izveidotas atveres montāžas vajadzībām jā Iespraužamo starpsienu skaits 1 Izmantošanas temperatūras diapazons maks. 60 °C Izmantošanas temperatūras diapazons min. -25 °C Izmērs 70x170x2000 Kabeļu skava nē Kanāla savienotājs nē Krāsa dzidri balts; RAL 9010 Materiāls Tērauds Montāžas forma, taisnstūra jā Nesatur halogēnus jā Perforēta pamatne tukša Platums 170 mm simetrisks nē Vāku skaits 2 - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Savienojums GS-KUP70
GS-KUP70 6277290 1 VPE
Ierīču montāžas kārba, 71GD6, vienvietīga
71GD6 6288610 5 Gabals
Ierīču montāžas kārba 71GD7-2, divvietīga
71GD7-2 6288608 2 Gabals
Kabeļu nostiepes fiksators 7ZE
7ZE 6288790 50 Gabals
Kanāla vāks, tērauda loksnes
GS-OTRW 6279850 2 m
Fiksācijas skava RKV3V
RKV3V 6288700 20 Gabals
Gala elements ierīču montāžas kanālam, Rapid 80, tips GS-70170
GS-E70170RW 6277670 1 Gabals
Starpsiena GS-TW70
GS-TW70 6277090 2 m
Kanāla skavas KL80A
KL80A 6288640 20 Gabals
Aizsargvada pieslēguma leņķis
8AWR 6288704 10 Gabals
Kontaktligzda AR45, divvietīga
SDE-RW D0RW2 6119407 1 Gabals - Lejupielādes
-
Datu lapa GS-D70170RW / 6278200 , 0.19MB , pdfES Atbilstības deklarācija GS-D70170RW / 6278200 , 0.17MB , pdfApvienotās Karalistes atbilstības deklarācija GS-D70170RW / 6278200 , 0.14MB , pdfŠim produktam nav pieejami preču apraksti
