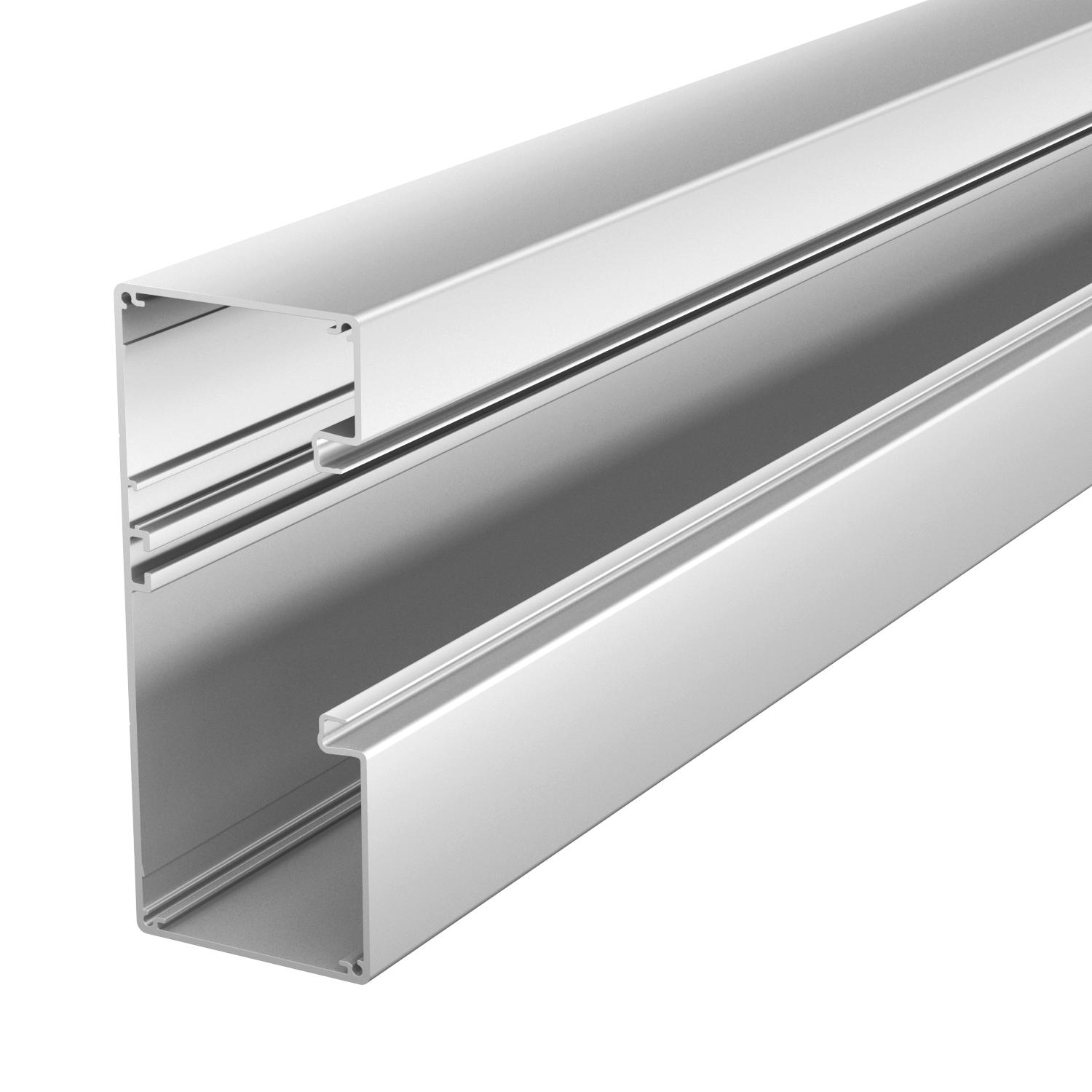

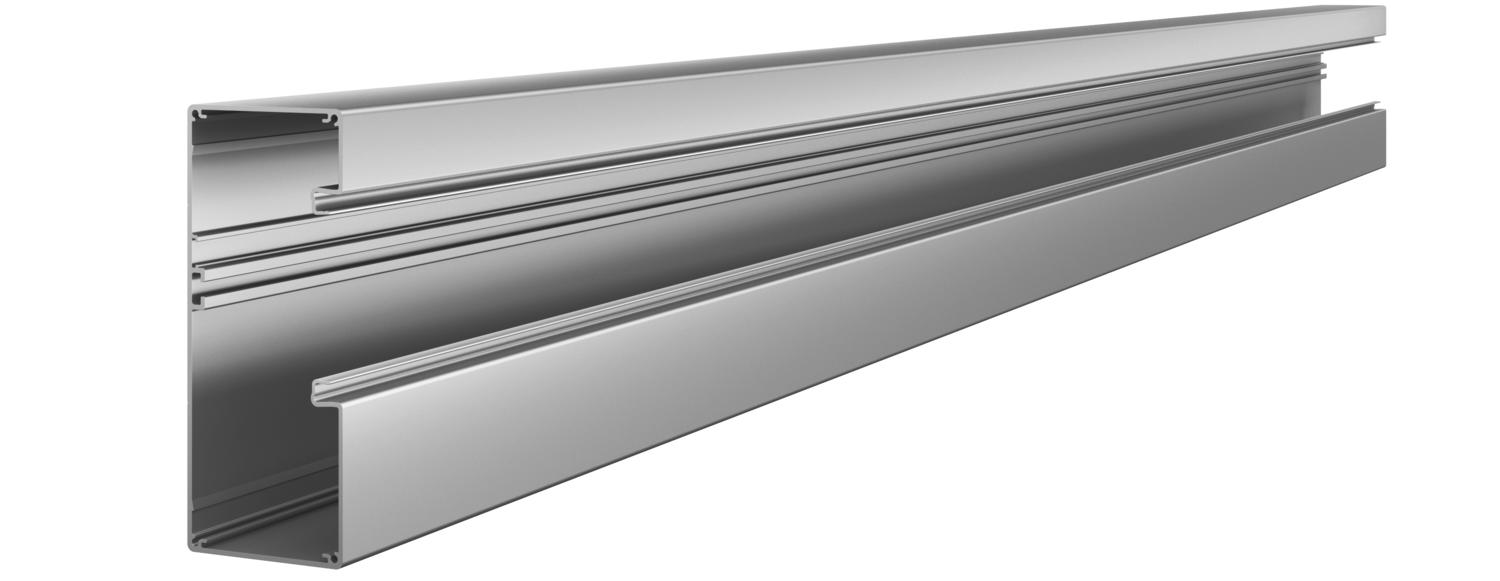

Ierīču montāžas kanāls Rapid 80, kanāla platums 170, kanāla augstums 70, asimetrisks 2000

Ierīču montāžas kanāls Rapid 80, kanāla platums 170, kanāla augstums 70, asimetrisks

Preces Nr. 6279403 | EAN 4012195768722

Preces Nr. / Tips

Garums	2000 mm

Produkta apraksts

Produkta apraksts

Ierīču montāžas kanāls bez perforētās pamatnes montāžai tieši pie sienas vai pie konsolēm. Līdz pat 6000 mm pagarinātas kanāla apakšējās un augšējās daļas, iespējams pasūtīt arī citas RAL krāsas. Ierīču montāžas kanālu redzamās virsmas ir laminētas.

Norādījums:
Iespējamas materiāla un izsmidzināšanas metodes dēļ radušās anodētu alumīnija ierīču montāžas kanālu un fasondetaļu krāsas atšķirības novērst nav iespējams (atb. DIN 17 611). Kā alternatīvu risinājumu mēs piedāvājam pulverizatora radītu pārklājumu ar krāsas toni RAL 9006 (balts alumīnijs).

Tehniskie dati

Tehniskie dati

Aizmugurējās sienas modelis (iekšpuse)	caurejošs C profils
Aizsardzības pakāpes IK kods	IK10
Aizsardzības veids	IP30
Aizsargplēve	jā
Antibakteriāla apstrāde	nē
Augšējā daļa pievienota komplektam	nē
Augšējās daļas platums	76,5 mm
Augšējo daļu montāžas veids	iekšpusē
Augstums	70 mm
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	33,884 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	8620 mm²
Garums	2000 mm
Grīdā izveidotas atveres montāžas vajadzībām	nē
Iespraužamo starpsienu skaits	1

Izmantošanas temperatūras diapazons maks.	60 °C
Izmantošanas temperatūras diapazons min.	-25 °C

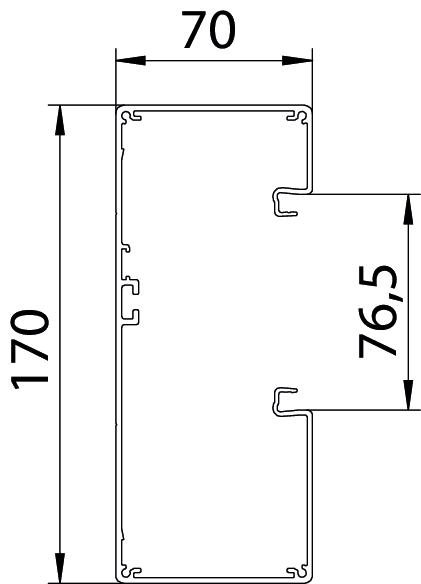

Izmērs	70x170x2000
Kabeļu skava	nē
Kanāla savienotājs	nē
Materiāls	Alumīnijs
Montāžas forma, taisnstūra	jā
Nesatur halogēnus	jā
Perforēta pamatne	bez perforētās pamatnes
Platums	170 mm
simetrisks	nē
Vāku skaits	1
Virsma	anodēta

Visi tipi

Visi tipi

Tips	Garums	Preces Nr.	Daudzums	mazākā pārd. vien.
GA-A70170RW	2000 mm	6279400	m	2 m
GA-A70170EL	2000 mm	6279403	m	2 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Savienojums GA-KUP70	GA-KUP70	6279701	VPE	1 VPE
Ierīču montāžas kārba, 71GD6, vienvietīga	71GD6	6288610	Gabals	5 Gabals
Ierīču montāžas kārba 71GD7-2, divvietīga	71GD7-2	6288608	Gabals	2 Gabals
Kabeļu nostiepes fiksators 7ZE	7ZE	6288790	Gabals	50 Gabals
Kanāla augšdaļa, alumīnijs	GA-OTEL	6279723	m	2 m
Fiksācijas skava RKV3V	RKV3V	6288700	Gabals	20 Gabals

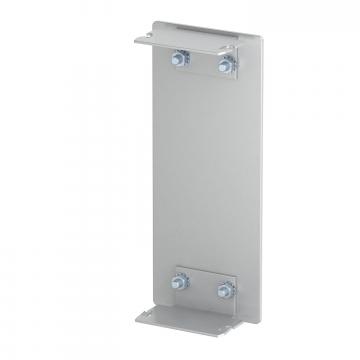

Gala elements ierīču montāžas kanālam, Rapid 80, tips GA-70170	GA-E70170EL	6279473	Gabals	1 Gabals
Starpsiena GA-TW70	GA-TW70	6279711	m	2 m
Ārējā stūra augšējā daļa, alumīnijs	GA-OTAEL	6279727	Gabals	1 Gabals
Plakanā leņķa augšdaļa, alumīnijs	GA-OTFEL	6279736	Gabals	1 Gabals
Kanāla skavas KL80A	KL80A	6288640	Gabals	20 Gabals
Aizsargvada pieslēguma leņķis	8AWR	6288704	Gabals	10 Gabals
Kontaktligzda AR45, divvietīga	SDE-RW D0RW2	6119407	Gabals	1 Gabals
