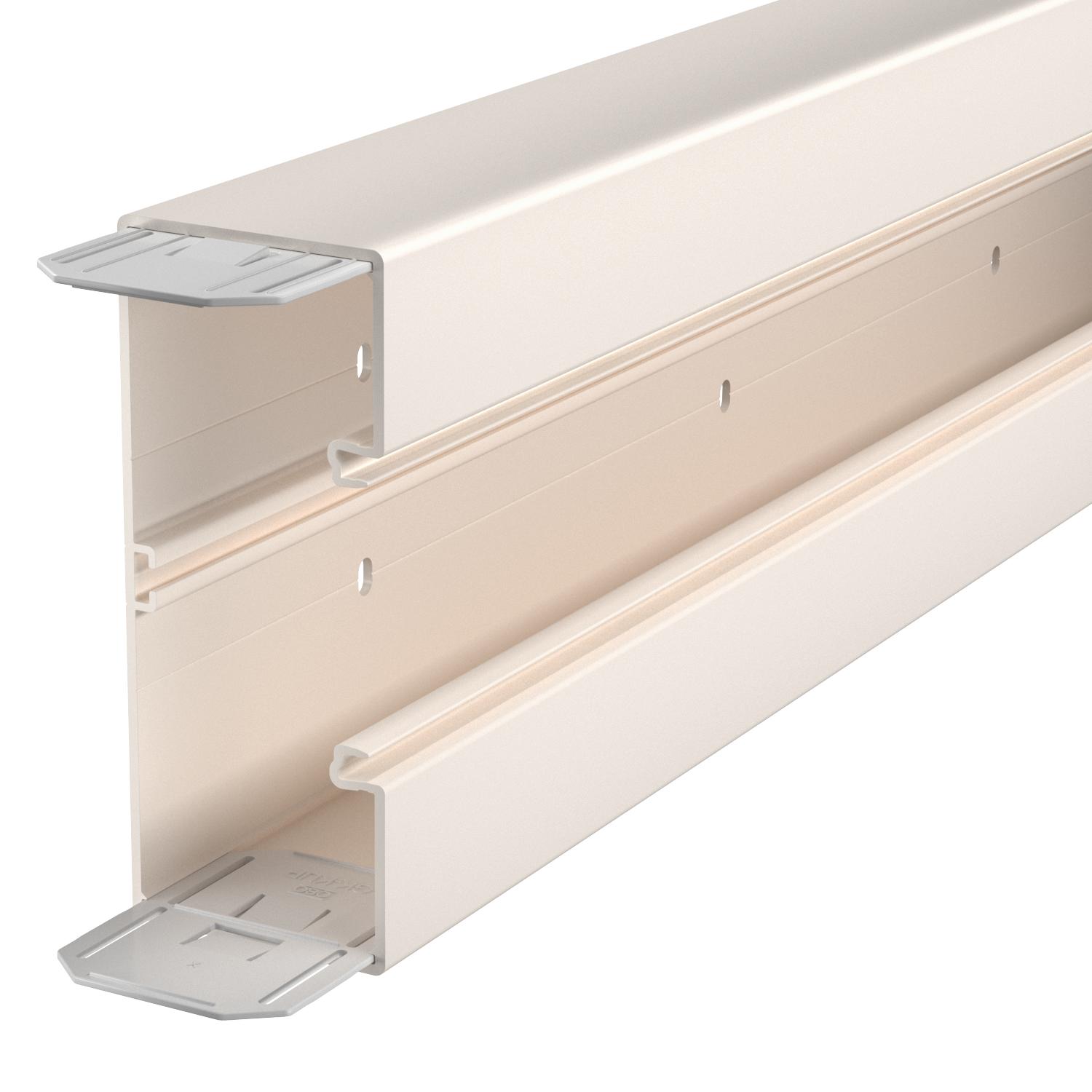

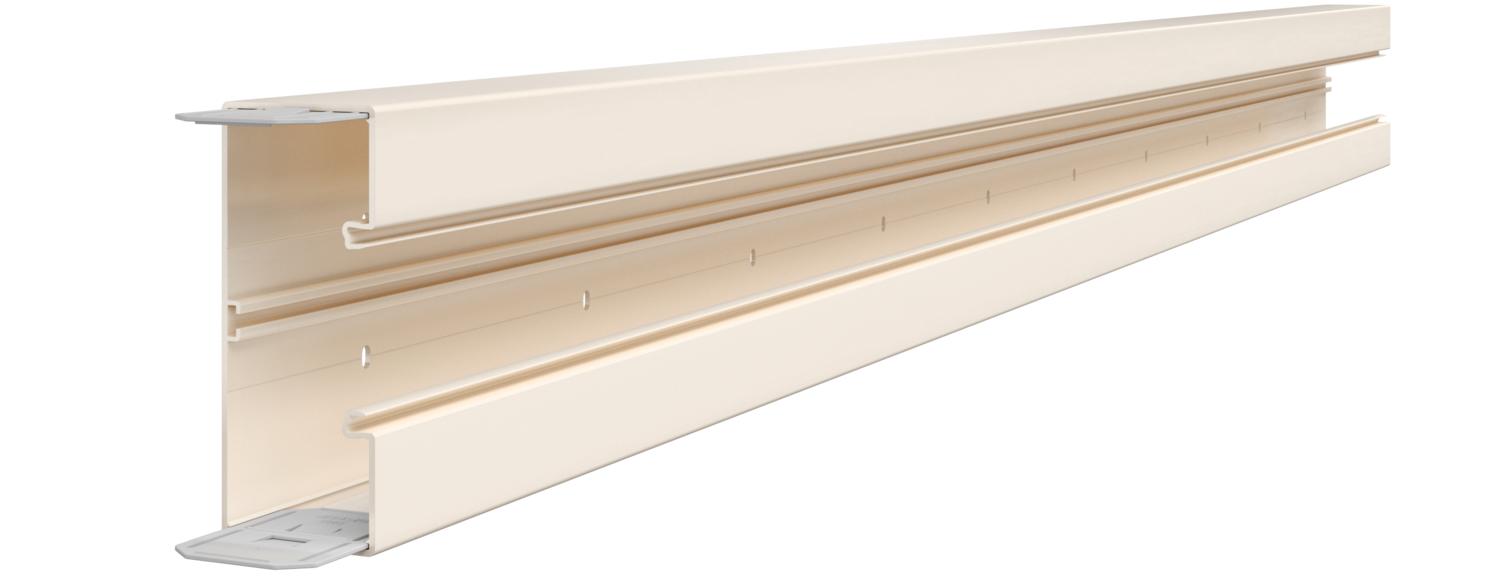

Ierīču montāžas kanāls Rapid 80, kanāla platums 170, kanāla augstums 70

Preces Nr. 6274701 | EAN 4012195657057

2000 mm
Produkta apraksts
Produkta apraksts
GK ierīču montāžas kanāls no svinu nesaturoša polivinilhlorīda, piemērots montāžai tieši pie sienas vai sienas konsolēm. Stiprinājumu izveido ar kanāla malu perforācijas palīdzību. GK ierīču montāžas kanāls aprīkots ar C veida profilu pie pamatnes, kas paredzēts plastmasas starpsienas ievietošanai. Sērijas 71GD... ierīču montāžas kārbās var iebūvēt visu slēdžu programmu produktus, veicot montāžu ar balstgredzenu vai apskavu, kā arī Modul 45 instalācijas ierīces. Sistēmas atvere ir 76,5 mm. Katrs kanāla gareniskais posms ir aprīkots ar savienojuma pāri. Augšējā daļa jāpasūta atsevišķi.
Augšējā daļa jāpasūta atsevišķi.
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
  • GEK-K ierīču montāžas kanāls, kanāla dziļums 70 mm
  • Montāža pie sienas
  • Konsoļu montāža
  • Joslas platums 80 mm
  • Iebūvējamas ierīces
  • Iezemēta kontaktligzda
Tehniskie dati

Tehniskie dati

Aizmugurējās sienas modelis (iekšpuse) caurejošs C profils
Aizsardzības pakāpes IK kods IK08
Aizsardzības veids IP30
Aizsargplēve
Antibakteriāla apstrāde
Augšējā daļa pievienota komplektam
Augšējās daļas platums 76,5 mm
Augšējo daļu montāžas veids iekšpusē
Augstums 70 mm
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 2,951 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 10100 mm²
Garums 2000 mm
Grīdā izveidotas atveres montāžas vajadzībām
Iespraužamo starpsienu skaits 1
Izmantošanas temperatūras diapazons maks. 60 °C
Izmantošanas temperatūras diapazons min. -15 °C

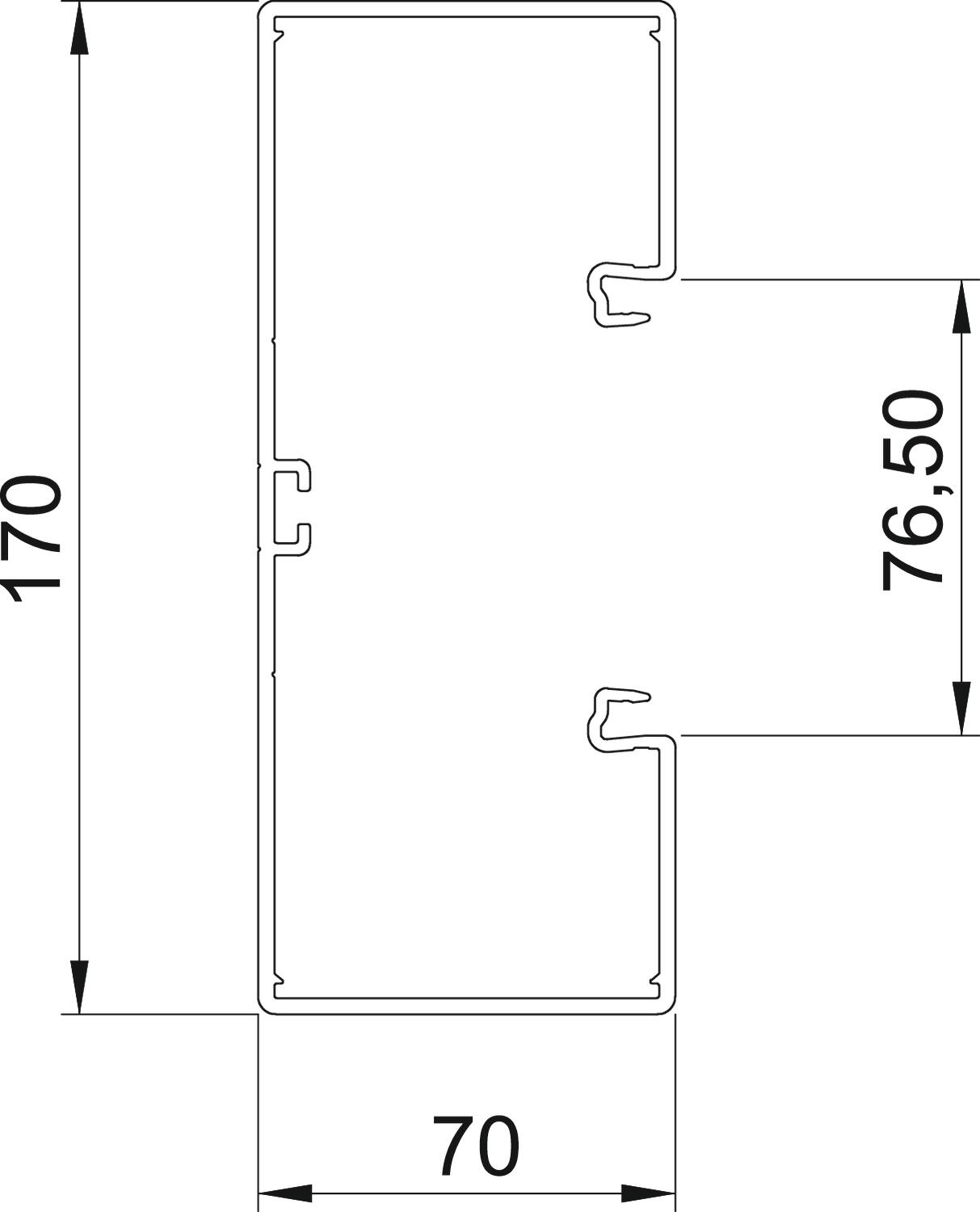

Izmērs 70x170x2000
Kabeļu skava
Kanāla savienotājs
Krāsa krēmbalta; RAL 9001
Materiāls Polivinilhlorīds
Montāžas forma, taisnstūra
Nesatur halogēnus
Perforēta pamatne tukša
Platums 170 mm
simetrisks
Vāku skaits 1
Visi tipi

Visi tipi

Tips Garums Krāsa Preces Nr. Daudzums mazākā pārd. vien.
GK-70170RW 2000 mm dzidri balts; RAL 9010 6274700
2 m
GK-70170CW 2000 mm krēmbalta; RAL 9001 6274701
2 m
GK-70170LGR 2000 mm gaiši pelēks; RAL 7035 6274702
2 m
GK-70170GR 2000 mm akmens pelēks; RAL 7030 6274706
2 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Ierīču montāžas kārba, 71GD6, vienvietīga Ierīču montāžas kārba, 71GD6, vienvietīga 71GD6 6288610
5 Gabals
Ierīču montāžas kārba 71GD7-2, divvietīga Ierīču montāžas kārba 71GD7-2, divvietīga 71GD7-2 6288608
2 Gabals
Kabeļu nostiepes fiksators 7ZE Kabeļu nostiepes fiksators 7ZE 7ZE 6288790
50 Gabals

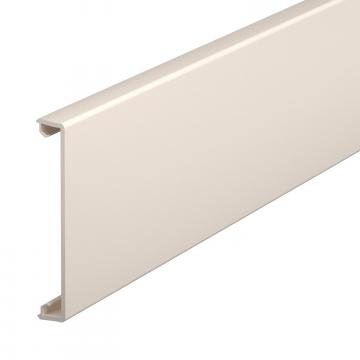

Kanāla vāks, plastmasas, gluds Kanāla vāks, plastmasas, gluds GK-OTGCW 6278681
2 m

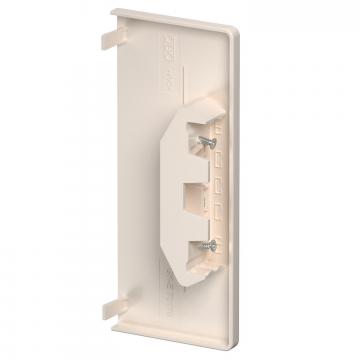

Gala elements ierīču montāžas kanālam, Rapid 80, tips 70170 Gala elements ierīču montāžas kanālam, Rapid 80, tips 70170 GK-E70170CW 6274771
1 Gabals
Starpsiena GK-TW70 Starpsiena GK-TW70 GK-TW70 6274900
2 m

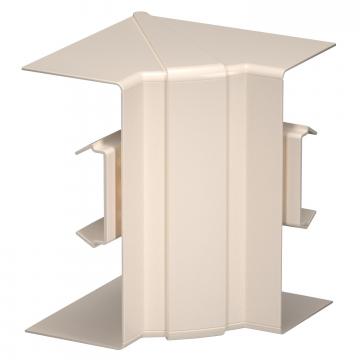

Iekšējā stūra vāks, ierīču montāžas kanālam Rapid 80, tips 70170 Iekšējā stūra vāks, ierīču montāžas kanālam Rapid 80, tips 70170 GK-IH70170CW 6274641
1 Gabals

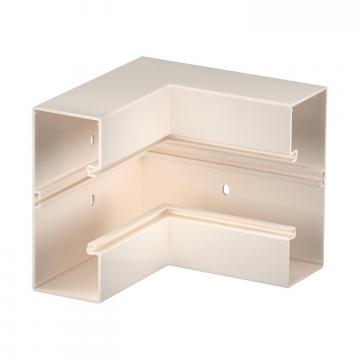

Iekšējā stūra profils, ierīču montāžas kanālam Rapid 80, tips GK-70170 Iekšējā stūra profils, ierīču montāžas kanālam Rapid 80, tips GK-70170 GK-I70170CW 6274741
1 Gabals

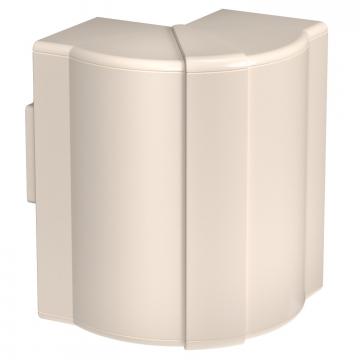

Ārējā stūra vāks, ierīču montāžas kanālam Rapid 80, tips 70170 Ārējā stūra vāks, ierīču montāžas kanālam Rapid 80, tips 70170 GK-AH70170CW 6274611
1 Gabals

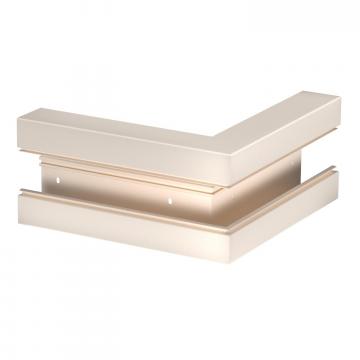

Ārējais stūris, ierīču montāžas kanālam Rapid 80, tips GK-70170 Ārējais stūris, ierīču montāžas kanālam Rapid 80, tips GK-70170 GK-A70170CW 6274711
1 Gabals

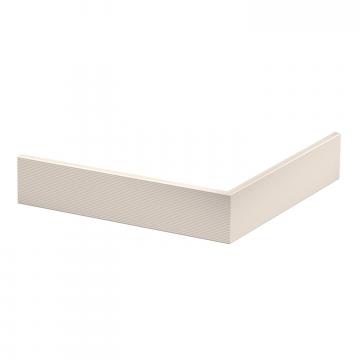

Ārējā stūra augšējā daļa, plastmasa, gluds Ārējā stūra augšējā daļa, plastmasa, gluds GK-OTGACW 6274791
1 Gabals

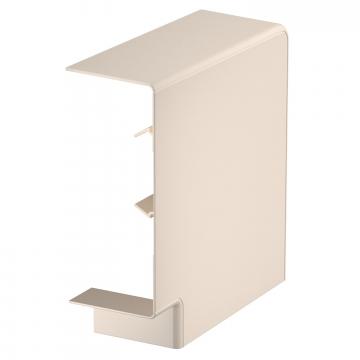

Plakanā leņķa profila vāks, ierīču montāžas kanālam, Rapid 80, tips 70170 Plakanā leņķa profila vāks, ierīču montāžas kanālam, Rapid 80, tips 70170 GK-FH70170CW 6274621
1 Gabals

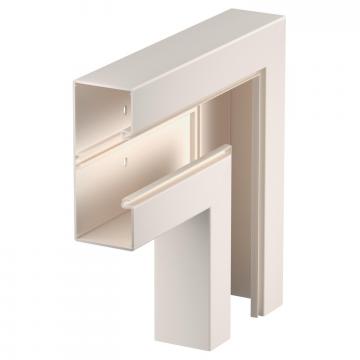

Plakans leņķa profils, ierīču montāžas kanālam Rapid 80, tips GK-70170 Plakans leņķa profils, ierīču montāžas kanālam Rapid 80, tips GK-70170 GK-F70170CW 6274721
1 Gabals

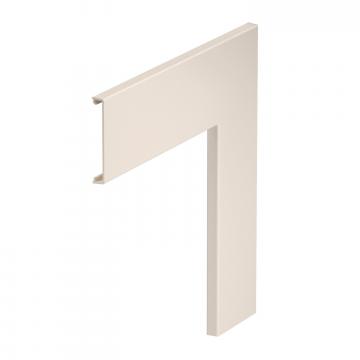

Plakanā leņķa vāks, plastmasa, gluds Plakanā leņķa vāks, plastmasa, gluds GK-OTGFCW 6274491
1 Gabals

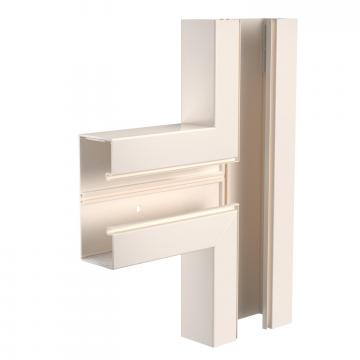

T veida detaļa, ierīču montāžas kanālam Rapid 80, tips GK-70170 T veida detaļa, ierīču montāžas kanālam Rapid 80, tips GK-70170 GK-T70170CW 6274761
1 Gabals
Kanāla skavas KL80A Kanāla skavas KL80A KL80A 6288640
20 Gabals
Lejupielādes

Lejupielāde

ES Atbilstības deklarācija GK-70170CW / 6274701 , 0.17MB , pdf
Lejupielāde
Apvienotās Karalistes atbilstības deklarācija GK-70170CW / 6274701 , 0.14MB , pdf

Lejupielāde
Lejupielāde

Šim produktam nav pieejami preču apraksti
