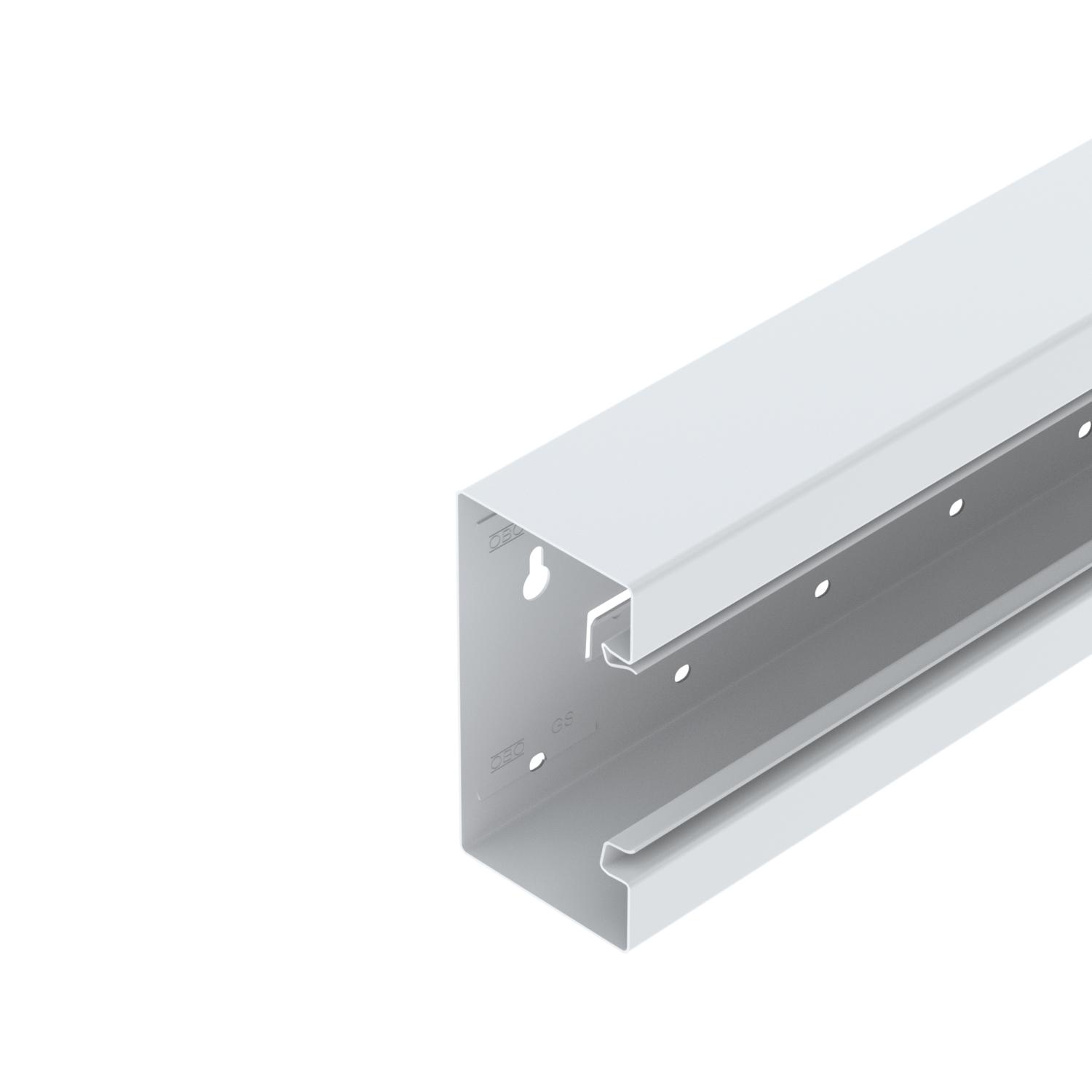

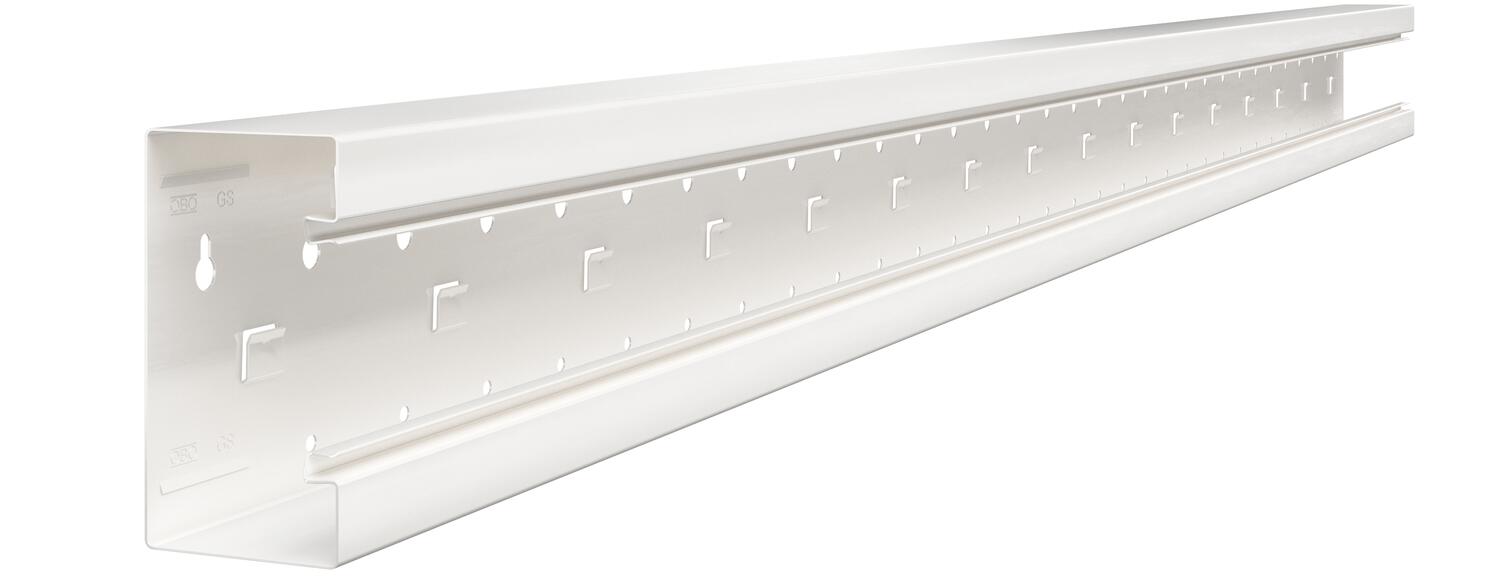

Ierīču montāžas kanāls Rapid 80, kanāla platums 130, kanāla augstums 70, simetrisks

Preces Nr. 6277200 | EAN 4012195660002

6277200 / GS-S70130RW
2000 mm
Produkta apraksts

Produkta apraksts

GS ierīču montāžas kanāls, paredzēts montāžai tieši pie sienas vai stiprinājuma konsolēm. GS ierīču montāžas kanāls aprīkots ar savienojumu automātiski izveidojošiem stiprinājuma uzliktņiem, kas ļauj iestiprināt no tērauda loksnes izgatavotu starpsienu. Potenciālu izlīdzināšana starp kanāla apakšējām daļām notiek ar savienojuma starpniecību. Aizsardzības funkciju un potenciālu izlīdzināšanu starp augšējo un apakšējo daļu nodrošina patentēts, automātiski savienojumu izveidojošs kanāla vāks. Sistēmas atveres patiesais izmērs ir 76,5 mm. Augšējā daļa jāpasūta atsevišķi.

Līdz pat 3000 mm pagarinātas kanāla apakšējās un augšējās daļas, iespējams pasūtīt arī citas RAL krāsas. Lakoto ierīču montāžas kanālu redzamās virsmas ir laminētas.
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
Tehniskie dati

Tehniskie dati

Aizmugurējās sienas modelis (iekšpuse) ar aizturiem
Aizsardzības pakāpes IK kods IK10
Aizsardzības veids IP30
Aizsargplēve
Antibakteriāla apstrāde
Augšējā daļa pievienota komplektam
Augšējās daļas platums 76,5 mm
Augšējo daļu montāžas veids iekšpusē
Augstums 70 mm
Derīgais šķērsgriezums 7480 mm²
Garums 2000 mm
Grīdā izveidotas atveres montāžas vajadzībām
Iespraužamo starpsienu skaits 1
Izmantošanas temperatūras diapazons maks. 60 °C
Izmantošanas temperatūras diapazons min. -25 °C

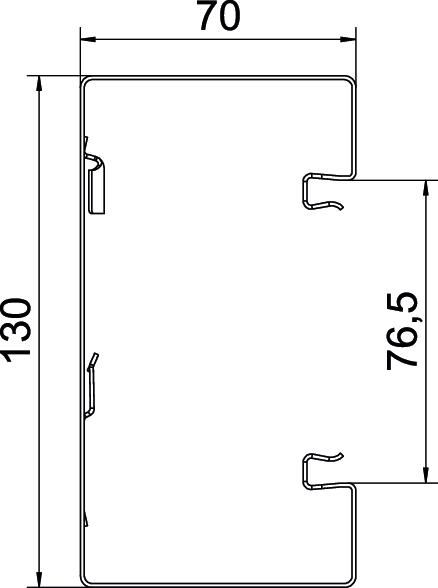

Izmērs 70x130x2000
Kabeļu skava
Kanāla savienotājs
Krāsa dzidri balts; RAL 9010
Materiāls Tērauds
Montāžas forma, taisnstūra
Nesatur halogēnus
Perforēta pamatne tukša
Platums 130 mm
simetrisks
Vāku skaits 1
Visi tipi

Visi tipi

Tips Garums Preces Nr. Daudzums mazākā pārd. vien.
GS-S70130RW 2000 mm 6277200
2 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

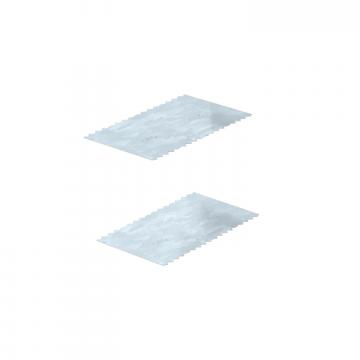

Savienojums GS-KUP70 Savienojums GS-KUP70 GS-KUP70 6277290
1 VPE
Ierīču montāžas kārba, 71GD6, vienvietīga Ierīču montāžas kārba, 71GD6, vienvietīga 71GD6 6288610
5 Gabals
Ierīču montāžas kārba 71GD7-2, divvietīga Ierīču montāžas kārba 71GD7-2, divvietīga 71GD7-2 6288608
2 Gabals
Kabeļu nostiepes fiksators 7ZE Kabeļu nostiepes fiksators 7ZE 7ZE 6288790
50 Gabals
Kanāla vāks, tērauda loksnes Kanāla vāks, tērauda loksnes GS-OTRW 6279850
2 m
Fiksācijas skava RKV3V Fiksācijas skava RKV3V RKV3V 6288700
20 Gabals

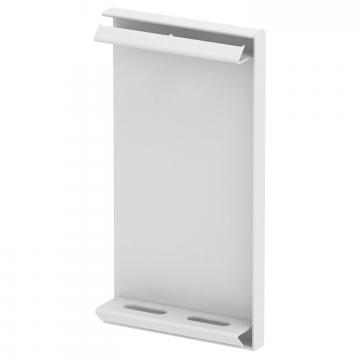

Gala elements ierīču montāžas kanālam, Rapid 80, tips GS-70130 Gala elements ierīču montāžas kanālam, Rapid 80, tips GS-70130 GS-E70130RW 6277270
1 Gabals

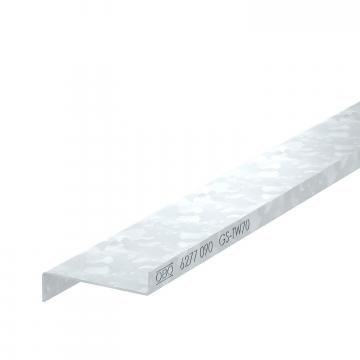

Starpsiena GS-TW70 Starpsiena GS-TW70 GS-TW70 6277090
2 m
Kanāla skavas KL80A Kanāla skavas KL80A KL80A 6288640
20 Gabals
Aizsargvada pieslēguma leņķis Aizsargvada pieslēguma leņķis 8AWR 6288704
10 Gabals
Kontaktligzda AR45, divvietīga Kontaktligzda AR45, divvietīga SDE-RW D0RW2 6119407
1 Gabals
Lejupielādes

Lejupielāde

Atbilstības deklarācija GS-S70130RW / 6277200 , 0.17MB , pdf
Lejupielāde
Apvienotās Karalistes atbilstības deklarācija GS-S70130RW / 6277200 , 0.14MB , pdf

Šim produktam nav pieejami preču apraksti
