Ierīču montāžas kanāls Rapid 80, kanāla platums 130, kanāla augstums 70

Preces Nr. 6274500 | EAN 4012195656739

2000 mm
Produkta apraksts
Produkta apraksts
GK ierīču montāžas kanāls no svinu nesaturoša polivinilhlorīda, piemērots montāžai tieši pie sienas vai sienas konsolēm. Stiprinājumu izveido ar kanāla malu perforācijas palīdzību. GK ierīču montāžas kanāls aprīkots ar C veida profilu pie pamatnes, kas paredzēts plastmasas starpsienas ievietošanai. Sērijas 71GD... ierīču montāžas kārbās var iebūvēt visu slēdžu programmu produktus, veicot montāžu ar balstgredzenu vai apskavu, kā arī Modul 45 instalācijas ierīces. Sistēmas atvere ir 76,5 mm. Katrs kanāla gareniskais posms ir aprīkots ar savienojuma pāri. Augšējā daļa jāpasūta atsevišķi.
Augšējā daļa jāpasūta atsevišķi.
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
  • GEK-K ierīču montāžas kanāls, kanāla dziļums 70 mm
  • Montāža pie sienas
  • Konsoļu montāža
  • Joslas platums 80 mm
  • Iebūvējamas ierīces
  • Iezemēta kontaktligzda
Tehniskie dati

Tehniskie dati

Aizmugurējās sienas modelis (iekšpuse) caurejošs C profils
Aizsardzības pakāpes IK kods IK08
Aizsardzības veids IP30
Aizsargplēve
Antibakteriāla apstrāde
Augšējā daļa pievienota komplektam
Augšējās daļas platums 76,5 mm
Augšējo daļu montāžas veids iekšpusē
Augstums 70 mm
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 2,547 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 7600 mm²
Garums 2000 mm
Grīdā izveidotas atveres montāžas vajadzībām
Iespraužamo starpsienu skaits 1
Izmantošanas temperatūras diapazons maks. 60 °C
Izmantošanas temperatūras diapazons min. -15 °C

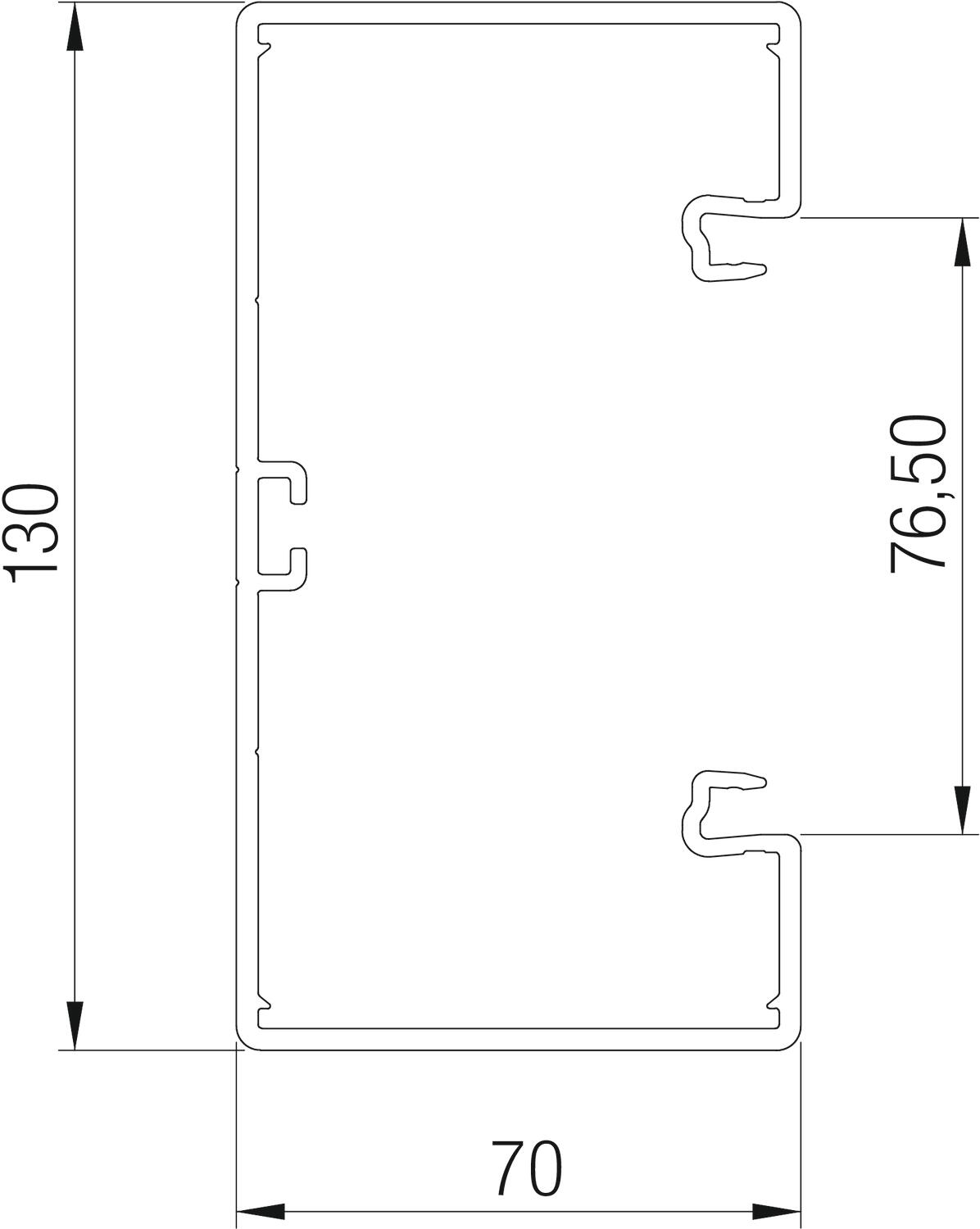

Izmērs 70x130x2000
Kabeļu skava
Kanāla savienotājs
Krāsa dzidri balts; RAL 9010
Materiāls Polivinilhlorīds
Montāžas forma, taisnstūra
Nesatur halogēnus
Perforēta pamatne tukša
Platums 130 mm
simetrisks
Vāku skaits 1
Visi tipi

Visi tipi

Tips Garums Krāsa Preces Nr. Daudzums mazākā pārd. vien.
GK-70130RW 2000 mm dzidri balts; RAL 9010 6274500
2 m
GK-70130LGR 2000 mm gaiši pelēks; RAL 7035 6274502
2 m
GK-70130SW 2000 mm melns; RAL 9005 6274504
2 m
GK-70130GR 2000 mm akmens pelēks; RAL 7030 6274506
2 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Ierīču montāžas kārba, 71GD6, vienvietīga Ierīču montāžas kārba, 71GD6, vienvietīga 71GD6 6288610
5 Gabals
Ierīču montāžas kārba 71GD7-2, divvietīga Ierīču montāžas kārba 71GD7-2, divvietīga 71GD7-2 6288608
2 Gabals
Kabeļu nostiepes fiksators 7ZE Kabeļu nostiepes fiksators 7ZE 7ZE 6288790
50 Gabals
Kanāla vāks, plastmasas, gluds Kanāla vāks, plastmasas, gluds GK-OTGRW 6278680
2 m

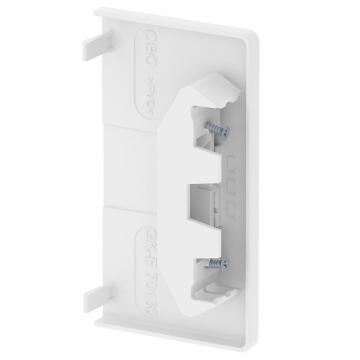

Gala elements ierīču montāžas kanālam, Rapid 80, tips 70130 Gala elements ierīču montāžas kanālam, Rapid 80, tips 70130 GK-E70130RW 6274570
1 Gabals

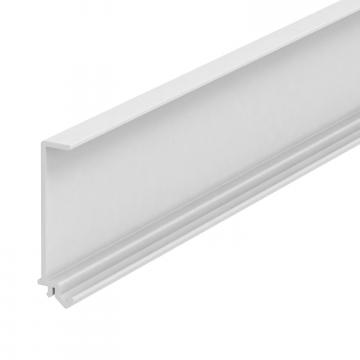

Starpsiena GK-TW70 Starpsiena GK-TW70 GK-TW70 6274900
2 m
Iekšējā stūra vāks, ierīču montāžas kanālam Rapid 80, tips 70130 Iekšējā stūra vāks, ierīču montāžas kanālam Rapid 80, tips 70130 GK-IH70130RW 6274440
1 Gabals

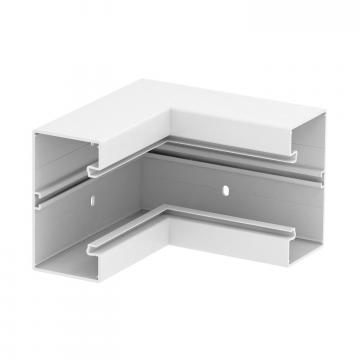

Iekšējā stūra profils, ierīču montāžas kanālam Rapid 80, tips GK-70130 Iekšējā stūra profils, ierīču montāžas kanālam Rapid 80, tips GK-70130 GK-I70130RW 6274540
1 Gabals
Ārējā stūra vāks, ierīču montāžas kanālam Rapid 80, tips 70130 Ārējā stūra vāks, ierīču montāžas kanālam Rapid 80, tips 70130 GK-AH70130RW 6274410
1 Gabals

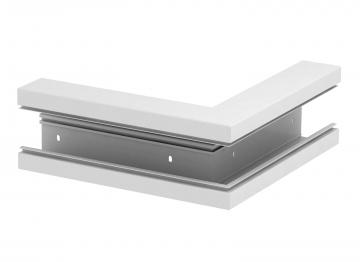

Ārējais stūris, ierīču montāžas kanālam Rapid 80, tips GK-70130 Ārējais stūris, ierīču montāžas kanālam Rapid 80, tips GK-70130 GK-A70130RW 6274510
1 Gabals

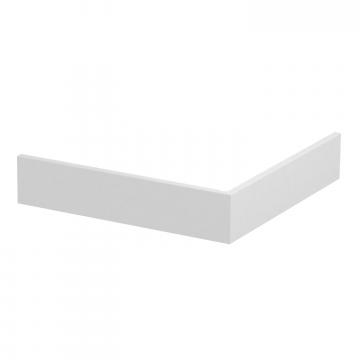

Ārējā stūra vāka augšējā daļa, plastmasa, gluds Ārējā stūra vāka augšējā daļa, plastmasa, gluds GK-OTGARW 6274790
1 Gabals
Plakanā leņķa profila vāks, ierīču montāžas kanālam, Rapid 80, tips 70130 Plakanā leņķa profila vāks, ierīču montāžas kanālam, Rapid 80, tips 70130 GK-FH70130RW 6274420
1 Gabals
Plakans leņķa profils, ierīču montāžas kanālam Rapid 80, tips GK-70130 Plakans leņķa profils, ierīču montāžas kanālam Rapid 80, tips GK-70130 GK-F70130RW 6274520
1 Gabals

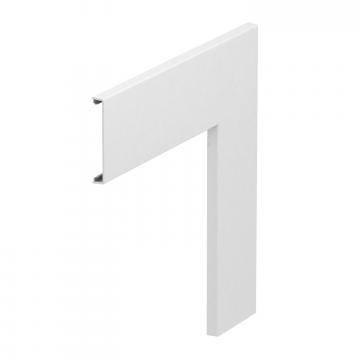

Plakanā leņķa vāks, plastmasa, gluds Plakanā leņķa vāks, plastmasa, gluds GK-OTGFRW 6274490
1 Gabals

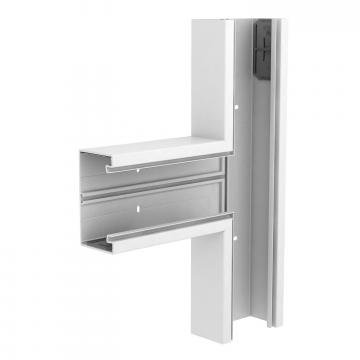

T veida detaļa, ierīču montāžas kanālam Rapid 80, tips GK-70130 T veida detaļa, ierīču montāžas kanālam Rapid 80, tips GK-70130 GK-T70130RW 6274560
1 Gabals
Kanāla skavas KL80A Kanāla skavas KL80A KL80A 6288640
20 Gabals
Kontaktligzda AR45, divvietīga Kontaktligzda AR45, divvietīga SDE-RW D0RW2 6119407
1 Gabals
Lejupielādes

Lejupielāde

ES Atbilstības deklarācija GK-70130RW / 6274500 , 0.17MB , pdf
Lejupielāde
Apvienotās Karalistes atbilstības deklarācija GK-70130RW / 6274500 , 0.14MB , pdf

Lejupielāde
Lejupielāde

Šim produktam nav pieejami preču apraksti
