Ieliekama loksne DD 3000 | 200 |

morepic-1

morepic-2

Ieliekama loksne DD

Preces Nr. 6103352 | EAN 4012196029150

Preces Nr. / Tips

Garums	3000 mm

Platums

Produkta apraksts

Produkta apraksts

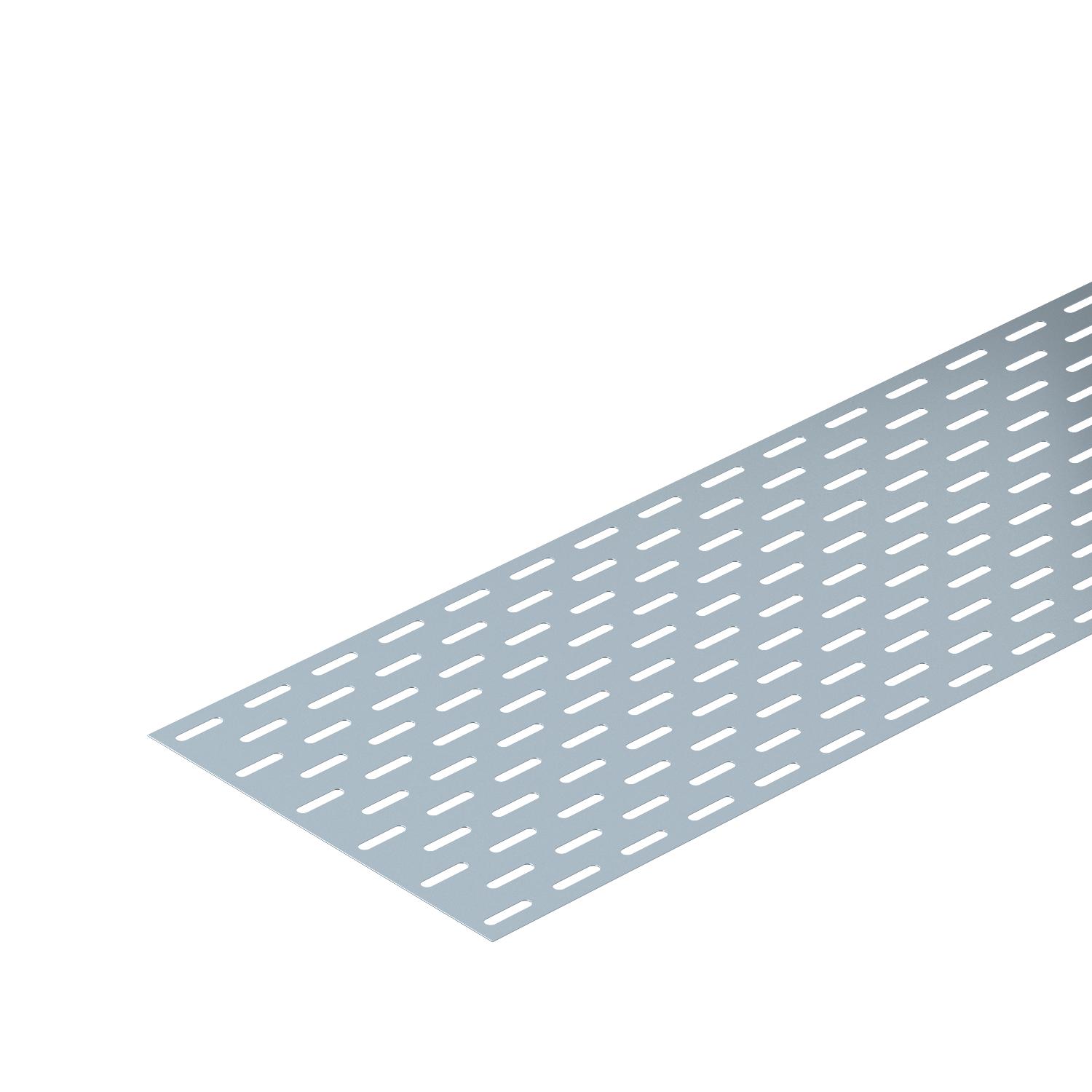

Ieliekama loksne ievietošanai kabeļu trepēs.
Stiprināšanai gara laiduma kabeļu trepēs izmantojiet tipa FR SB 6 x 30 apaļās plakangalvas skrūves ar kombinēto uzgriezni.

Tehniskie dati

Izmēri

Augstums	45 mm
Garums	3000 mm
Izmērs	200x3000
Izmērs B	200 mm
Krāsa	cinks

Materiāla biezums	1 mm
Materiāls	Tērauds
Platums	200 mm
Virsma	nepārtraukti cinkots cinks/alumīnijs, Double Dip

Visi tipi

Visi tipi

Tips	Garums	Platums	Preces Nr.	Daudzums	mazākā pārd. vien.
ELB-L 20 DD	3000 mm	200 mm	6103352	m	3 m
ELB-L 30 DD	3000 mm	300 mm	6103356	m	3 m
ELB-L 40 DD	3000 mm	400 mm	6103360	m	3 m
ELB-L 50 DD	3000 mm	500 mm	6103364	m	3 m
ELB-L 60 DD	3000 mm	600 mm	6103368	m	3 m

Piederumi

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F	FRSB 6x30 F	6406907	Gabals	100 Gabals

Lejupielādes

Datu lapa ELB-L 20 DD / 6103352 , 0.22MB , pdf

Vadlīnijas KTS Kabeltragsysteme , 1.61MB , pdf

Brošūra Metinātu kabeļu trepju sistēma , 2.10MB , pdf

Katalogs Kabeltragsysteme , 45.23MB , pdf

ES Atbilstības deklarācija ELB-L 20 DD / 6103352 , 0.15MB , pdf

Apvienotās Karalistes atbilstības deklarācija ELB-L 20 DD / 6103352 , 0.09MB , pdf

Lejupielāde

Montāžas instrukcija Weitspannkabelleitern , 11.33MB , pdf

Montāžas instrukcija General information on the mounting , 2.61MB , pdf

Produkta zīmējums ELB-L 20 DD / 6103352, 80.93 kB, jpg

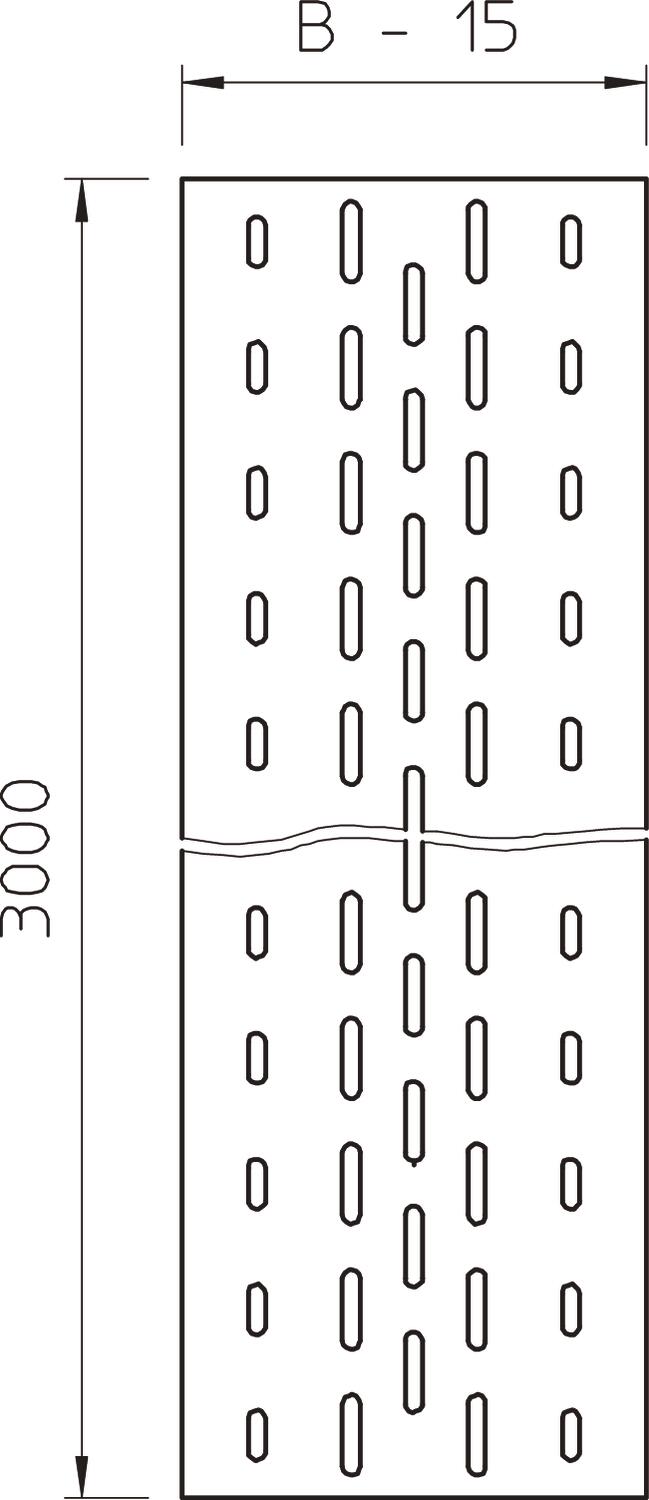

Dimensiju zīmējums ELB-L 20 DD / 6103352, 55.15 kB, jpg

ELB-L 20 DD / 6103352

6103352_KSTP1.stp, 3.78 MB

Einlegeblech_185_FS_FT_DD_A2.rfa, 1.43 MB
