Iekšējā stūra profils, ierīču montāžas kanālam Rapid 45-2, tips GK-53160 dzidri balts; RAL 9010

morepic-1

morepic-2

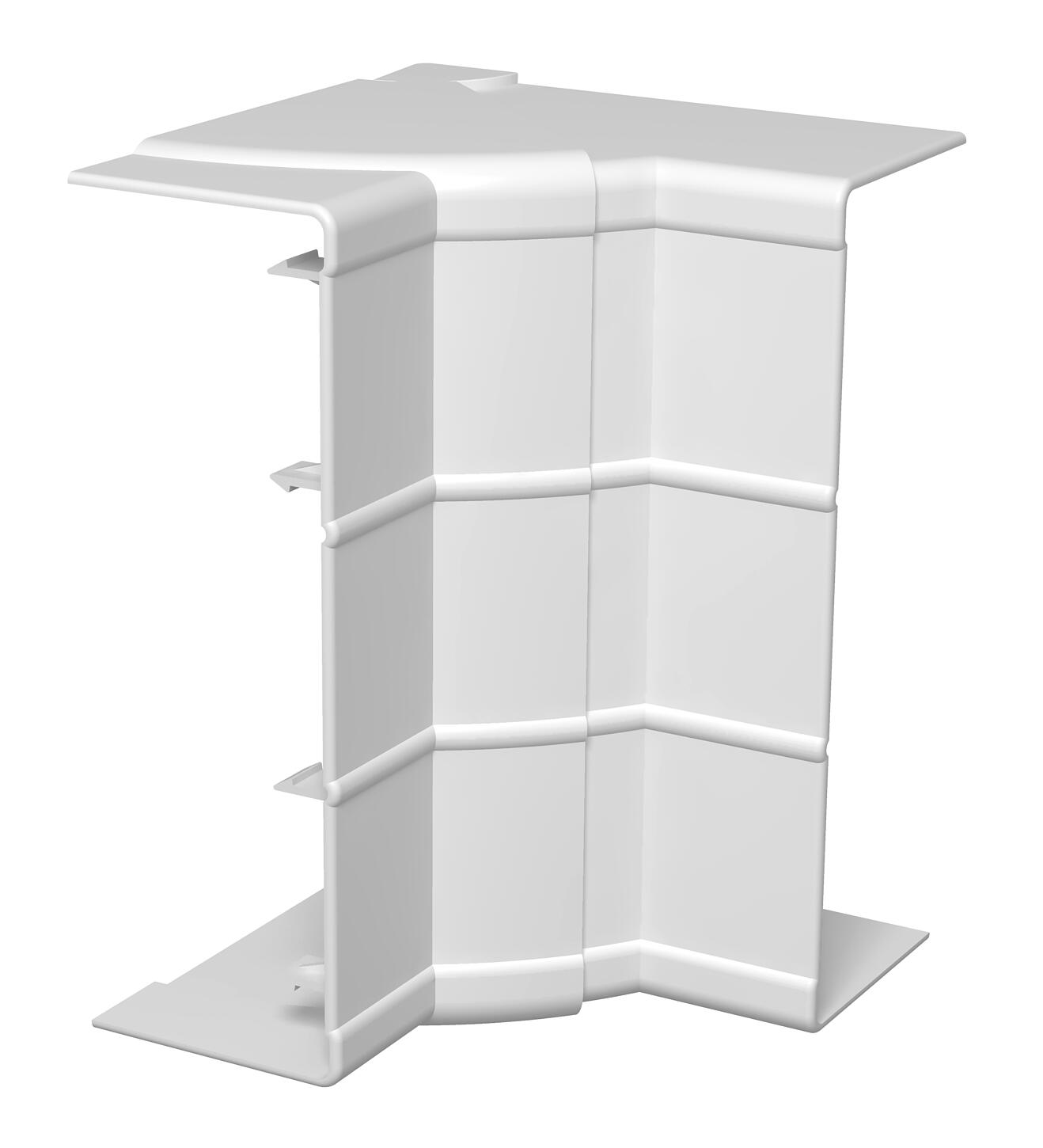

Iekšējā stūra profils, ierīču montāžas kanālam Rapid 45-2, tips GK-53160

Preces Nr. 6116201 | EAN 4012195428688

Preces Nr. / Tips	6116201 / GEK-KI53160-3

Krāsa	dzidri balts; RAL 9010

Produkta apraksts

Produkta apraksts

Iekšējais stūris ierīču montāžas kanālu Rapid 45 virziena maiņai. Fasondetaļas var ieregulēt 80 - 103° diapazonā.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK08
Aizsardzības veids	IP30
Aizsargplēve	nē
Antibakteriāla apstrāde	nē
Augšējās daļas platums 2	45 mm
Augšējās daļas platums 3	45 mm
Augšējo daļu montāžas veids	iekšpusē
Augstums	55,4 mm
Forma	Universāls
Garums	120 mm
Grīdā izveidotas atveres montāžas vajadzībām	nē
Izmantošanas temperatūras diapazons maks.	60 °C

Izmantošanas temperatūras diapazons min.	-15 °C
Izmērs	53x160
Izpildījums	Apvalka detaļa
Kabeļu skava	nē
Kanāla savienotājs	nē
Krāsa	dzidri balts; RAL 9010
Leņķa diapazons maks.	103 mm
Leņķa diapazons min.	80 mm
Materiāls	Polivinilhlorīds
Nesatur halogēnus	nē
Platums	169,2 mm
Vāku skaits	1

Visi tipi

Visi tipi

Tips	Krāsa	Preces Nr.	Daudzums	mazākā pārd. vien.
GEK-KI53160-3	dzidri balts; RAL 9010	6116201	Gabals	2 Gabals

Lejupielādes

Datu lapa GEK-KI53160-3 / 6116201 , 0.16MB , pdf

Katalogs Geräteeinbaukanäle und Säulen , 28.91MB , pdf

ES Atbilstības deklarācija GEK-KI53160-3 / 6116201 , 0.17MB , pdf

Zīmes atļauja „VDE” zīmes atļauja, „Rapid 45” ierīču montāžas kanāls, plastmasas sistēmas , 0.17MB , pdf

Lejupielāde

Zīmes atļauja SGS sertifikāts ierīču montāžas kanālam „Rapid 45”, plastmasa SGS sertifikāts SGS sertifikāts ierīču montāžas kanālam „Rapid 45”, plastmasa , 0.70MB , pdf

Lejupielāde

Drošības datu lapa PVC_materiāla dati , 0.02MB , pdf

Produkta zīmējums GEK-KI53160-3 / 6116201, 43.59 kB, jpg

Dimensiju zīmējums GEK-KI53160-3 / 6116201, 24.58 kB, jpg

Šim produktam nav pieejami preču apraksti

6116201_KSTP1.stp, 1.41 MB
