Piezīme: Šī prece vairs netiek ražota.

Iekaramā skava tunelim 320

morepic-1

morepic-2

Iekaramā skava tunelim

Preces Nr. 6364007 | EAN 4012195924463

Preces Nr. / Tips

Platums

Produkta apraksts

Produkta apraksts

Speciālā piekares skava tuneļu konstrukcijās ievietotām kabeļu nesošajām sistēmām. Pārējie varianti kā starpskavas un savienojuma skavas, kā arī dažādu formu galvas pēc pieprasījuma.

Tehniskie dati

Izmēri

Augstums	40 mm
Funkciju nodrošināšana	jā
Garums	170 mm
Izmērs	170x320
Izmērs B	220 mm
Izmērs b	125 mm
Izmērs l	280 mm
Izmērs L	320 mm

Materiāla biezums	4 mm
Materiāls	Nerūsējošais tērauds 1.4547
Piemērots kabeļu renei	jā
Piemērots kabeļu trepēm	jā
Piemērots režģveida renei	jā
Platums	320 mm
Virsma	neizolēts, apstrādāts

Visi tipi

Visi tipi

Tips	Platums	Preces Nr.	Daudzums	mazākā pārd. vien.
AHB-T1712 VA4547	220 mm	6363997	Gabals	16 Gabals
AHB-T1722 VA4547	320 mm	6364007	Gabals	14 Gabals

Piederumi

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F	FRSB 6x16 F	6406157	Gabals	100 Gabals

Lejupielādes

Datu lapa AHB-T1722 VA4547 / 6364007 , 0.21MB , pdf

Vadlīnijas Ugunsdrošība elektrotehnikā – rokasgrāmata par ugunsdrošām instalācijām ēkās , 2.10MB , pdf

Vadlīnijas KTS Kabeltragsysteme , 1.61MB , pdf

Brošūra Zwischendeckeninstallationen , 2.10MB , pdf

Katalogs Kabeltragsysteme , 45.23MB , pdf

ES Atbilstības deklarācija AHB-T1722 VA4547 / 6364007 , 0.15MB , pdf

Montāžas instrukcija General information on the mounting , 2.61MB , pdf

Produkta zīmējums AHB-T1722 VA4547 / 6364007, 45.39 kB, jpg

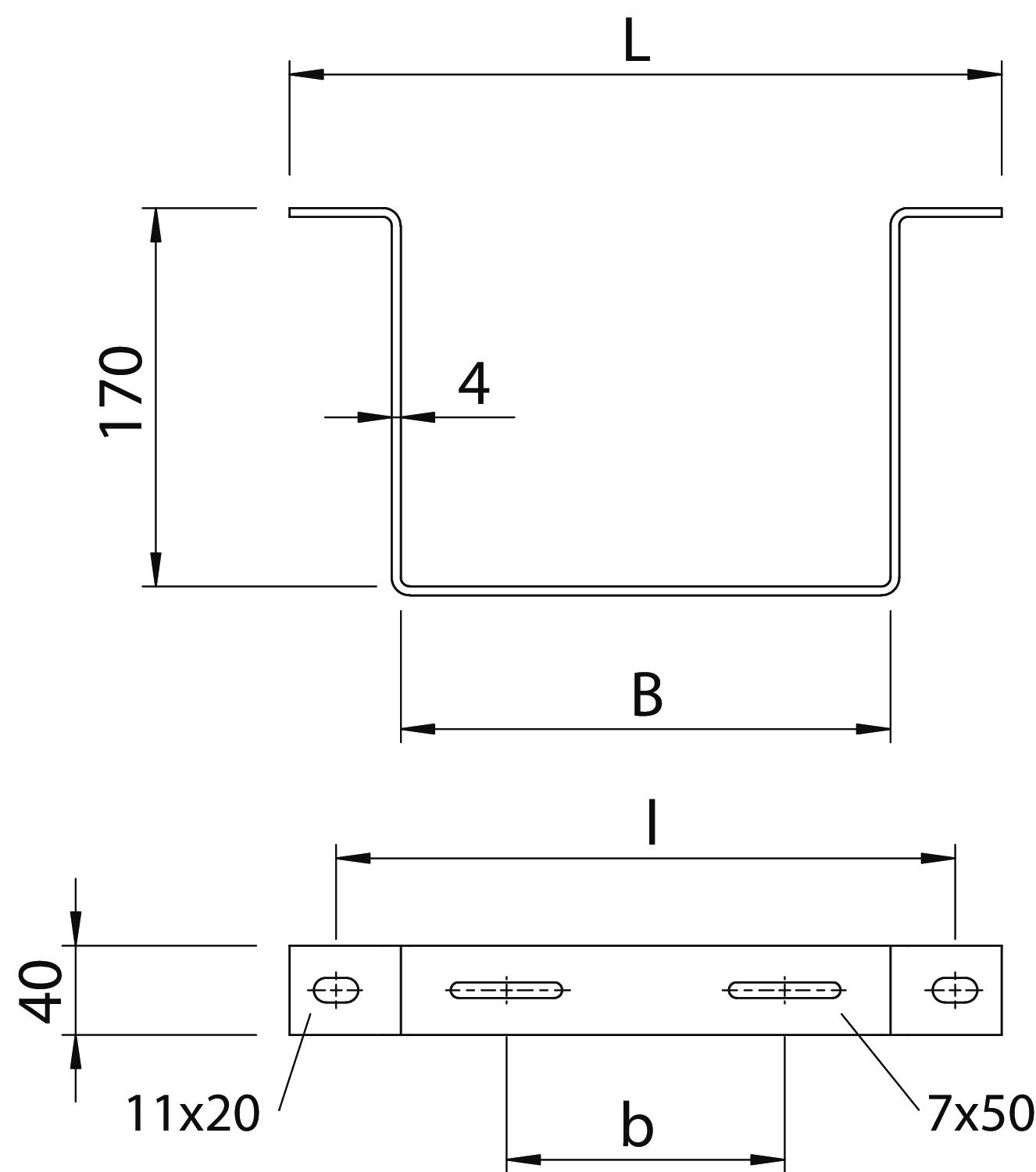

Dimensiju zīmējums AHB-T1722 VA4547 / 6364007, 56.44 kB, jpg

AHB-T1722 VA4547 / 6364007

6364007_KSTP1.stp, 114.86 kB
