HW ierīču-savienojumu kārba dobai sienai 61 61 | 68 | 68 | 20/25 mm | 10

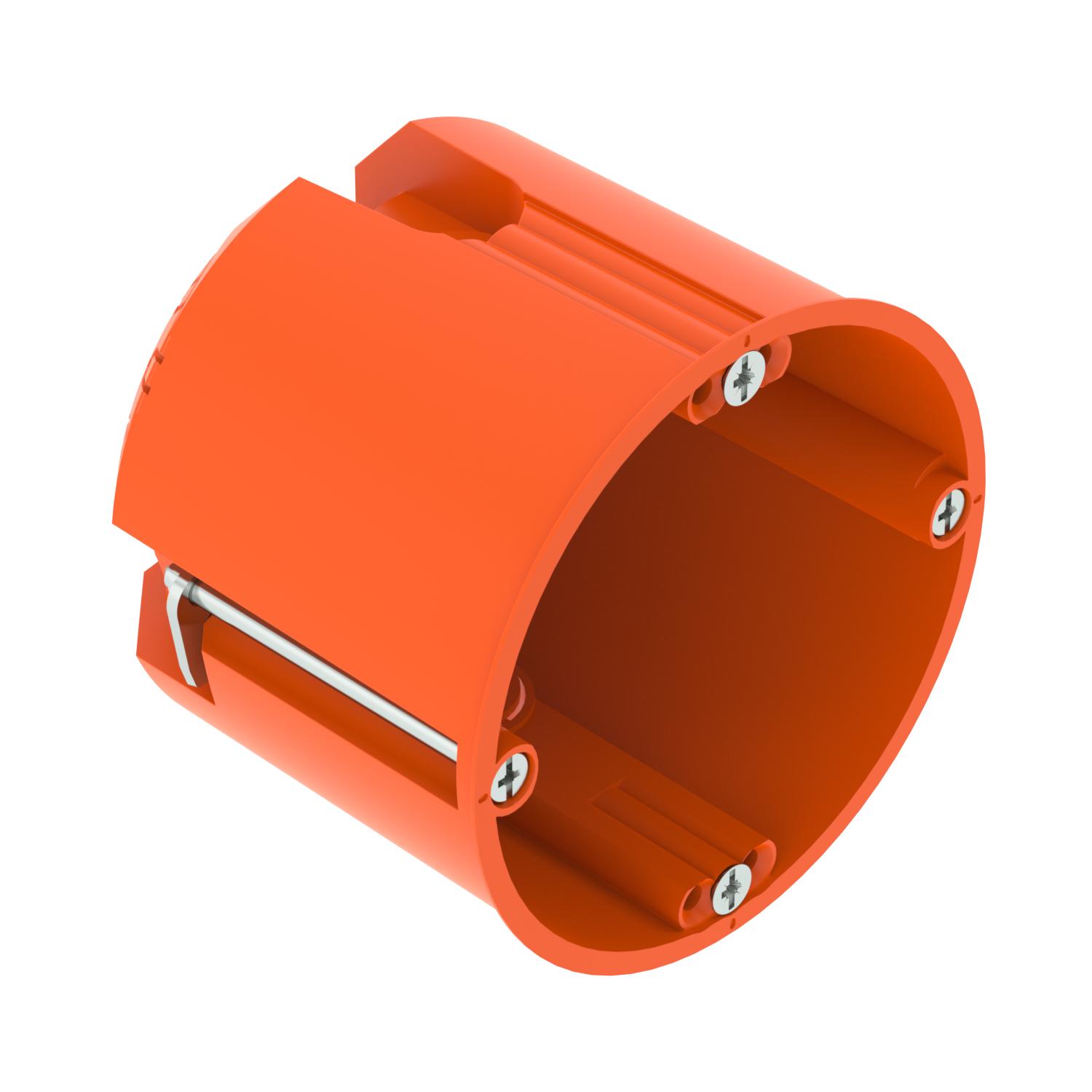

HW ierīču-savienojumu kārba dobai sienai 61

Preces Nr. 2003804 | EAN 4012196687084

Preces Nr. / Tips	2003804 / HG 61

Augstums	61 mm

Diametrs	68 mm

Frēzējamā cauruma diametrs	68 mm

caurules diametram	20/25 mm

Ievadu skaits	10

Produkta apraksts

Produkta apraksts

Ierīču kārbas dobai sienai izmantošanai dobās sienās ar iebūves dziļumu vismaz 61 mm un plākšņu biezumu 5 - 40 mm. • 2 x 3 skrūvju vietas
• ierīču skrūves, skavas uzliktņi
• 2 kombinēti cauruļu ievadi Ø 20 un 25 mm
• 4 ievadi NYM vadiem 3 x 1,5 mm
• 2 ievadi NYM vadiem 3 x 2,5 mm² vai 5 x 1,5 mm²
• 2 ievadi NYM vadiem 5 x 2,5 mm² vai 7 x 1,5 mm²
• savienojums ar citām ierīču kārbām ar savienojuma balstu tipu ZH 11-V
piegādes piederumi: 10 x savienojuma balsti tips ZH 11-V
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP30
Ar skrūvēm	jā
Atveres veids_	NYM-vadi, datu pārraides kabeļi un gofrētās caurules
Augstums	61 mm
Balsti	Savienojuma balsts
caurules diametram	20/25 mm
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,104 kg CO₂e / 1 Gabals
Diametrs	68 mm
Forma	apaļš
Frēzējamā cauruma diametrs	68 mm
Hermētisks	nē
Ieliktņu skaits	1
Ierīču stiprinājums	Skrūves
Ievadu skaits	10
Izmērs	Ø68mm, H61mm
Kabeļu ievadi 3 x 1,5 mm²	4

Kabeļu ievadi 3 x 2,5 mm² / 5 x 1,5 mm²	2
Kabeļu ievadi 5 x 2,5 mm² / 7 x 1,5 mm²	2
Kabeļu ievadi mazam spriegumam	2
Korpusa caurvada veids	Izlaušanas atvere
Krāsa	oranžs
Materiāls	Polipropilēns
Nesatur halogēnus	jā
Nominālais diametrs maks.	2,5 mm²
Nominālais diametrs min.	1,5 mm²
Nominālais spriegums	400 V
Piemērots plāksnēm ar biezumu maks.	40 mm
Piemērots plāksnēm ar biezumu min.	5 mm
Triecienizturīgs	jā
ugunsizturīgs	atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 850°C
Vāka nostiprināšana	Skrūves
Vāks	bez

Visi tipi

Visi tipi

Tips	Augstums	Diametrs	Frēzējamā cauruma diametrs	caurules diametram	Ievadu skaits	Preces Nr.	Daudzums	mazākā pārd. vien.
HG 61	61 mm	68 mm	68 mm	20/25 mm	10	2003804	Gabals	25 Gabals

Piederumi

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
HW izlīdzinošais gredzens	ZH 68-AR	2003840	Gabals	10 Gabals
HW apmetuma izlīdzināšanas gredzens 10	ZH 10-AR	2003842	Gabals	25 Gabals
HW apmetuma izlīdzināšanas gredzens 20	ZH 20-AR	2003844	Gabals	25 Gabals
HW savienojuma balsti dobo sienu kārbām	ZH 11V	2003846	Gabals	10 Gabals
Iekšpusē esošs vāks ierīču kārbai dobai sienai	ZH 60-ID	2003848	Gabals	25 Gabals
