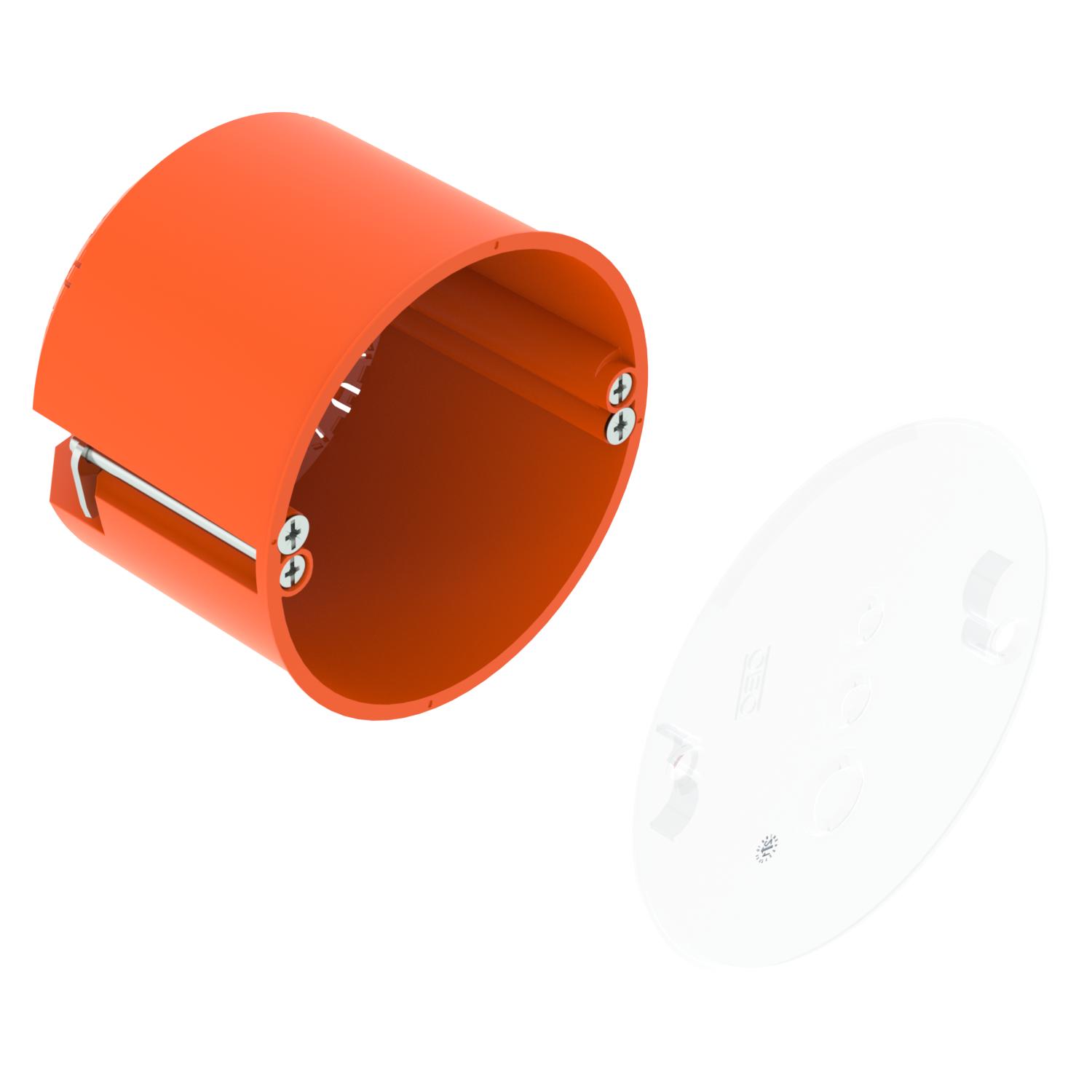

HW ierīču kārba dobai sienai 61, CEE/PERILEX, ar vāku
Preces Nr. 2003820 | EAN 4012196714650
- Produkta apraksts
-
Produkta aprakstsCEE/PERILEX ierīču kārba dobai sienai ar vāku izmantošanai dobās sienās ar iebūves dziļumu vismaz 61 mm un plākšņu biezumu 5 - 40 mm.
• 2 skrūvju vietas
• ierīču skrūves, skavas uzliktņi
• 3 kombinēti cauruļu ievadi Ø 20 un 25 mm
• 3 ievadi NYM vadiem 3 x 2,5 mm² vai 5 x 1,5 mm²
• 2 ievadi NYM vadiem 5 x 2,5 mm² vai 7 x 1,5 mm²
• 1 ievads NYM vadiem 3 x 1,5 mm²
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
-
- Tehniskie dati
-
Tehniskie dati

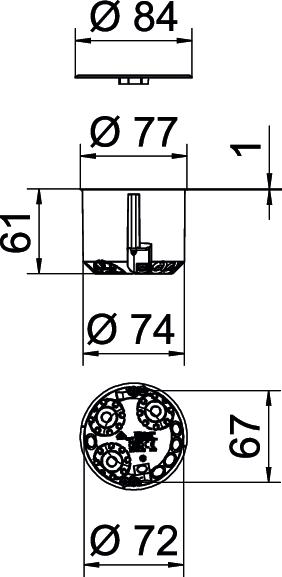

Aizsardzības veids IP30 Ar skrūvēm jā Atveres veids_ NYM-vadi un caurule Augstums 61 mm Balsti bez caurules diametram 20/25 mm CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,137 kg CO₂e / 1 Gabals Diametrs 74 mm Forma apaļš Frēzējamā cauruma diametrs 74 mm Hermētisks nē Ieliktņu skaits 1 Ierīču stiprinājums Skrūves Ievadu skaits 9 Izmērs Ø74mm, H61mm Kabeļu ievadi 3 x 1,5 mm² 1 Kabeļu ievadi 3 x 2,5 mm² / 5 x 1,5 mm² 3 Kabeļu ievadi 5 x 2,5 mm² / 7 x 1,5 mm² 2 Kombinētie ievadi Ø 20 / 25 mm 3 Korpusa caurvada veids Izlaušanas atvere Krāsa oranžs Materiāls Polipropilēns Nesatur halogēnus jā Nominālais diametrs maks. 2,5 mm² Nominālais diametrs min. 1,5 mm² Nominālais spriegums 400 V Piemērots plāksnēm ar biezumu maks. 40 mm Piemērots plāksnēm ar biezumu min. 5 mm Triecienizturīgs jā ugunsizturīgs atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 850°C Vāka nostiprināšana Skrūves Vāka skrūvju attālums 67 mm Vāks balts - Visi tipi
- Lejupielādes
-
Datu lapa HG 61-AD-D / 2003820 , 0.28MB , pdfES Atbilstības deklarācija HG 61-AD-D / 2003820 , 0.16MB , pdfZīmes atļauja VDE atļauja HG 61 , 0.34MB , pdfMontāžas instrukcija Montāžas instrukcija HW dobo sienu kārbām , 8.26MB , pdf
