HW dobo sienu sienas izvada kārba, dubulta, hermētiska

Preces Nr. 2003834 | EAN 4012197244842

2003834 / HG 45-WAD-LD
35 mm
4
Produkta apraksts
Produkta apraksts

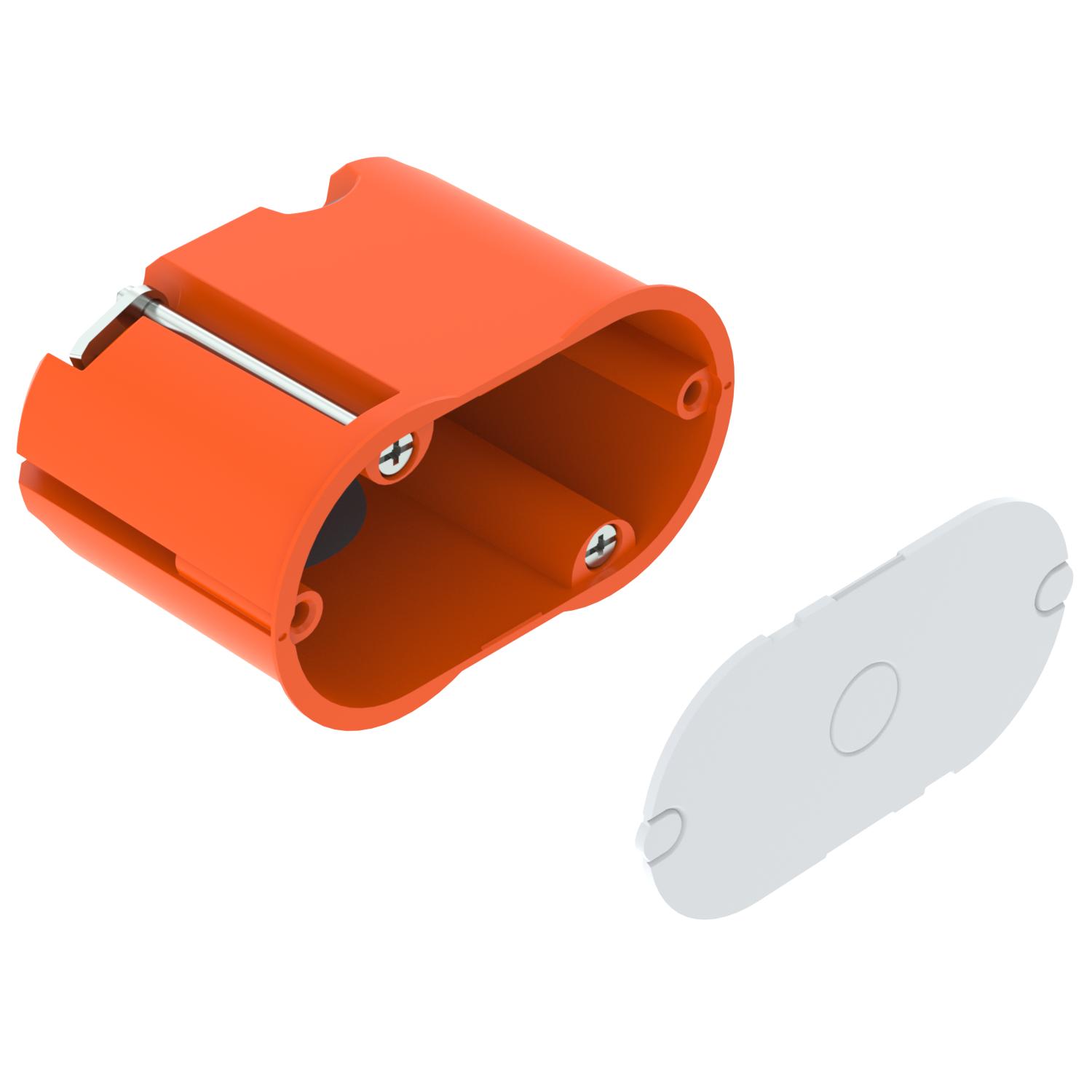

Hermētiska, dubultā sienas izvades kārba dobām sienām, sienas apgaismojuma vai skaļruņu montāžai. Ar vāku.

• 1 ievads NYM vadiem 3 x 2,5 mm² vai 5 x 1,5 mm²
• 2 ievadi NYM vadiem 3 x 1,5 mm²
• 1 kombinētais cauruļu ievads Ø 20 un 25 mm
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • halogēnu nesaturoši; hloru, fluoru un bromu nesaturoši
  • ugunsizturīgs 850 °C
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Aizsardzības veids IP 30
  • Nominālais šķērsgriezums 1,5 mm²
  • Nominālais spriegums 400 V
Tehniskie dati

Tehniskie dati

Aizsardzības veids IP30
Ar skrūvēm
Atveres veids_ NYM vadi un caurule
Augstums 45 mm
caurules diametram 20/25 mm
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,08 kg CO₂e / 1 Gabals
Forma ovāls
Frēzējamā cauruma diametrs 35 mm
Garums 68 mm
Hermētisks
Ierīču stiprinājums Skrūves
Ievadu skaits 4

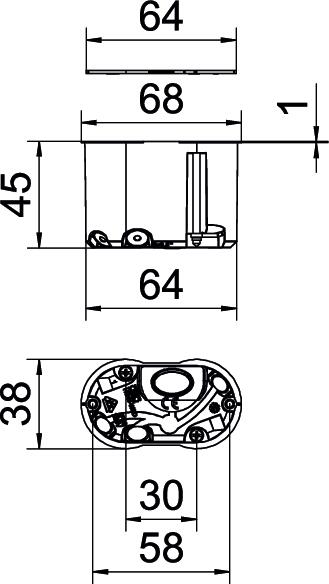

Izmērs 68x38x45
Kabeļu ievadi 3 x 1,5 mm² 2
Kabeļu ievadi 3 x 2,5 mm² / 5 x 1,5 mm² 1
Kombinētie ievadi Ø 20 / 25 mm 1
Korpusa caurvada veids Ievades membrāna
Krāsa oranžs/pelēks
Materiāls Polipropilēns/termoplastisks elastomērs
Nesatur halogēnus
Nominālais diametrs maks. 1,5 mm²
Nominālais diametrs min. 1,5 mm²
Nominālais spriegums 400 V
Piemērots plāksnēm ar biezumu maks. 40 mm
Piemērots plāksnēm ar biezumu min. 5 mm
Platums 38 mm
Triecienizturīgs
ugunsizturīgs atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 850°C
Vāka nostiprināšana uzliekams un nofiksējams
Vāks balts
Visi tipi

Visi tipi

Tips Frēzējamā cauruma diametrs Ievadu skaits Preces Nr. Daudzums mazākā pārd. vien.
HG 45-WAD-LD 35 mm 4 2003834
25 Gabals
