- Produkta apraksts
-
Produkta apraksts

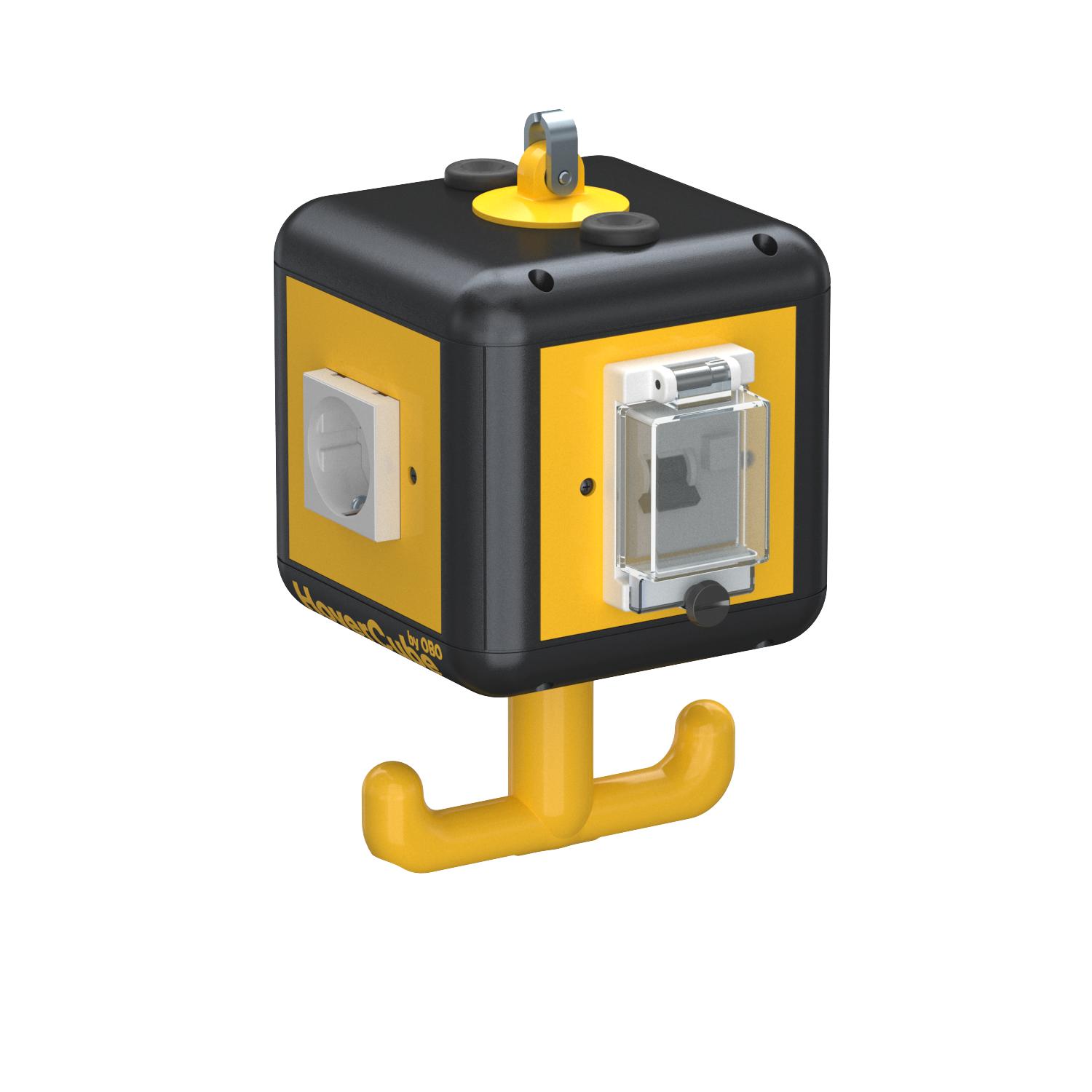

VH-4 ar decentralizētu drošinātāju pārslodzes/strāvas noplūdes (16 A/30 mA) gadījumā tieši slēdz FI/LS slēdzi. Atkārtota ieslēgšana var notikt ar barošanas bloku.
Aprīkojums:
2 x vienvietīgas iezemētas kontaktligzdas, 16 A/250 V ar paaugstinātas drošības pieskāršanās aizsardzību, ar rūpnīcā sagatavotu vadojumu vienai maiņstrāvas ķēdei, pieslēgums ar 1 x spaili, 3 polu, ar starpsienu strāvas ķēžu nodalīšanai un FI/FL slēdzi.
Neaprīkota puse ar brīvu lauku individuālai aprīkošanai objektā (piem., nosegplāksne, pārsegums iebūvējamām ierīcēm/Modul 45 ierīcēm).
- Tehniskie dati
-
Tehniskie dati

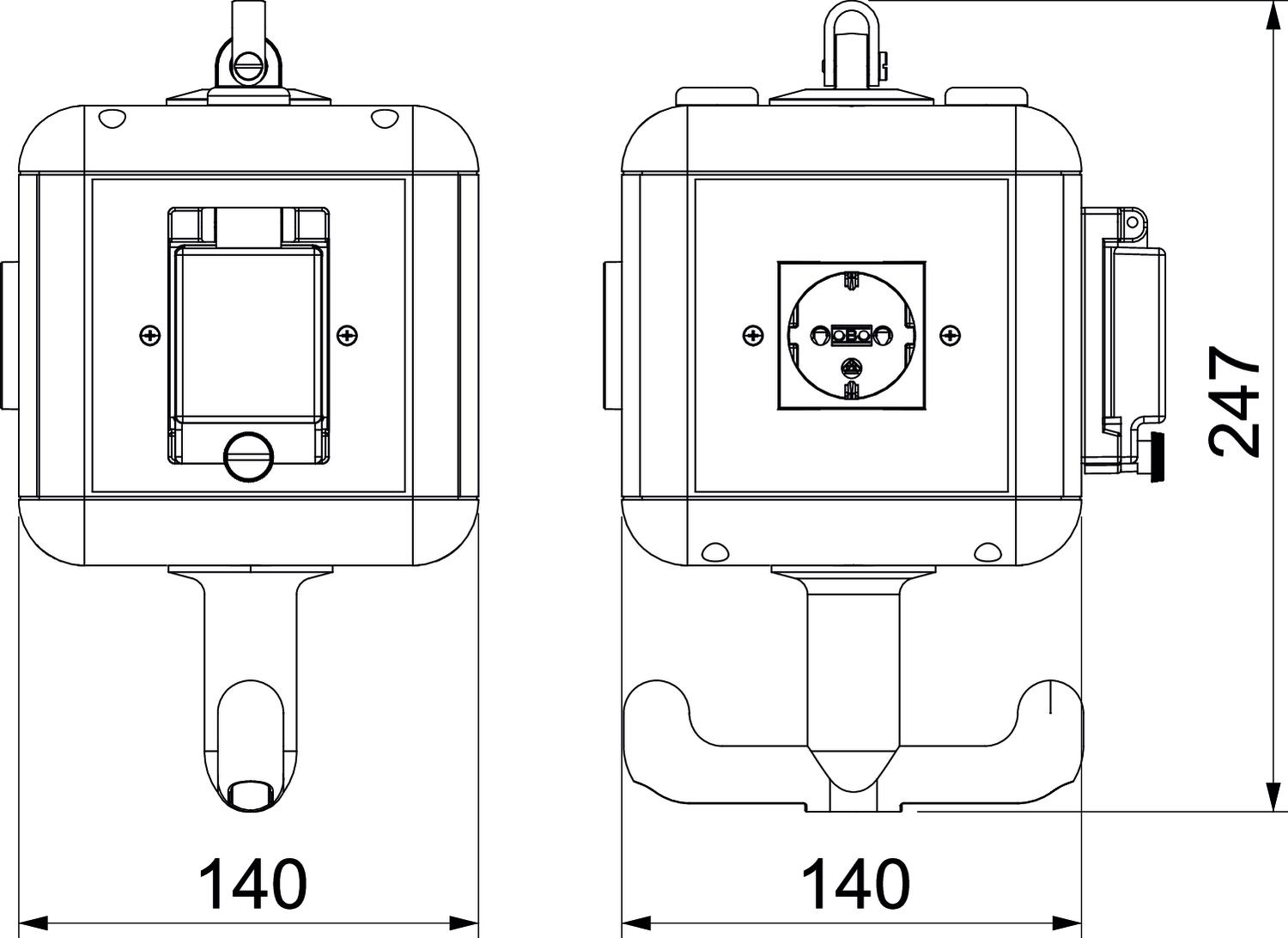

Aizsardzības veids IP20 Augstums 247 mm CEE kontaktligzda – 125 A. bez CEE kontaktligzda – 16 A bez CEE kontaktligzda – 32 A bez CEE kontaktligzda – 63 A bez Citas iebūvētas ierīces un/vai tukšas vietas 1 Dziļums 175 mm FI aizsardzības slēdzis FI ar IFN 0,03 A (standarts) Ievadīšana tīklā / pieslēgšanas iespējas Citi Krāsa grafītmelns; RAL 9011 Lietošana iekarams Materiāls Poliamīds Militārais izpildījums nē Platums 140 mm SCHUKO kontaktligzdu skaits 2 - Visi tipi
- Lejupielādes
-
Datu lapa VH-4 2SD FILS / 6109780 , 0.17MB , pdfKatalogs Iebūvējamās sistēmas , 28.45MB , pdfAtbilstības deklarācija VH-4 2SD FILS / 6109780 , 0.15MB , pdfMontāžas instrukcija Montāžas instrukcija HoverCube (nokomplektēts) , 3.74MB , pdfMontāžas instrukcija Montāžas instrukcija „VH-4/...”; „VH-4L/...” , 0.06MB , pdfMontāžas instrukcija Montagekit VH , 10.17MB , pdf
