GES9 kanāla posms, augstums 60-110 mm 2400 | 500 | 60 | 110 | 6

GES9 kanāla posms, augstums 60-110 mm

Preces Nr. 7424722 | EAN 4012195244899

Preces Nr. / Tips

Garums	2400 mm

Platums

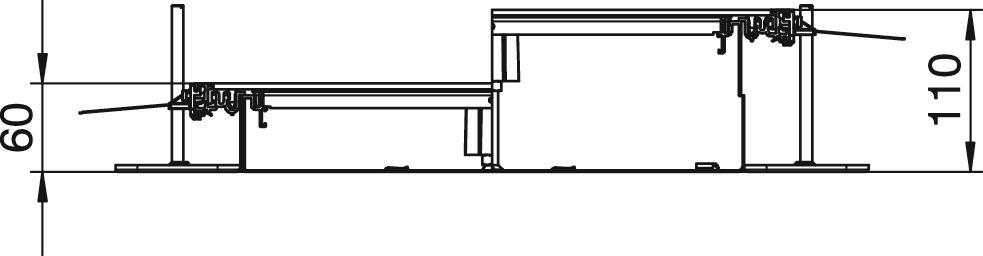

Kanāla augstums min.	60 mm

Kanāla augstums maks.	110 mm

Vāķi

Produkta apraksts

Produkta apraksts

Montāžai gatavs kanāla posms ar 3 vai 6 ierīču montāžas vākiem vadu ievilkšanai un iebūvējamo vienību ar nominālo izmēru 9 montāžai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem) un kanāla vāka ar noslēgtu montāžas atveri. Grīdā montējama rene ar stiprinājuma mēlītēm starpliku pašfiksējošai montāžai. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un augstumā regulējami vāka savienojuma balsti: 3 gab. kanāliem ar nominālo platumu 400 un 6 gab. kanāliem ar nominālo platumu 500 un 600. Piegādājot kanāla vāki ir pieskrūvēti.

Tehniskie dati

Tehniskie dati

Ar atveri pieslēgumam	jā
Ar pārlaidumu	jā
Ar potenciālu izlīdzināšanu	nē
Ar starpsienu	nē
Atdalāms	jā
Augšējā daļa, noņemama	jā
Augstuma regulēšanas diapazons maks.	110 mm
Augstuma regulēšanas diapazons min.	60 mm
Garums	2400 mm
Grīdas plāksne	jā
Iespējams iemontēt blīvi	jā
Iespraužamo starpsienu skaits	2
Izmērs	2400x500x60
Kanāla augstums maks.	110 mm
Kanāla augstums min.	60 mm
Materiāls	Tērauds

Minimālais grīdas pamatnes augstums	60
Montāžas atvere	kvadrātisks
Montāžas atvere	servisa modulim
Montāžas atvere virsgrīdas tvertnei	nē
Montāžas atveres pārsegums	jā
Nominālais lielums ierīču iebūvēšanas vienībai	9
Paredzēto iebūvējamo vienību skaits	6
Piemērots kompensācijas šuvei	nē
Platums	500 mm
Sekciju skaits	3 St.
Starpsienas stiprinājums	iespraust
Vāka materiāla biezums	4
Vāka nostiprināšana ar ātru fiksāciju	nē
Vāķi	6
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Garums	Platums	Kanāla augstums min.	Kanāla augstums maks.	Vāķi	Preces Nr.	Daudzums	mazākā pārd. vien.
OKA-W4006050D9	2400 mm	400 mm	60 mm	110 mm	3	7424720	m	2,4 m
OKA-W5006050D9	2400 mm	500 mm	60 mm	110 mm	6	7424722	m	2,4 m
OKA-W6006050D9	2400 mm	600 mm	60 mm	110 mm	6	7424724	m	2,4 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

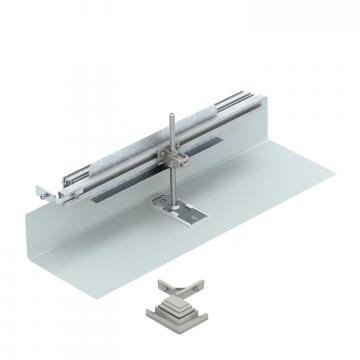

Komplekts leņķa atzarojuma pa kreisi izveidošanai, augstums 40-150 mm	OKA-G50040150FBL	7423956	Gabals	1 Gabals

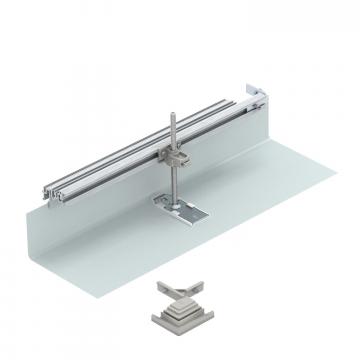

Komplekts leņķa atzarojuma pa labi izveidošanai, augstums 40-150 mm	OKA-G50040150FBR	7423976	Gabals	1 Gabals
Kanāla gala elements, augstums 40-150 mm	OKA-G50040150ES	7424286	Gabals	1 Gabals
Komplekts kanāla T veida atzarojuma un krusta izveidošanai	OKA FB2 TX	7424821	Gabals	1 Gabals
Aizsargvada pieslēguma leņķis	8AWR	6288704	Gabals	10 Gabals

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Starplika, kanāla augstums 40 mm	OKA2 TW 40	7401988	m	2,4 m
Starplika, kanāla augstums 50 mm	OKA2 TW 50	7401992	m	2,4 m
Starplika, kanāla augstums 60 mm	OKA2 TW 60	7401996	m	2,4 m
Starplika, kanāla augstums 70 mm	OKA2 TW 70	7402000	m	2,4 m
Starplika, kanāla augstums 80 mm	OKA2 TW 80	7402004	m	2,4 m
Starplika, kanāla augstums 90 mm	OKA2 TW 90	7402008	m	2,4 m
Vakuuma satvērējs, 300 N	WZ 1029	7408634	Gabals	1 Gabals
