GES4 kanāla posms, augstums 40-140 mm

Preces Nr. 7424122 | EAN 4012195243465

2400 mm
40 mm
140 mm
3
Produkta apraksts
Produkta apraksts

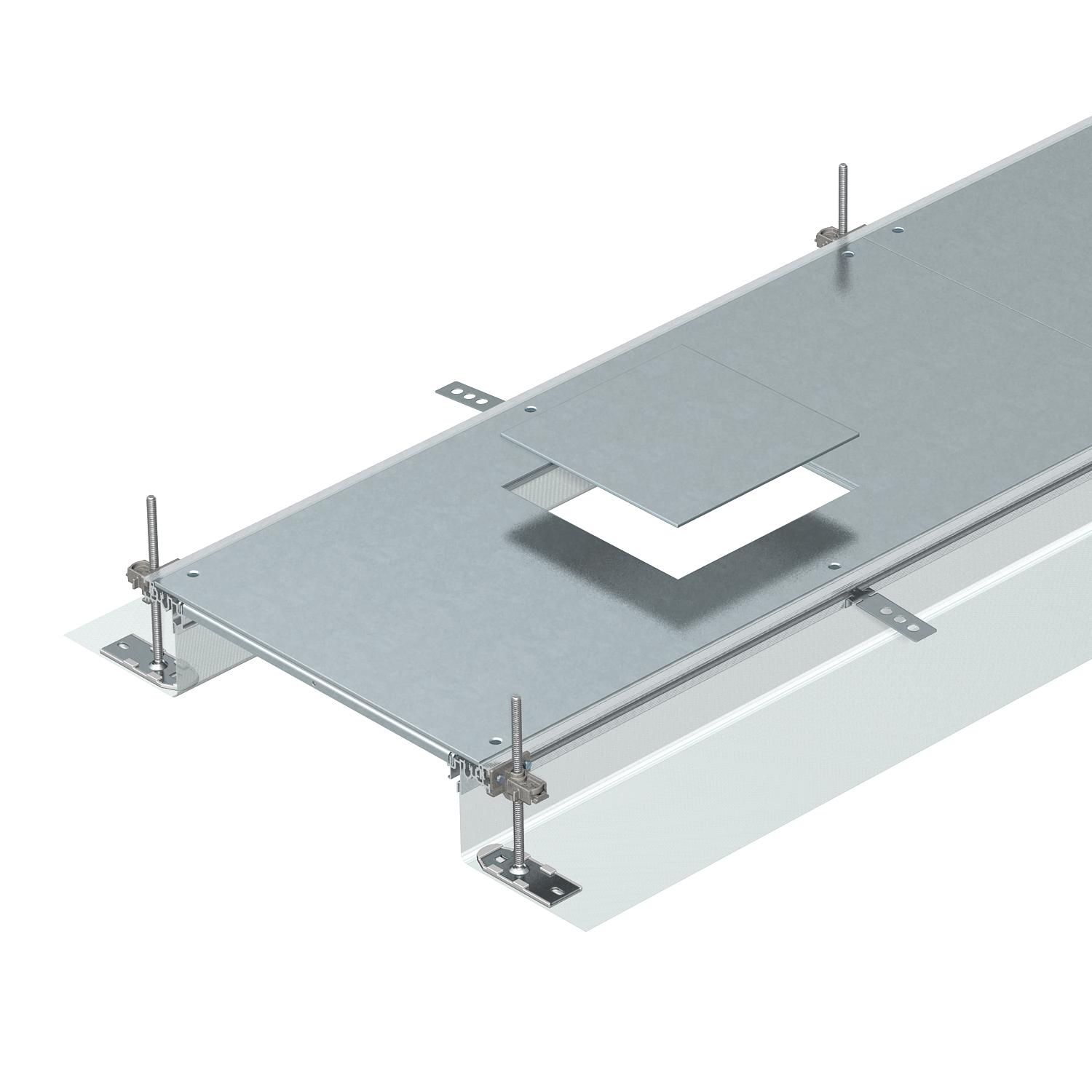

Montāžai gatavs kanāla posms ar 3 ierīču montāžas vākiem vadu ievilkšanai un iebūvējamo vienību ar nominālo izmēru 4 montāžai, sastāv no diviem sānu profiliem ar pieliktu elastīgu sānu sienu no metāla sieta, 4 mm grīdas seguma salaidumprofiliem un kanāla vāka ar noslēgtu montāžas atveri. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un 3 vāka savienojuma blīvējumi (kanāliem ar nominālo platumu 300) vai 3 vāka savienojuma balsti kanāliem ar nominālo platumu 400 un 6 vāka savienojuma balsti kanāliem ar nominālo platumu 500 un 600. Obligāti nepieciešamie augstuma regulatori (ievērojiet regulēšanas augstumu) vāka savienojuma balstiem 400, 500 un 600 nav iekļauti komplektā, lūdzu, pasūtiet atsevišķi. Piegādājot kanāla vāki ir pieskrūvēti.
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
Tehniskie dati

Tehniskie dati

Ar atveri pieslēgumam
Ar pārlaidumu
Ar potenciālu izlīdzināšanu
Ar starpsienu
Atdalāms
Augšējā daļa, noņemama

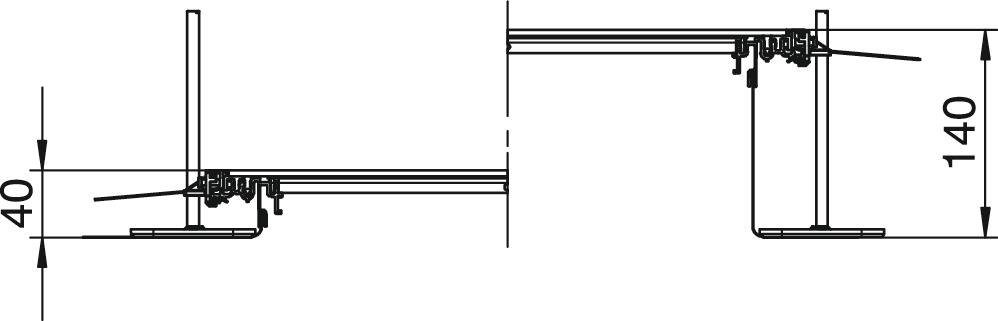

Augstuma regulēšanas diapazons maks. 140 mm
Augstuma regulēšanas diapazons min. 40 mm
Garums 2400 mm
Grīdas plāksne
Iespējams iemontēt blīvi
Izmērs 2400x400x140
Kanāla augstums maks. 140 mm
Kanāla augstums min. 40 mm
Materiāls Tērauds
Minimālais grīdas pamatnes augstums 40
Montāžas atvere servisa modulim
Montāžas atvere kvadrātisks
Montāžas atvere virsgrīdas tvertnei
Montāžas atveres pārsegums
Nominālais lielums ierīču iebūvēšanas vienībai 4
Paredzēto iebūvējamo vienību skaits 3
Piemērots kompensācijas šuvei
Platums 400 mm
Vāka materiāla biezums 4
Vāka nostiprināšana ar ātru fiksāciju
Vāķi 3
Virsma cinkots
Visi tipi

Visi tipi

Tips Garums Platums Kanāla augstums min. Kanāla augstums maks. Vāķi Preces Nr. Daudzums mazākā pārd. vien.
OKA-G30040140D4 2400 mm 300 mm 40 mm 140 mm 3 7424120
2,4 m
OKA-G40040140D4 2400 mm 400 mm 40 mm 140 mm 3 7424122
2,4 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Komplekts leņķa atzarojuma pa kreisi izveidošanai, augstums 40-150 mm Komplekts leņķa atzarojuma pa kreisi izveidošanai, augstums 40-150 mm OKA-G40040150FBL 7423954
1 Gabals
Komplekts leņķa atzarojuma pa labi izveidošanai, augstums 40-150 mm Komplekts leņķa atzarojuma pa labi izveidošanai, augstums 40-150 mm OKA-G40040150FBR 7423974
1 Gabals
Kanāla gala elements, augstums 40-150 mm Kanāla gala elements, augstums 40-150 mm OKA-G40040150ES 7424284
1 Gabals
Komplekts kanāla T veida atzarojuma un krusta izveidošanai Komplekts kanāla T veida atzarojuma un krusta izveidošanai OKA FB2 TX 7424821
1 Gabals
Augstuma regulators vāka savienojuma balstam, kanāla augstums 40-70 mm Augstuma regulators vāka savienojuma balstam, kanāla augstums 40-70 mm NE DSU2 4030 7424840
3 Gabals
Augstuma regulators vāka savienojuma balstam, kanāla augstums 60-110 mm Augstuma regulators vāka savienojuma balstam, kanāla augstums 60-110 mm NE DSU2 6050 7424842
3 Gabals
Augstuma regulators vāka savienojuma balstam, kanāla augstums 100-175 mm Augstuma regulators vāka savienojuma balstam, kanāla augstums 100-175 mm NE DSU2 10075 7424844
3 Gabals
Aizsargvada pieslēguma leņķis Aizsargvada pieslēguma leņķis 8AWR 6288704
10 Gabals

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Starpsiena 60 FS Starpsiena 60 FS TSG 60 FS 6062068
3 m
Starpsiena 85 FS Starpsiena 85 FS TSG 85 FS 6062114
3 m
Starpsiena 110 FS Starpsiena 110 FS TSG 110 FS 6062122
3 m
Vakuuma satvērējs, 300 N Vakuuma satvērējs, 300 N WZ 1029 7408634
1 Gabals
Lejupielādes

Lejupielāde

ES Atbilstības deklarācija OKA-G40040140D4 / 7424122 , 0.15MB , pdf
Lejupielāde

Šim produktam nav pieejami preču apraksti
