GES4 kanāla posms, augstums 100-150 mm 2400 | 300 | 100 | 150 | 3

GES4 kanāla posms, augstums 100-150 mm

Preces Nr. 7424620 | EAN 4012195244714

Preces Nr. / Tips

Garums	2400 mm

Platums

Kanāla augstums min.	100 mm

Kanāla augstums maks.	150 mm

Vāķi	3

Produkta apraksts

Produkta apraksts

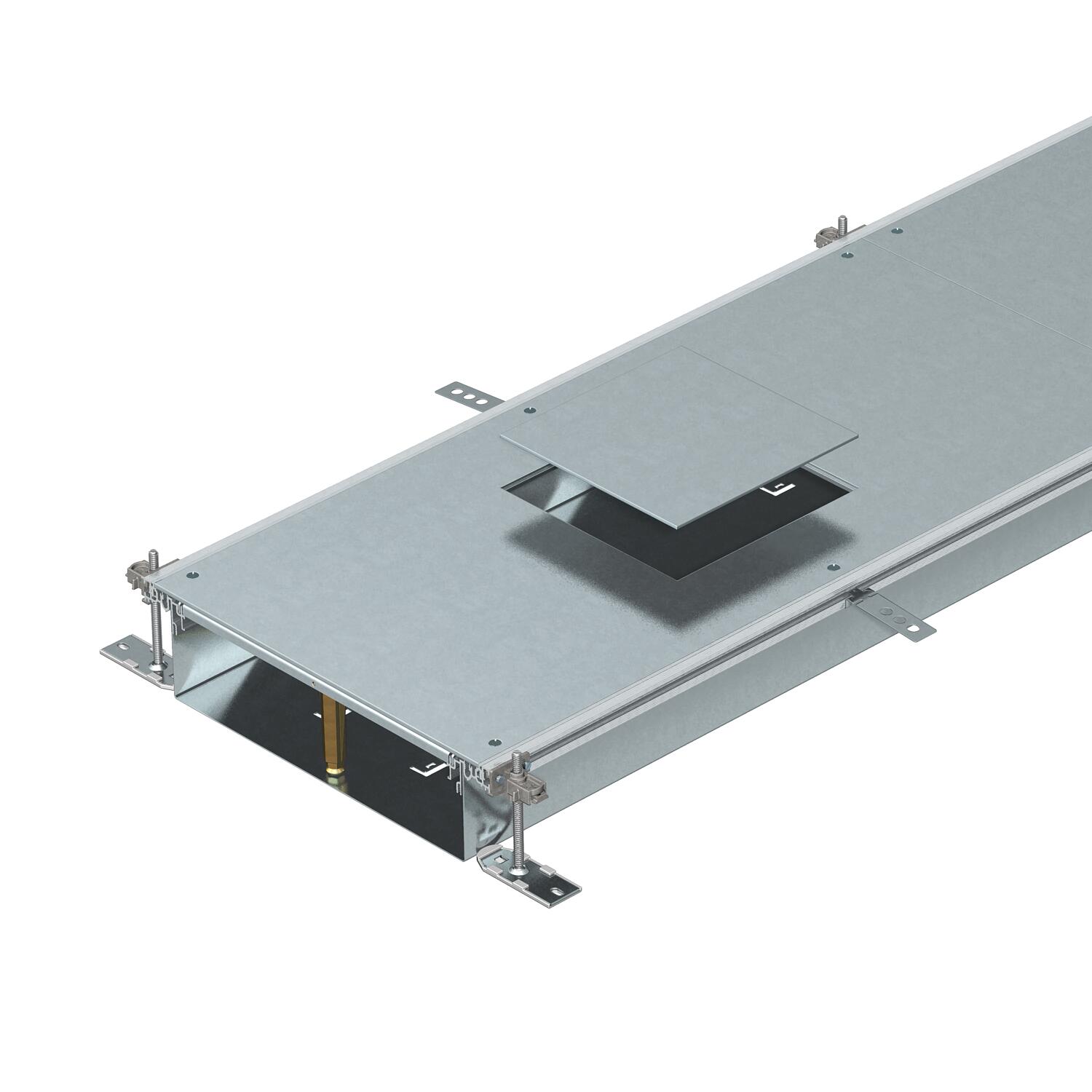

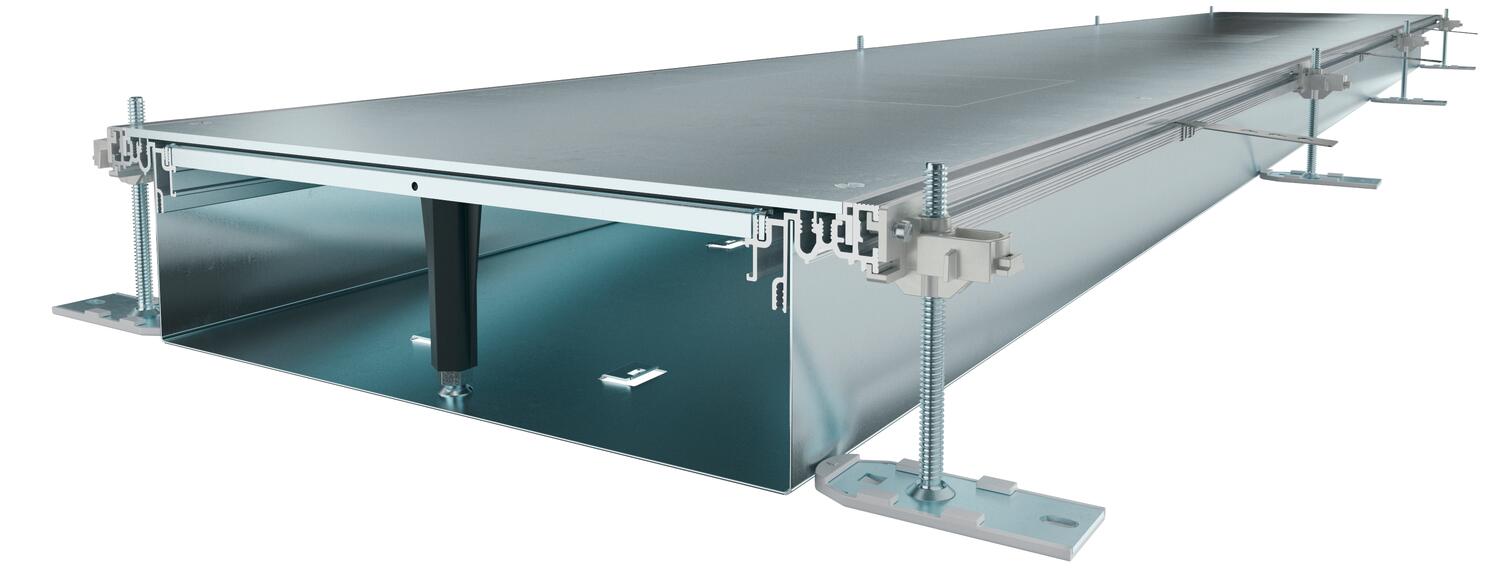

Montāžai gatavs kanāla posms ar 3 vai 6 ierīču montāžas vākiem vadu ievilkšanai un iebūvējamo vienību ar nominālo izmēru 4 montāžai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem) un kanāla vāka ar noslēgtu montāžas atveri. Grīdā montējama rene ar stiprinājuma mēlītēm starpliku pašfiksējošai montāžai. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un vāka savienojuma blīves (3 gab. kanāliem ar nominālo platumu 300) vai augstumā regulējami vāka savienojuma balsti: 3 gab. kanāliem ar nominālo platumu 400 un 6 gab. kanāliem ar nominālo platumu 500 un 600. Piegādājot kanāla vāki ir pieskrūvēti.

Tehniskie dati

Tehniskie dati

Ar atveri pieslēgumam	jā
Ar pārlaidumu	jā
Ar potenciālu izlīdzināšanu	nē
Ar starpsienu	nē
Atdalāms	nē
Augšējā daļa, noņemama	jā

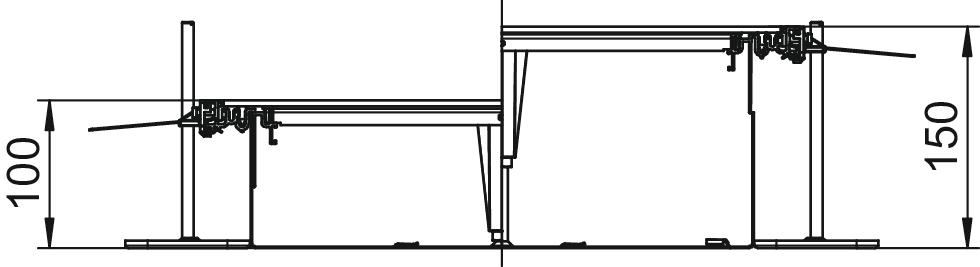

Augstuma regulēšanas diapazons maks.	150 mm
Augstuma regulēšanas diapazons min.	100 mm
Garums	2400 mm
Grīdas plāksne	jā
Iespējams iemontēt blīvi	jā
Iespraužamo starpsienu skaits	2
Izmērs	2400x300x100
Kanāla augstums maks.	150 mm
Kanāla augstums min.	100 mm
Materiāls	Tērauds

Minimālais grīdas pamatnes augstums	100
Montāžas atvere	kvadrātisks
Montāžas atvere	servisa modulim
Montāžas atvere virsgrīdas tvertnei	nē
Montāžas atveres pārsegums	jā
Nominālais lielums ierīču iebūvēšanas vienībai	4
Paredzēto iebūvējamo vienību skaits	3
Piemērots kompensācijas šuvei	nē
Platums	300 mm
Sekciju skaits	3 St.
Starpsienas stiprinājums	iespraust
Vāka materiāla biezums	4
Vāka nostiprināšana ar ātru fiksāciju	nē
Vāķi	3
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Garums	Platums	Kanāla augstums min.	Kanāla augstums maks.	Vāķi	Preces Nr.	Daudzums	mazākā pārd. vien.
OKA-W30010050D4	2400 mm	300 mm	100 mm	150 mm	3	7424620	m	2,4 m
OKA-W40010050D4	2400 mm	400 mm	100 mm	150 mm	3	7424622	m	2,4 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

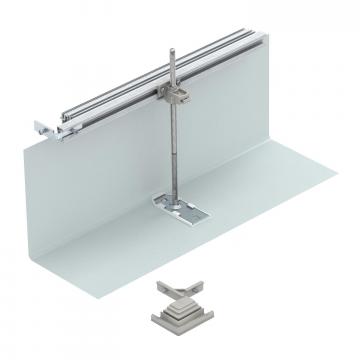

Komplekts leņķa atzarojuma pa kreisi izveidošanai, augstums 40-240 mm	OKA-G30040240FBL	7423962	Gabals	1 Gabals

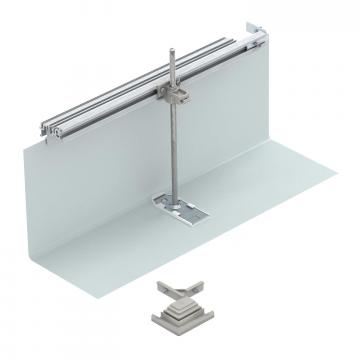

Komplekts leņķa atzarojuma pa labi izveidošanai, augstums 40-240 mm	OKA-G30040240FBR	7423982	Gabals	1 Gabals

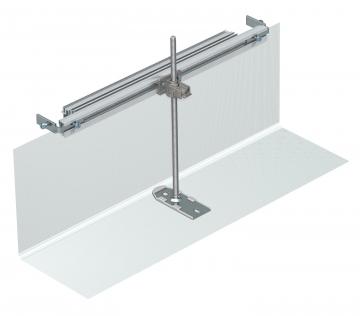

Kanāla gala elements, augstums 40-240 mm	OKA-G30040240ES	7424302	Gabals	1 Gabals

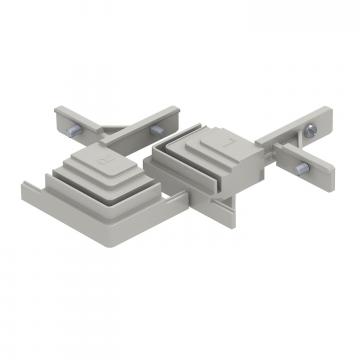

Komplekts kanāla T veida atzarojuma un krusta izveidošanai	OKA FB2 TX	7424821	Gabals	1 Gabals
Aizsargvada pieslēguma leņķis	8AWR	6288704	Gabals	10 Gabals
