Gara laiduma kabeļu trepes WKLG 160 FT 6000 | 200 | 2 | nē
morepic-1 morepic-2 video-1 video-2

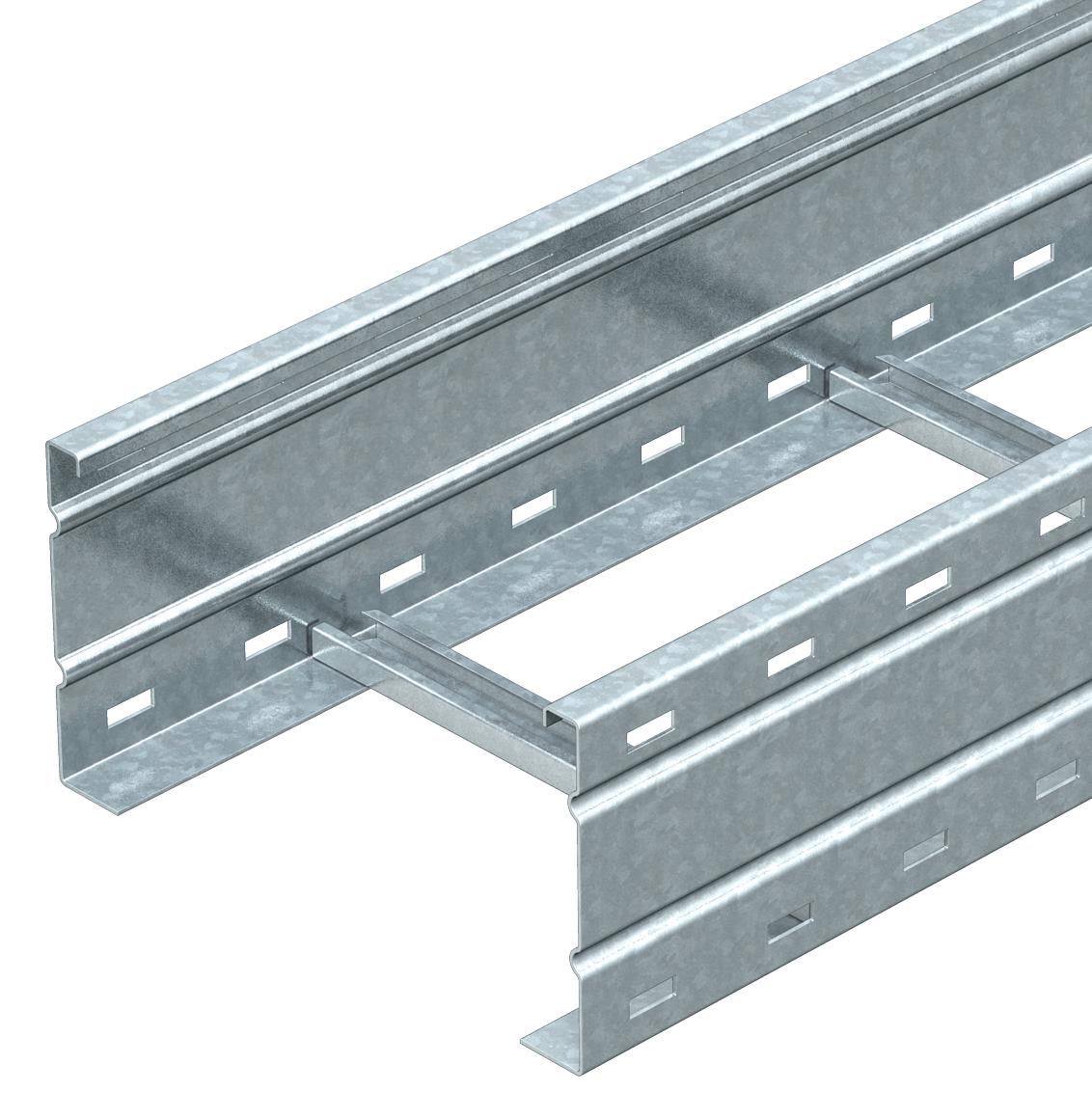

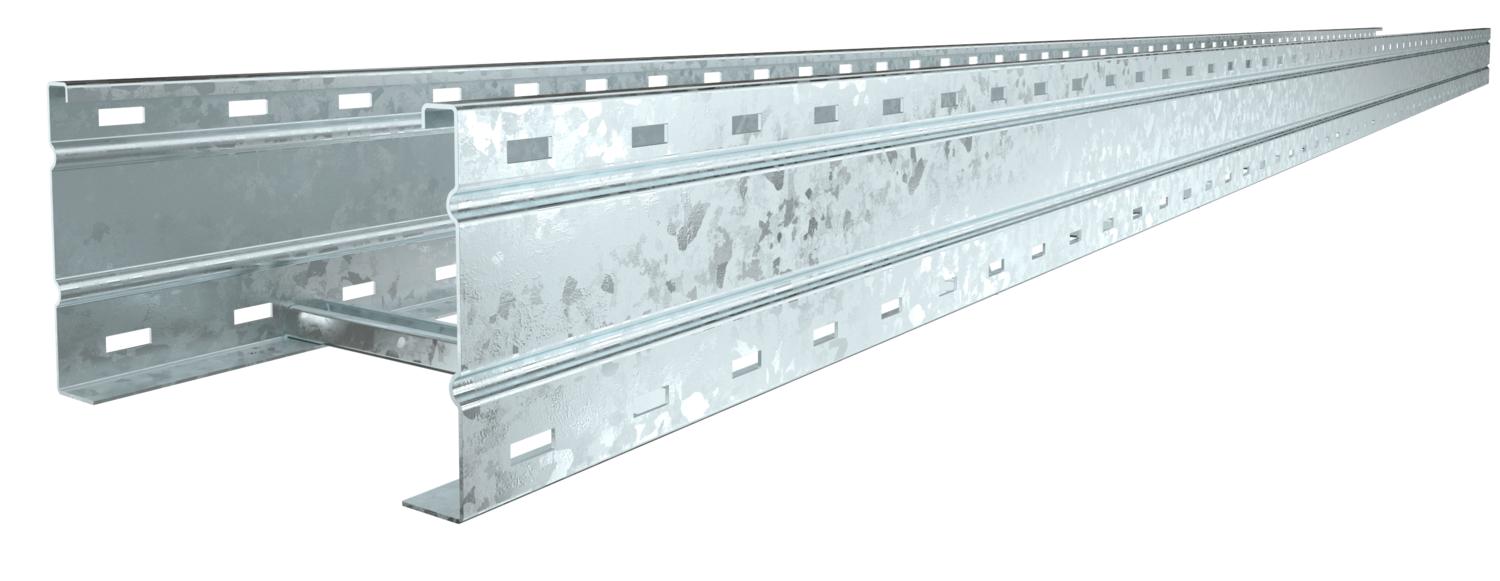

Gara laiduma kabeļu trepes WKLG 160 FT

Preces Nr. 6227120 | EAN 4012196169399

6000 mm
2 mm
nē
Produkta apraksts
Produkta apraksts
Gara laiduma kabeļu trepes ar perforētu profila malu un malas augstumu 160 mm. Kabeļu un vadu nostiprināšana ar piekarapskavas tipu 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
  • Magnētiskā ekranējuma efektivitāte
  • Underwriters Laboratories Inc., USA & Kanada
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
  • Gara laiduma kabeļu trepes, malas augstums 160 mm

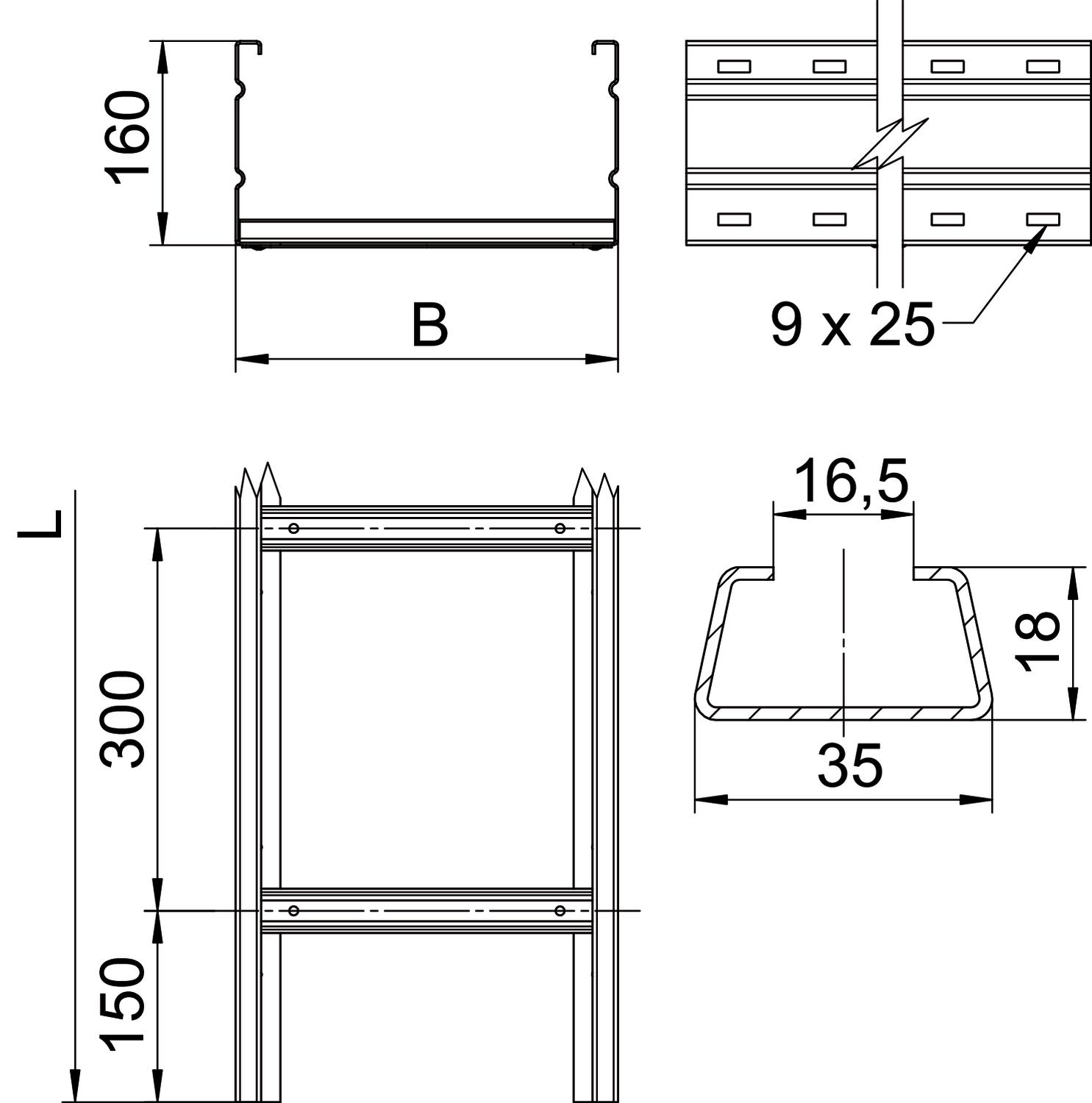

Tehniskie dati

Izmēri

Augstums 160 mm
Balstu atstatums 3,0 m 2,9 kN/m
Balstu atstatums 3,5 m 2,59 kN/m
Balstu atstatums 4,0 m 2,3 kN/m
Balstu atstatums 4,5 m 2,04 kN/m
Balstu atstatums 5,0 m 1,8 kN/m
Balstu atstatums 6,0 m 1,4 kN/m
Balstu atstatums 7,0 m 1 kN/m
Balstu atstatums 8,0 m 0,7 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 17,06 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 282 cm²
Derīgais šķērsgriezums 28200 mm²
Funkciju nodrošināšana nē
Gara laiduma izpildījums jā
Garums 6000 mm
Garums 6000 ft
Izmēri 160 x 200
Izmērs 160x200x6000
Izmērs B 200 mm
Izmērs L 6000 mm
Krāsa cinks
Materiāls Tērauds
Metāla biezums 2 mm
Nerūsējošs tērauds, kodināts nē
Platums 200 mm
Sānu caurumi jā
Spraišļa atveres izmērs 16,50
Spraišļu izpildījums Necaurumots profils
Virsma karsti cinkots

Tehniskie dati

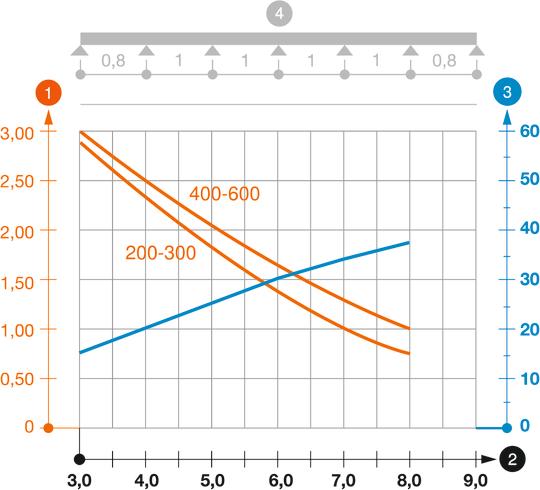

WKL 160 tipa gara laiduma kabeļu trepju slodzes diagramma

WKL 160 tipa gara laiduma kabeļu trepju slodzes diagramma
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Metāla biezums Funkciju nodrošināšana Preces Nr. Daudzums mazākā pārd. vien.
WKLG 1620 FT 6000 mm 200 mm 2 mm nē 6227120
6 m
WKLG 1630 FT 6000 mm 300 mm 2 mm nē 6227139
6 m
WKLG 1640 FT 6000 mm 400 mm 2 mm nē 6227147
6 m
WKLG 1650 FT 6000 mm 500 mm 2 mm nē 6227155
6 m
WKLG 1660 FT 6000 mm 600 mm 2 mm nē 6227163
6 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

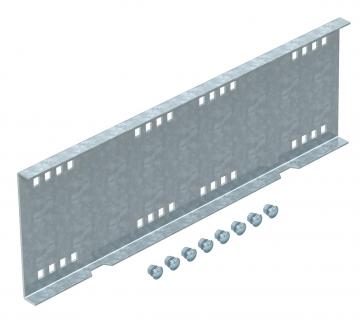

Garenais savienotājs FT Garenais savienotājs FT WRVL 160 FT 6227716
2 Gabals

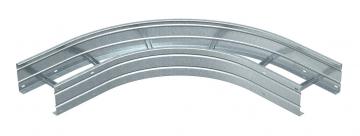

90° līkums 160 FT 90° līkums 160 FT WLB 90 162 FT 6229425
1 Gabals
Vāks ar grozāmu aizbīdni DD Vāks ar grozāmu aizbīdni DD WDRL 1116 20 DD 6227600
3 m

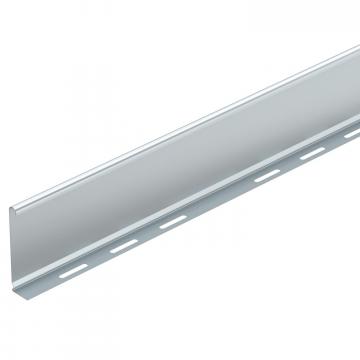

Starpsiena 110 DD Starpsiena 110 DD TSG 110 DD 6062335
3 m

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Skava starpsienas nostiprināšanai A2 Skava starpsienas nostiprināšanai A2 KS KL A2 6062284
30 Gabals
