Gara laiduma kabeļu trepes WKLG 160 FS 6000 | 200 | 2 | nē

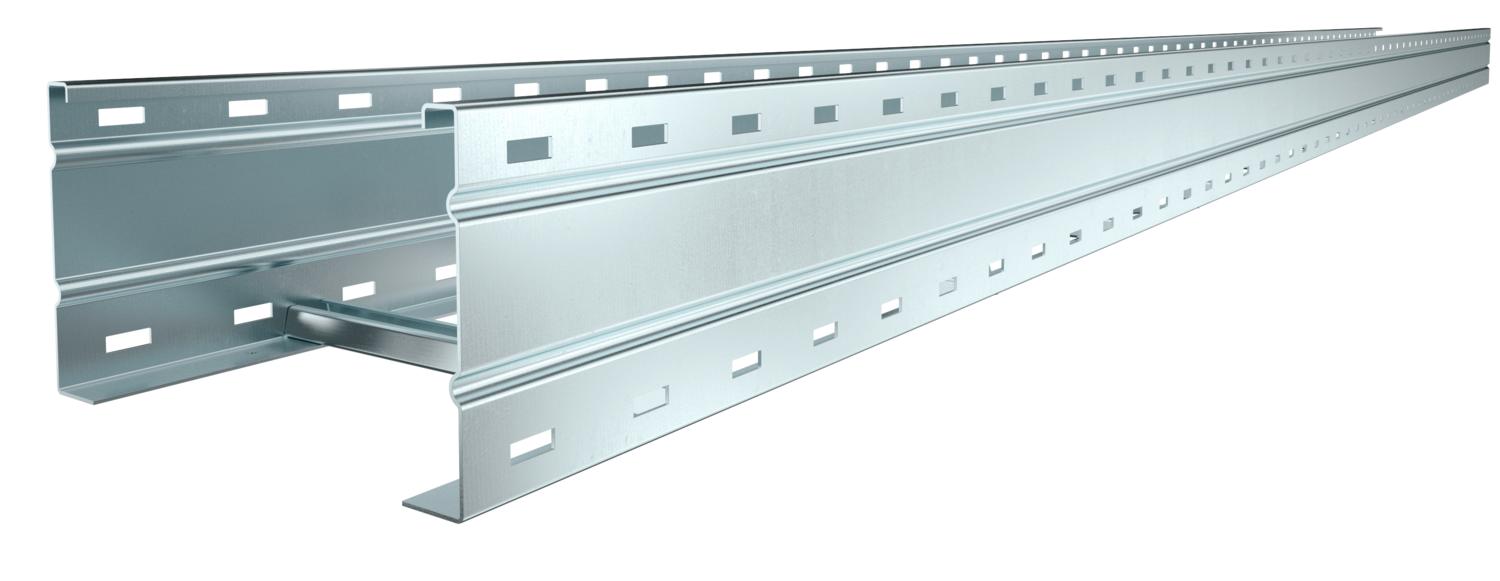

Gara laiduma kabeļu trepes WKLG 160 FS

Preces Nr. 6227023 | EAN 4012196169092

Preces Nr. / Tips

Garums	6000 mm

Platums

Metāla biezums	2 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Gara laiduma kabeļu trepes ar perforētu profila malu un malas augstumu 160 mm. Kabeļu un vadu nostiprināšana ar piekarapskavas tipu 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Tehniskie dati

Izmēri

Augstums	160 mm
Balstu atstatums 3,0 m	2,9 kN/m
Balstu atstatums 3,5 m	2,59 kN/m
Balstu atstatums 4,0 m	2,3 kN/m
Balstu atstatums 4,5 m	2,04 kN/m
Balstu atstatums 5,0 m	1,8 kN/m
Balstu atstatums 6,0 m	1,4 kN/m
Balstu atstatums 7,0 m	1 kN/m
Balstu atstatums 8,0 m	0,7 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	18,212 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	282 cm²
Derīgais šķērsgriezums	28200 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	jā
Garums	6000 mm

Garums	6000 ft
Izmēri	160 x 200
Izmērs	160x200x6000
Izmērs B	200 mm
Izmērs L	6000 mm
Krāsa	cinks
Materiāls	Tērauds
Metāla biezums	2 mm
Nerūsējošs tērauds, kodināts	nē
Platums	200 mm
Sānu caurumi	jā
Spraišļa atveres izmērs	16,50
Spraišļu izpildījums	Necaurumots profils
Virsma	cinkots

Tehniskie dati

WKL 160 tipa gara laiduma kabeļu trepju slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
WKLG 1620 FS	6000 mm	200 mm	2 mm	nē	6227023	m	6 m
WKLG 1630 FS	6000 mm	300 mm	2 mm	nē	6227031	m	6 m
WKLG 1640 FS	6000 mm	400 mm	2 mm	nē	6227058	m	6 m
WKLG 1650 FS	6000 mm	500 mm	2 mm	nē	6227066	m	6 m
WKLG 1660 FS	6000 mm	600 mm	2 mm	nē	6227074	m	6 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs FS	WRVL 160 FS	6227708	Gabals	2 Gabals
90° līkums 160 FS	WLB 90 162 FS	6229336	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	WDRL 1116 20 FS	6227422	m	3 m
Starpsiena 110 FS	TSG 110 FS	6062122	m	3 m
