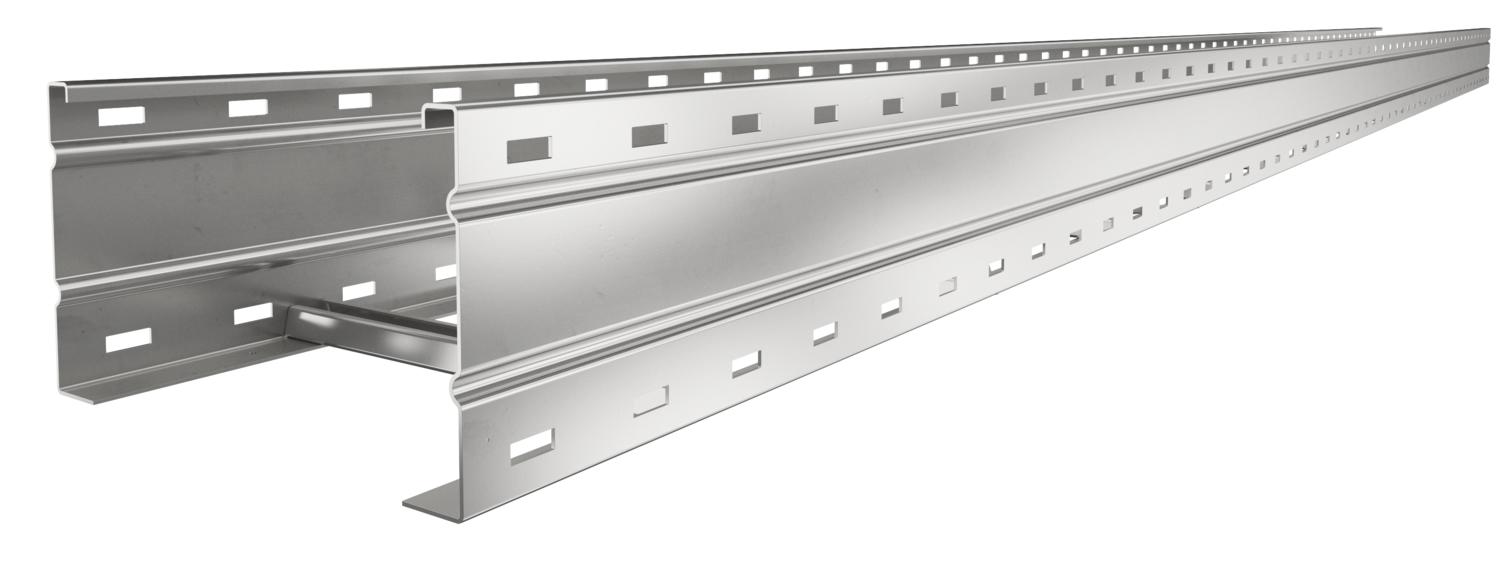

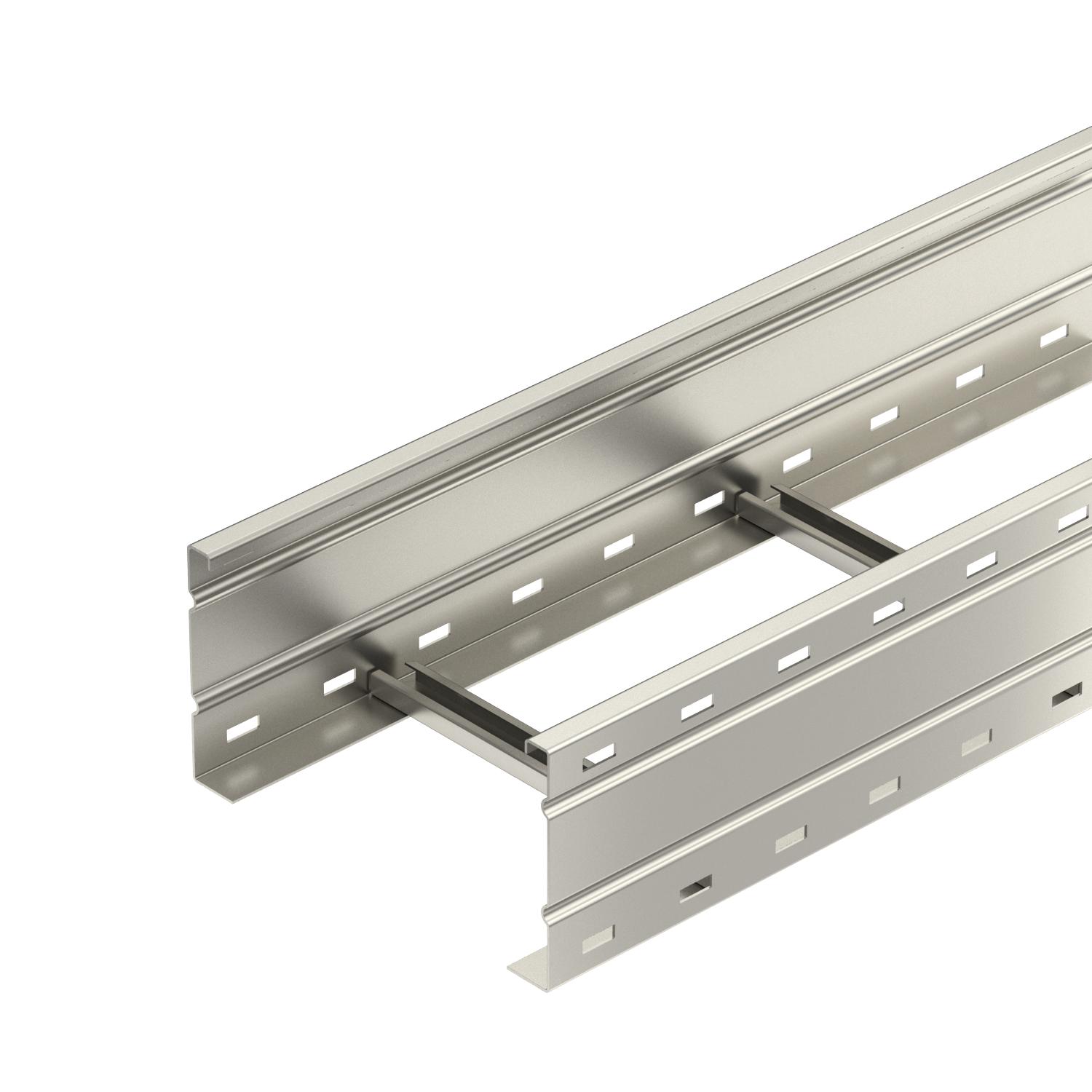

Gara laiduma kabeļu trepes WKLG 160 A4
Preces Nr. 6227170 | EAN 4012195909965
- Produkta apraksts
-
Produkta aprakstsGara laiduma kabeļu trepes ar perforētu profila malu un malas augstumu 160 mm. Kabeļu un vadu nostiprināšana ar piekarapskavas tipu 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
-
- Tehniskie dati
-

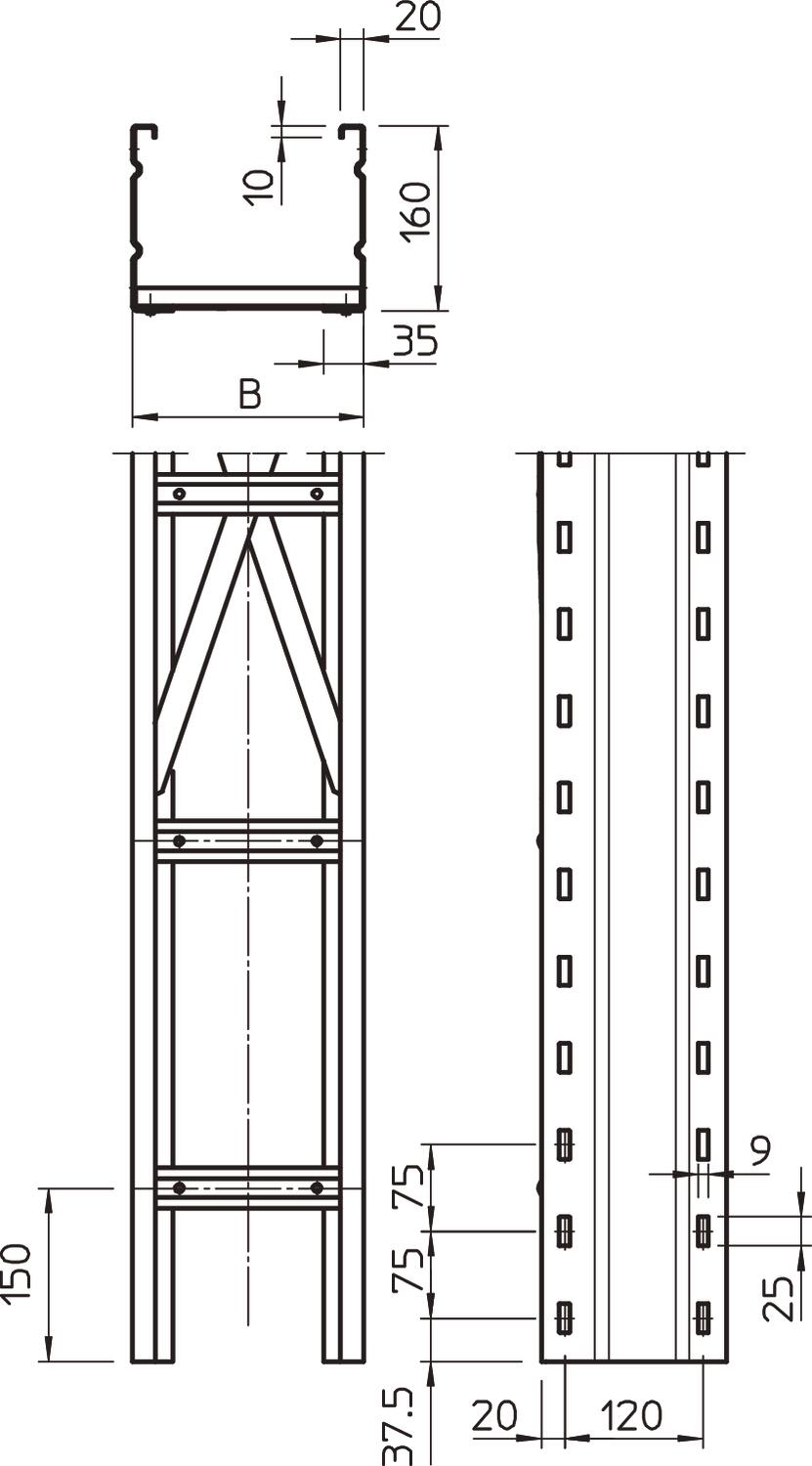

Izmēri
Augstums 160 mm Balstu atstatums 3,0 m 2,9 kN/m Balstu atstatums 3,5 m 2,59 kN/m Balstu atstatums 4,0 m 2,3 kN/m Balstu atstatums 4,5 m 2,04 kN/m Balstu atstatums 5,0 m 1,8 kN/m Balstu atstatums 6,0 m 1,4 kN/m Balstu atstatums 7,0 m 1 kN/m Balstu atstatums 8,0 m 0,7 kN/m CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 37,753 kg CO₂e / 1 Metrs Derīgais šķērsgriezums 28200 mm² Derīgais šķērsgriezums 282 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums jā Garums 6000 mm Garums 6000 ft Izmērs 160x200x6000 Izmērs B 200 mm Izmērs L 6000 mm Krāsa tērauda Materiāls Nerūsējošais tērauds 1.4571 Metāla biezums 2 mm Nerūsējošs tērauds, kodināts nē Platums 200 mm Sānu caurumi jā Sānu malas konstrukcija Profils (atvērts) Spraišļa atveres izmērs 16,50 Spraišļu izpildījums Necaurumots profils Virsma neizolēts, apstrādāts Tehniskie dati
WKL 160 tipa gara laiduma kabeļu trepju slodzes diagramma
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs A4
WRVL 160 A4 6227730 2 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Skava starpsienas nostiprināšanai A2
KS KL A2 6062284 30 Gabals - Lejupielādes
-
Datu lapa WKLG 1620 A4 / 6227170 , 0.55MB , pdfES Atbilstības deklarācija WKLG 1620 A4 / 6227170 , 0.15MB , pdfApvienotās Karalistes atbilstības deklarācija WKLG 1620 A4 / 6227170 , 0.09MB , pdfVides deklarācija Umweltproduktdeklaration (EPD) , 1.48MB , pdfMontāžas instrukcija Weitspannkabelleitern , 11.33MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
