Gara laiduma kabeļu trepes WKLG 110 FT 6000 | 300 | 2 | nē
morepic-1 morepic-2 video-1 video-2

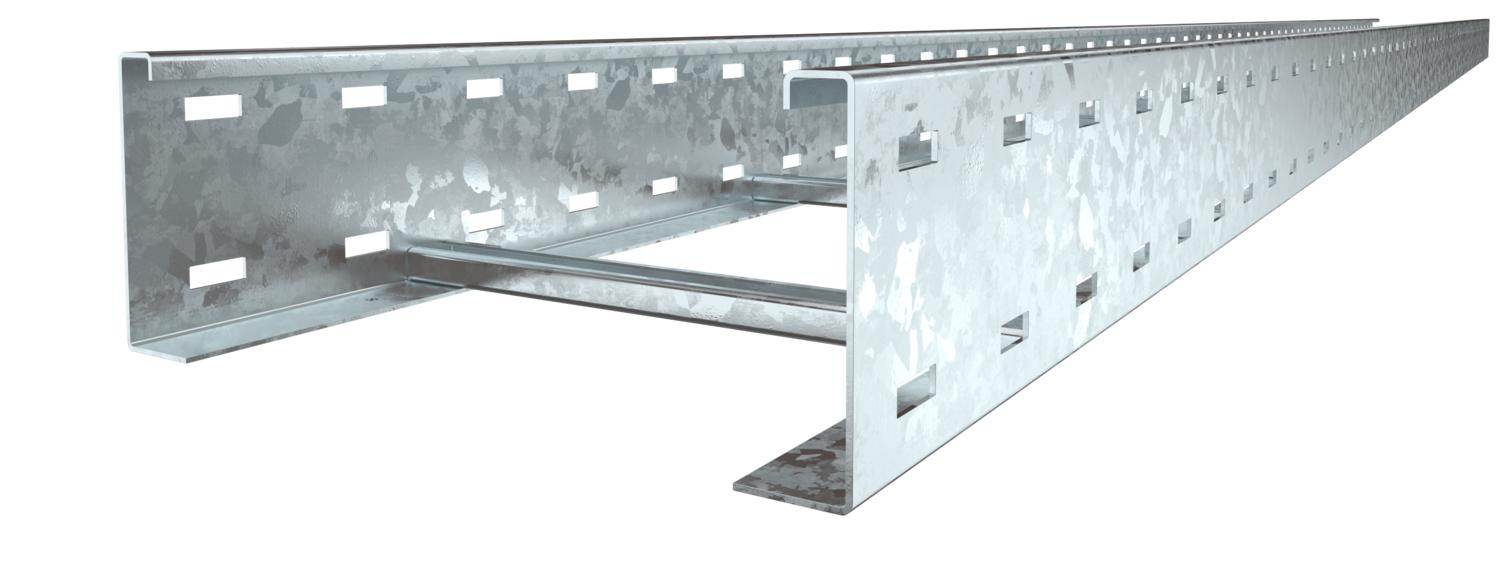

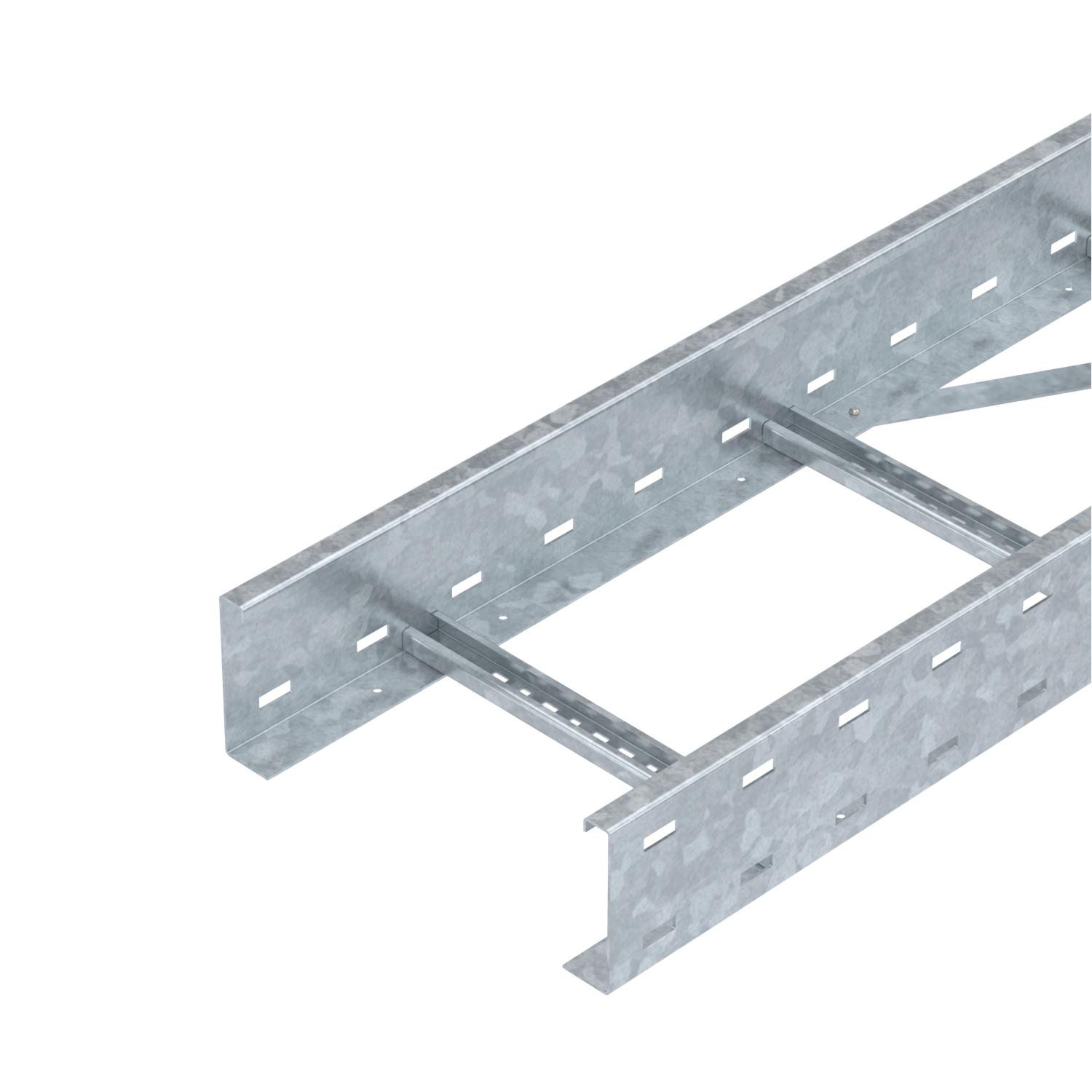

Gara laiduma kabeļu trepes WKLG 110 FT

Preces Nr. 6311063 | EAN 4012196883394

6000 mm
2 mm
nē
Produkta apraksts
Produkta apraksts
Gara laiduma kabeļu trepes ar caurumotu profila malu un malas augstumu 110 mm. Kabeļu un vadu nostiprināšana ar piekarapskavas tipu 2056.


Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
  • Magnētiskā ekranējuma efektivitāte
  • Underwriters Laboratories Inc., USA & Kanada
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
  • Gara laiduma kabeļu trepes, malas augstums 110 mm
Tehniskie dati

Izmēri

Augstums 110 mm
Balstu atstatums 3,0 m 2,5 kN/m
Balstu atstatums 3,5 m 1,98 kN/m
Balstu atstatums 4,0 m 1,6 kN/m
Balstu atstatums 4,5 m 1,31 kN/m
Balstu atstatums 5,0 m 1,1 kN/m
Balstu atstatums 6,0 m 0,8 kN/m
Balstu atstatums 7,0 m 0,4 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 13,465 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 281 cm²
Derīgais šķērsgriezums 28100 mm²
Funkciju nodrošināšana nē
Gara laiduma izpildījums jā
Garums 6000 mm
Garums 6000 ft

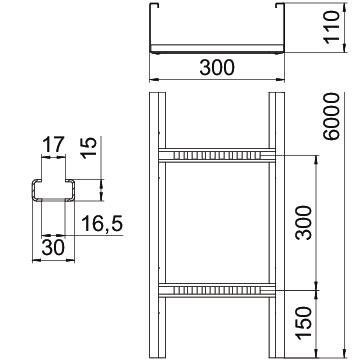

Izmēri 110 x 300
Izmērs 110x300x6000
Izmērs B 300 mm
Izmērs L 6000 mm
Krāsa cinks
Materiāls Tērauds
Metāla biezums 2 mm
Nerūsējošs tērauds, kodināts nē
Platums 300 mm
Sānu caurumi jā
Sānu malas konstrukcija Profils (atvērts)
Spraišļa atveres izmērs 17,00
Spraišļu izpildījums Necaurumots profils
Virsma karsti cinkots

Tehniskie dati

Slodzes diagramma, gara laiduma kabeļu trepes, tips WKLG 110.

Slodzes diagramma, gara laiduma kabeļu trepes, tips WKLG 110.
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Metāla biezums Funkciju nodrošināšana Preces Nr. Daudzums mazākā pārd. vien.
WKLG 1120 FT 6000 mm 200 mm 2 mm nē 6311059
6 m
WKLG 1130 FT 6000 mm 300 mm 2 mm nē 6311063
6 m
WKLG 1140 FT 6000 mm 400 mm 2 mm nē 6311067
6 m
WKLG 1150 FT 6000 mm 500 mm 2 mm nē 6311071
6 m
WKLG 1160 FT 6000 mm 600 mm 2 mm nē 6311075
6 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs FT Garenais savienotājs FT WRVL 110 FT 6091180
2 Gabals
90° līkums 110 FT 90° līkums 110 FT WLB 90 113 FT 6312446
1 Gabals
Vāks ar grozāmu aizbīdni DD Vāks ar grozāmu aizbīdni DD WDRL 1116 30 DD 6227604
3 m
Starpsiena 85 DD Starpsiena 85 DD TSG 85 DD 6062331
3 m

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Skava starpsienas nostiprināšanai A2 Skava starpsienas nostiprināšanai A2 KS KL A2 6062284
30 Gabals
