Gara laiduma kabeļu trepes WKLG 110 FS 6000 | 300 | 2 | nē

Gara laiduma kabeļu trepes WKLG 110 FS

Preces Nr. 6311012 | EAN 4012196883097

Preces Nr. / Tips

Garums	6000 mm

Platums

Metāla biezums	2 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

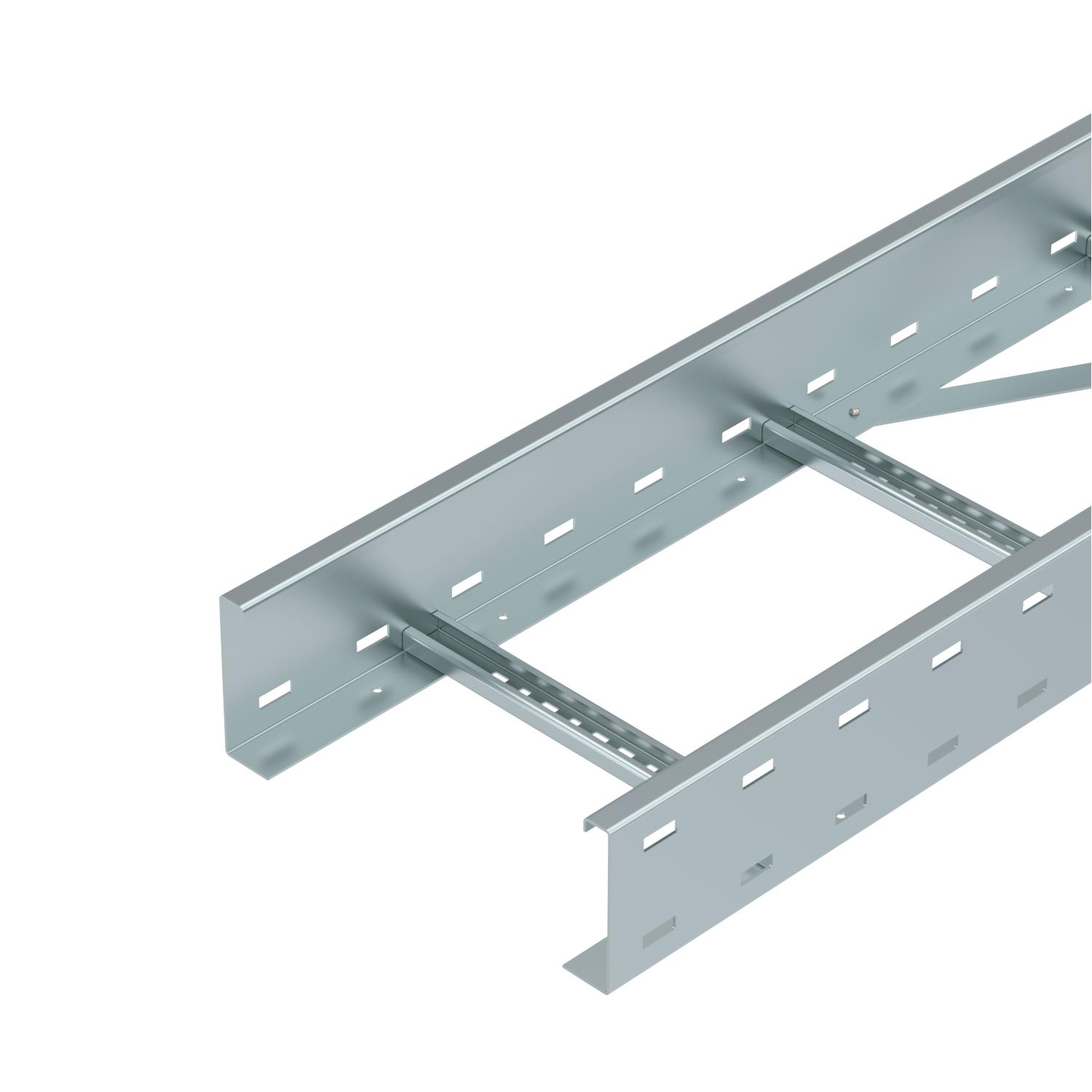

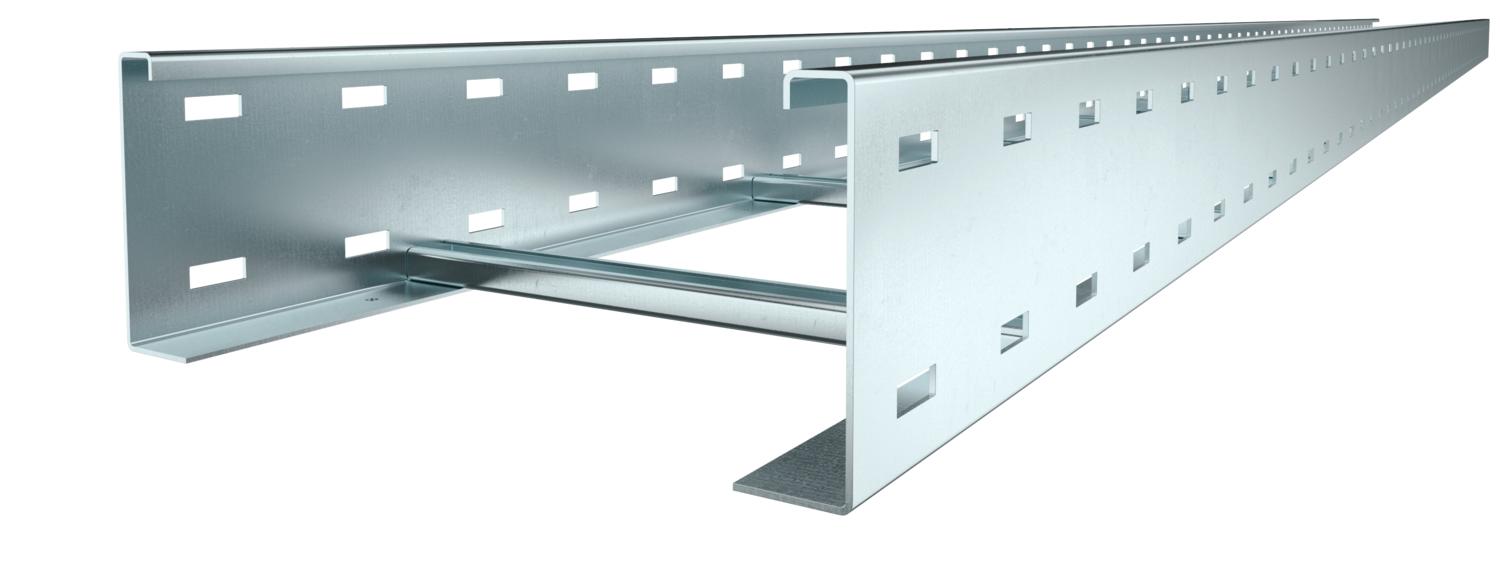

Gara laiduma kabeļu trepes ar caurumotu profila malu un malas augstumu 110 mm. Kabeļu un vadu nostiprināšana ar piekarapskavas tipu 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Tehniskie dati

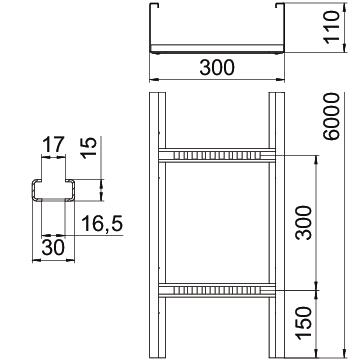

Izmēri

Augstums	110 mm
Balstu atstatums 3,0 m	2,5 kN/m
Balstu atstatums 3,5 m	1,98 kN/m
Balstu atstatums 4,0 m	1,6 kN/m
Balstu atstatums 4,5 m	1,31 kN/m
Balstu atstatums 5,0 m	1,1 kN/m
Balstu atstatums 6,0 m	0,8 kN/m
Balstu atstatums 7,0 m	0,4 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	14,541 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	28100 mm²
Derīgais šķērsgriezums	281 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	jā
Garums	6000 mm
Garums	6000 ft

Izmēri	110 x 300
Izmērs	110x300x6000
Izmērs B	300 mm
Izmērs L	6000 mm
Krāsa	cinks
Materiāls	Tērauds
Metāla biezums	2 mm
Nerūsējošs tērauds, kodināts	nē
Platums	300 mm
Sānu caurumi	jā
Sānu malas konstrukcija	Profils (atvērts)
Spraišļa atveres izmērs	17,00
Spraišļu izpildījums	Necaurumots profils
Virsma	cinkots

Tehniskie dati

Slodzes diagramma, gara laiduma kabeļu trepes, tips WKLG 110.

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
WKLG 1120 FS	6000 mm	200 mm	2 mm	nē	6311008	m	6 m
WKLG 1130 FS	6000 mm	300 mm	2 mm	nē	6311012	m	6 m
WKLG 1140 FS	6000 mm	400 mm	2 mm	nē	6311016	m	6 m
WKLG 1150 FS	6000 mm	500 mm	2 mm	nē	6311020	m	6 m
WKLG 1160 FS	6000 mm	600 mm	2 mm	nē	6311024	m	6 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs FS	WRVL 110 FS	6091164	Gabals	2 Gabals
90° līkums 110 FS	WLB 90 113 FS	6312349	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	WDRL 1116 30 FS	6227430	m	3 m
Starpsiena 85 FS	TSG 85 FS	6062114	m	3 m
