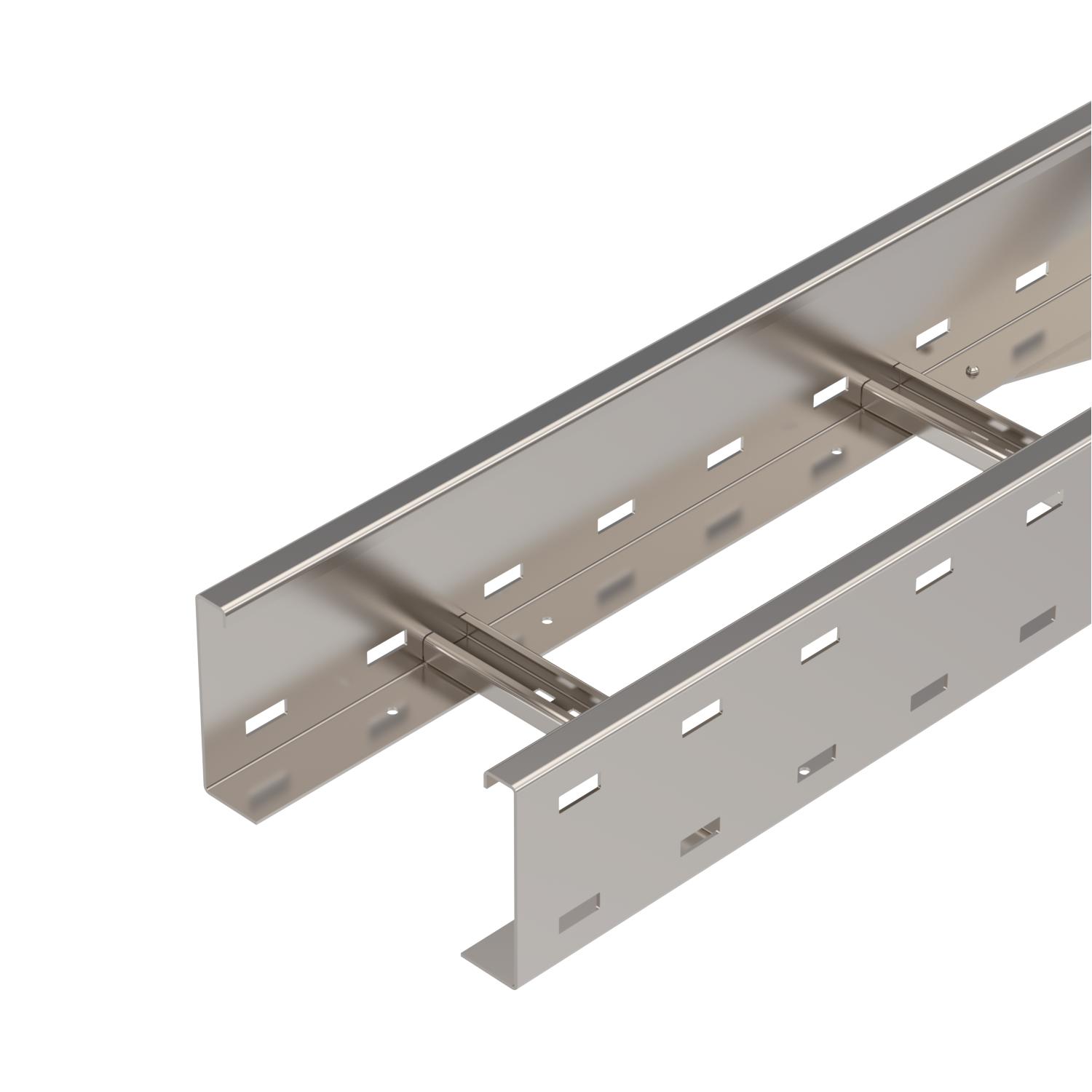

Gara laiduma kabeļu trepes WKLG 110 A4
Preces Nr. 6311225 | EAN 4012195403128
- Produkta apraksts
-
Produkta aprakstsGara laiduma kabeļu trepes ar caurumotu profila malu un malas augstumu 110 mm. Kabeļu un vadu nostiprināšana ar piekarapskavas tipu 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
-
- Tehniskie dati
-

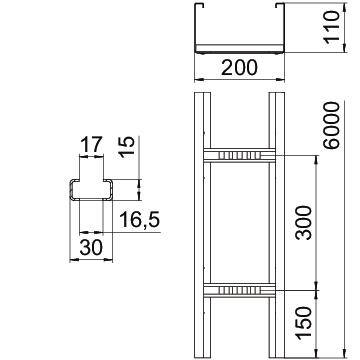

Izmēri
Augstums 110 mm Balstu atstatums 3,0 m 2,3 kN/m Balstu atstatums 3,5 m 1,9 kN/m Balstu atstatums 4,0 m 1,6 kN/m Balstu atstatums 4,5 m 1,33 kN/m Balstu atstatums 5,0 m 1,1 kN/m Balstu atstatums 6,0 m 0,8 kN/m Balstu atstatums 7,0 m 0,4 kN/m CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 29,022 kg CO₂e / 1 Metrs Derīgais šķērsgriezums 18600 mm² Derīgais šķērsgriezums 186 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums jā Garums 6000 mm Garums 6000 ft Izmēri 110 x 200 Izmērs 110x200x6000 Izmērs B 200 mm Izmērs L 6000 mm Krāsa tērauda Materiāls Nerūsējošais tērauds 1.4571 Metāla biezums 2 mm Nerūsējošs tērauds, kodināts nē Platums 200 mm Sānu caurumi jā Sānu malas konstrukcija Profils (atvērts) Spraišļa atveres izmērs 17,00 Spraišļu izpildījums Necaurumots profils Virsma neizolēts, apstrādāts Tehniskie dati
Slodzes diagramma, gara laiduma kabeļu trepes, tips WKLG 110.
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

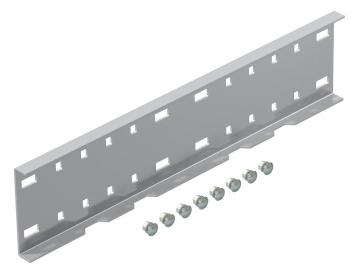

Garenais savienotājs A4
WRVL 110 A4 6091234 2 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Skava starpsienas nostiprināšanai A2
KS KL A2 6062284 30 Gabals - Lejupielādes
-
Datu lapa WKLG 1120 A4 / 6311225 , 0.31MB , pdfES Atbilstības deklarācija WKLG 1120 A4 / 6311225 , 0.15MB , pdfApvienotās Karalistes atbilstības deklarācija WKLG 1120 A4 / 6311225 , 0.09MB , pdfVides deklarācija Umweltproduktdeklaration (EPD) , 1.48MB , pdfMontāžas instrukcija Weitspannkabelleitern , 11.33MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
