Gara laiduma kabeļu trepes WKLG 110 A2

Preces Nr. 6311206 | EAN 4012195037293

6000 mm
2 mm
nē
Produkta apraksts
Produkta apraksts

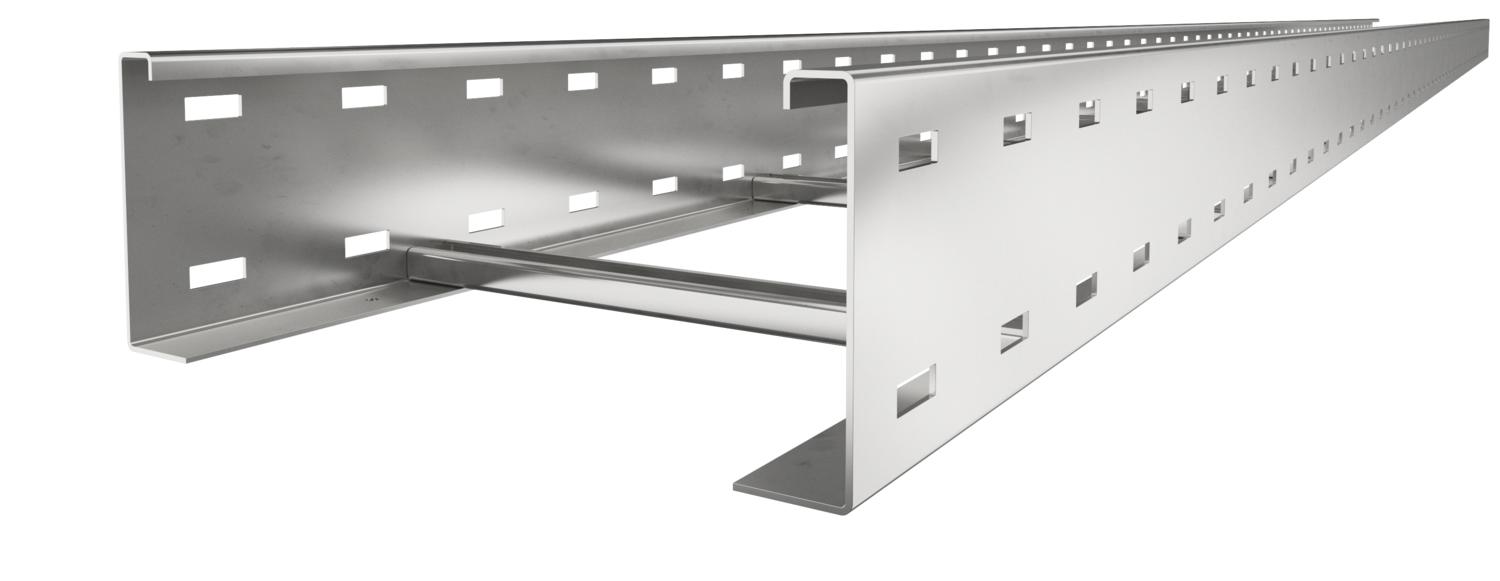

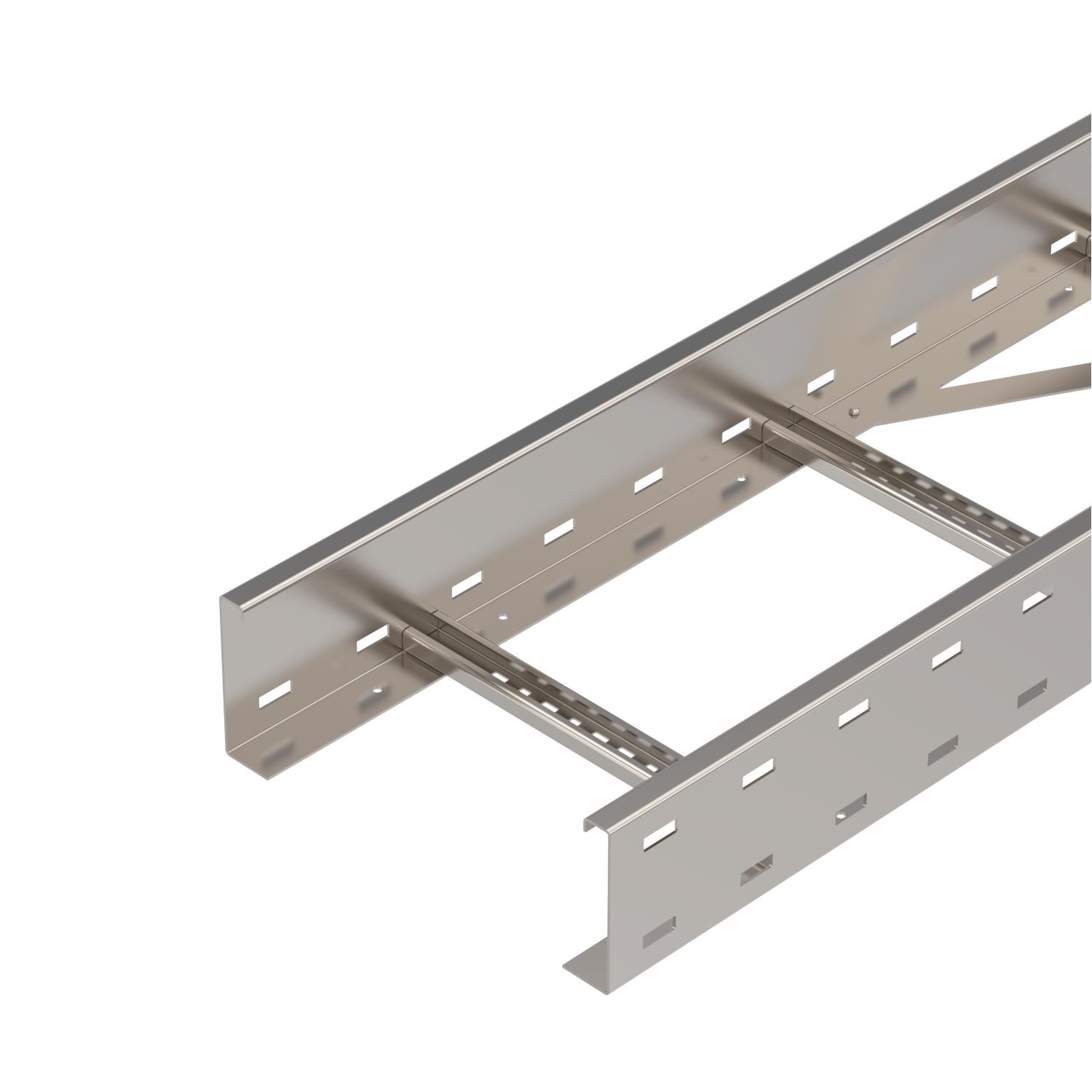

Gara laiduma kabeļu trepes ar caurumotu profila malu un malas augstumu 110 mm. Kabeļu un vadu nostiprināšana ar piekarapskavas tipu 2056.


Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
  • Magnētiskā ekranējuma efektivitāte
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
  • Gara laiduma kabeļu trepes, malas augstums 110 mm
Tehniskie dati

Izmēri

Augstums 110 mm
Balstu atstatums 3,0 m 2,3 kN/m
Balstu atstatums 3,5 m 1,9 kN/m
Balstu atstatums 4,0 m 1,6 kN/m
Balstu atstatums 4,5 m 1,33 kN/m
Balstu atstatums 5,0 m 1,1 kN/m
Balstu atstatums 6,0 m 0,8 kN/m
Balstu atstatums 7,0 m 0,4 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 30,324 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 281 cm²
Derīgais šķērsgriezums 28100 mm²
Funkciju nodrošināšana nē
Gara laiduma izpildījums jā
Garums 6000 ft
Garums 6000 mm

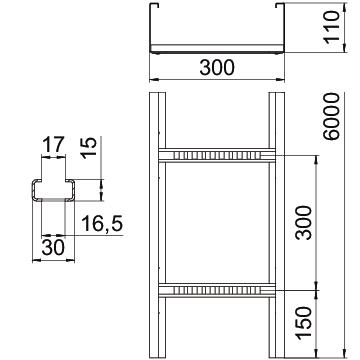

Izmēri 110x300
Izmērs 110x300x6000
Izmērs B 300 mm
Izmērs L 6000 mm
Krāsa tērauda
Materiāls Nerūsējošais tērauds 1.4301
Metāla biezums 2 mm
Nerūsējošs tērauds, kodināts nē
Platums 300 mm
Sānu caurumi jā
Sānu malas konstrukcija Profils (atvērts)
Spraišļa atveres izmērs 17,00
Spraišļu izpildījums Necaurumots profils
Virsma neizolēts, apstrādāts

Tehniskie dati

Slodzes diagramma, gara laiduma kabeļu trepes, tips WKLG 110.

Slodzes diagramma, gara laiduma kabeļu trepes, tips WKLG 110.
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Metāla biezums Funkciju nodrošināšana Preces Nr. Daudzums mazākā pārd. vien.
WKLG 1120 A2 6000 mm 200 mm 2 mm nē 6311202
6 m
WKLG 1130 A2 6000 mm 300 mm 2 mm nē 6311206
6 m
WKLG 1140 A2 6000 mm 400 mm 2 mm nē 6311210
6 m
WKLG 1150 A2 6000 mm 500 mm 2 mm nē 6311214
6 m
WKLG 1160 A2 6000 mm 600 mm 2 mm nē 6311218
6 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs A2 Garenais savienotājs A2 WRVL 110 A2 6091229
2 Gabals
Vāks ar grozāmu aizbīdni A2 Vāks ar grozāmu aizbīdni A2 WDRL 1116 30 A2 6227362
3 m
Starpsiena 85 A2 Starpsiena 85 A2 TSG 85 A2 6062173
3 m

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Skava starpsienas nostiprināšanai A2 Skava starpsienas nostiprināšanai A2 KS KL A2 6062284
30 Gabals
