Gara laiduma kabeļu trepes WKL 200

Preces Nr. / Tips

Garums	6000 mm

Platums

Metāla biezums	2,5 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

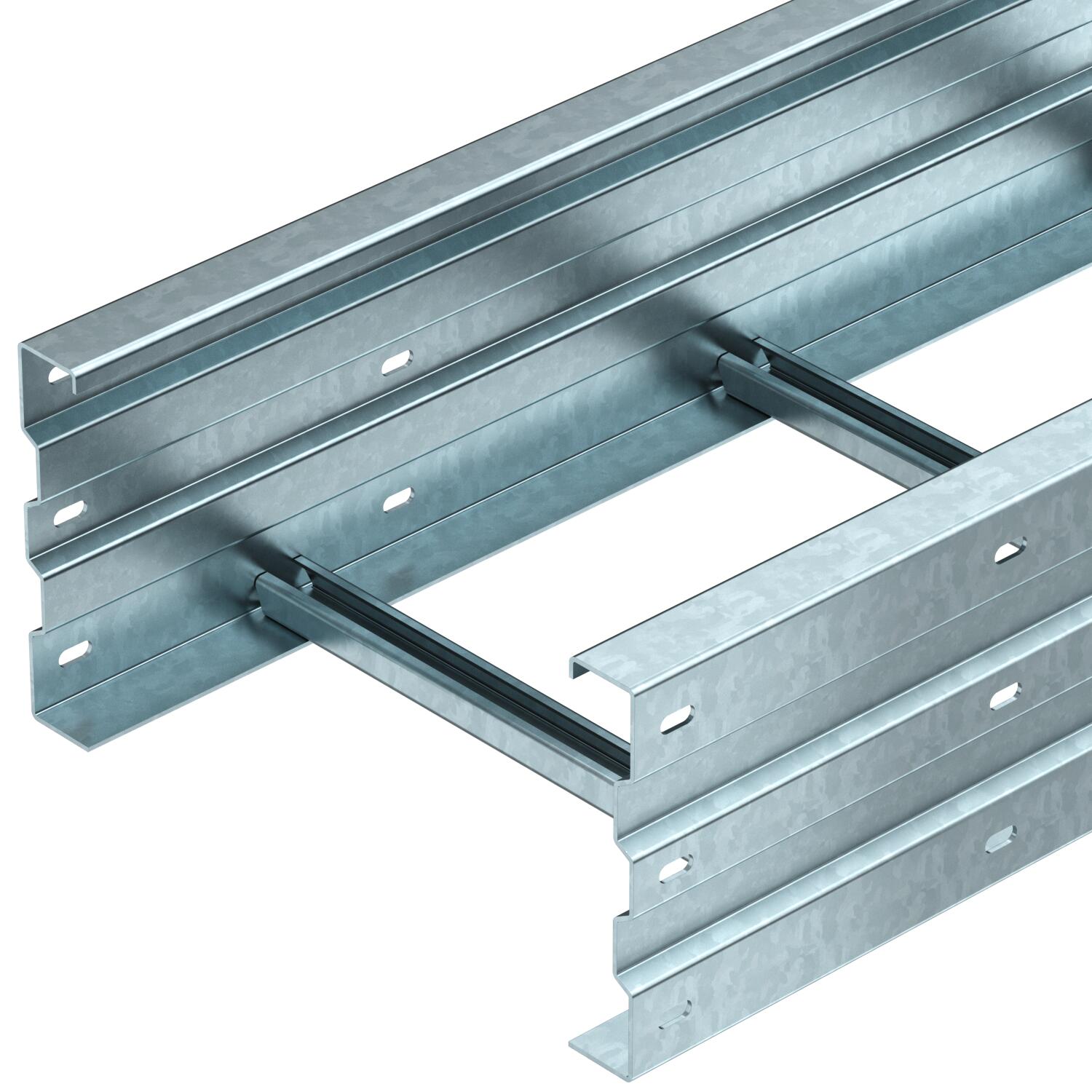

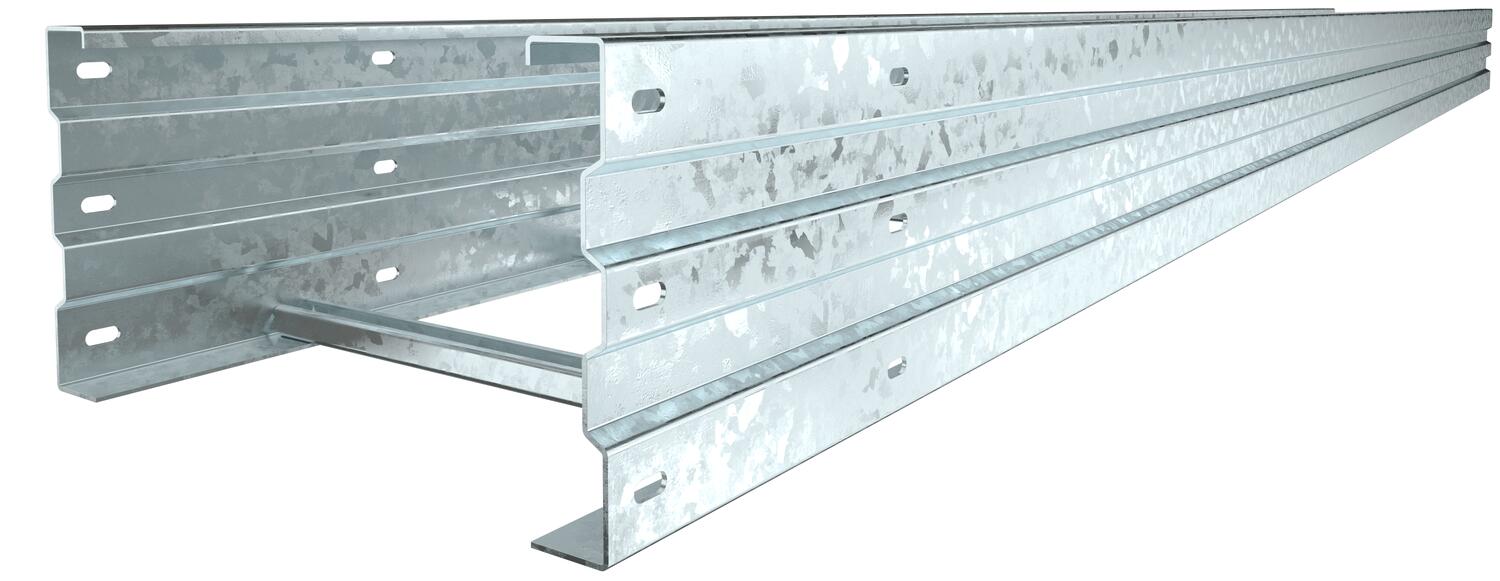

Gara laiduma kabeļu trepes, ar malu augstumu 200 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Tehniskie dati

Augstums	200 mm
Balstu atstatums 10,0 m	1 kN/m
Balstu atstatums 6,0 m	3 kN/m
Balstu atstatums 7,0 m	2,5 kN/m
Balstu atstatums 8,0 m	2 kN/m
Balstu atstatums 9,0 m	1,4 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	26,643 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	344 cm²
Derīgais šķērsgriezums	34400 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	jā
Garums	6000 ft
Garums	6000 mm

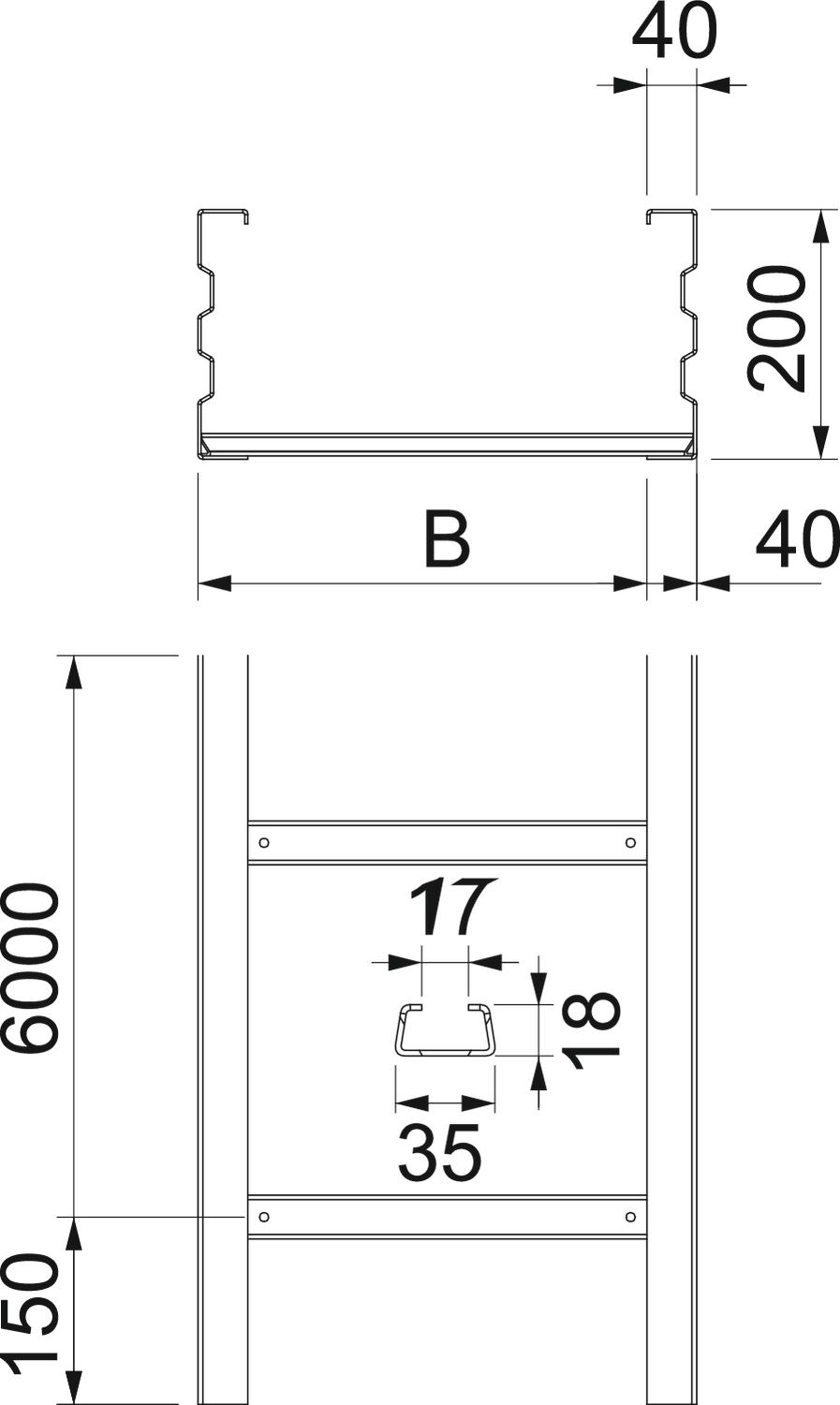

Izmēri	200x200
Izmērs	200x200x6000
Izmērs B	200 mm
Izmērs L	6000 mm
Krāsa	cinks
Materiāls	Tērauds
Metāla biezums	2,5 mm
Nerūsējošs tērauds, kodināts	nē
Platums	200 mm
Sānu caurumi	jā
Spraišļa atveres izmērs	17,00
Spraišļu izpildījums	Necaurumots profils
Virsma	karsti cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
WKL 2020 FT	6000 mm	200 mm	2,5 mm	nē	6232102	m	6 m
WKL 2030 FT	6000 mm	300 mm	2,5 mm	nē	6232104	m	6 m
WKL 2040 FT	6000 mm	400 mm	2,5 mm	nē	6232106	m	6 m
WKL 2050 FT	6000 mm	500 mm	2,5 mm	nē	6232108	m	6 m
WKL 2060 FT	6000 mm	600 mm	2,5 mm	nē	6232110	m	6 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

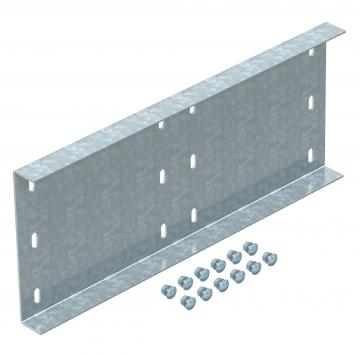

Garenais savienotājs	WRV 200 FT	6232507	Gabals	4 Gabals

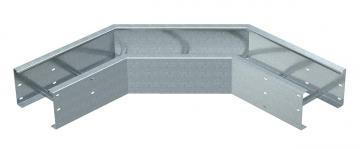

90° līkums 200 FT	WLB 90 2020 FT	6233422	Gabals	1 Gabals

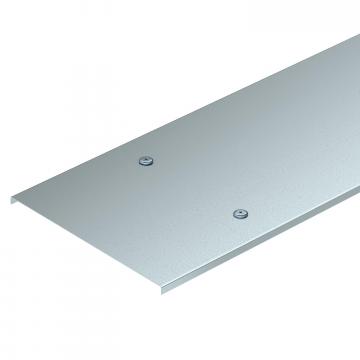

Vāks ar grozāmu aizbīdni DD	WKLD 2020 DD	6232402	m	3 m
Starpsiena 135 DD	TSG 135 DD	6062338	m	3 m
