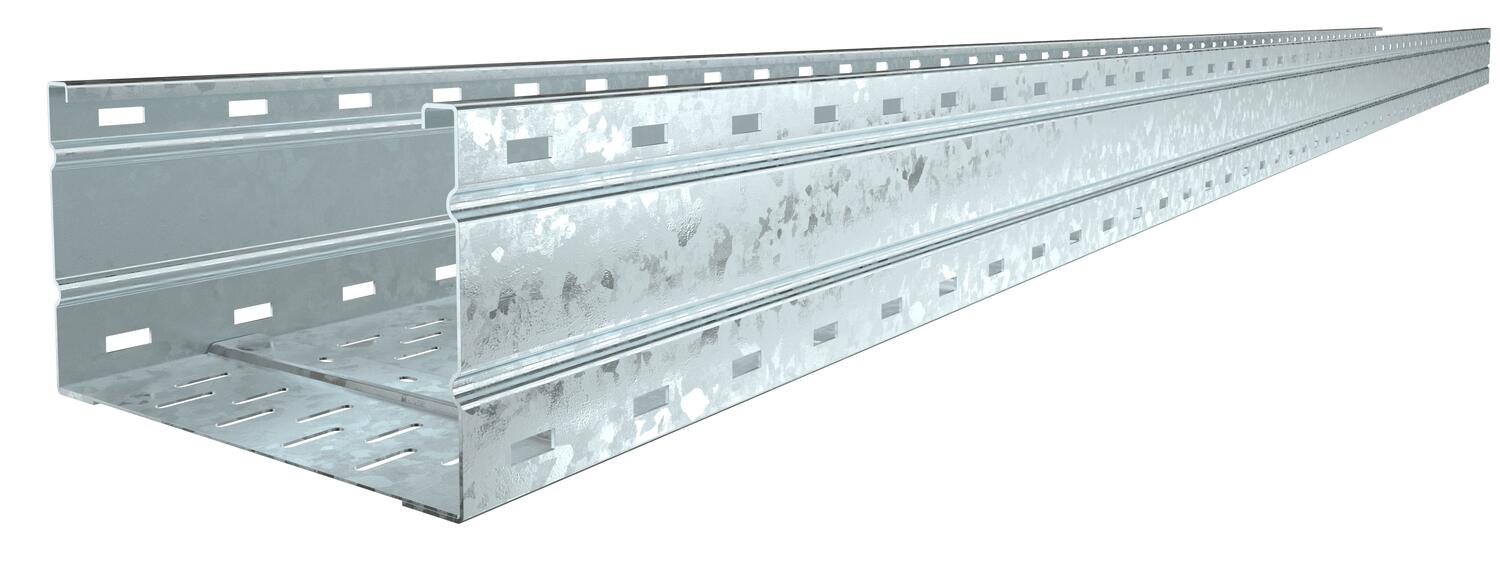

Gara laiduma kabeļu rene WKSG 160 FT

Preces Nr. 6098550 | EAN 4012196810734

nē
6000 mm
2 mm
Produkta apraksts
Produkta apraksts
Gara laiduma kabeļu reņu sistēma, perforēta, ar malas augstumu 160 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
  • Magnētiskā ekranējuma efektivitāte
  • Underwriters Laboratories Inc., USA & Kanada
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
  • Gara laiduma kabeļu rene, malas augstums 160 mm
Tehniskie dati

Izmēri

Augstums 160 mm
Balstu atstatums 3,0 m 2,9 kN/m
Balstu atstatums 3,5 m 2,59 kN/m
Balstu atstatums 4,0 m 2,3 kN/m
Balstu atstatums 4,5 m 2,04 kN/m
Balstu atstatums 5,0 m 1,8 kN/m
Balstu atstatums 6,0 m 1,4 kN/m
Balstu atstatums 7,0 m 1 kN/m
Balstu atstatums 8,0 m 0,7 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 19,765 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 30200 mm²
Derīgais šķērsgriezums 302 cm²
Funkciju nodrošināšana nē
Gara laiduma izpildījums jā
Garums 6000 mm
Grīdā izveidotas atveres montāžas vajadzībām jā
Izmēri 200x6000
Izmērs 160x200x6000
Izmērs B 200 mm
Izmērs L 6000 mm
Kabeļu nesošās sistēmas savienotāju veids skrūvēts
Krāsa cinks
Lietderīgais garums 6000 mm
Loksnes biezums 2 mm
Magnētiskā ekranējuma efektivitāte ar vāku 50 dB
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB
Materiāls Tērauds
Nerūsējošs tērauds, kodināts nē
Platums 200 mm
Sānu caurumi jā
Savienotāja izpildījums bez savienotāja
Virsma karsti cinkots

Tehniskie dati

WKSG 160 tipa gara laiduma kabeļu renes slodzes diagramma

WKSG 160 tipa gara laiduma kabeļu renes slodzes diagramma
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Funkciju nodrošināšana Garums Platums Loksnes biezums Preces Nr. Daudzums mazākā pārd. vien.
WKSG 162 FT nē 6000 mm 200 mm 2 mm 6098550
6 m
WKSG 163 FT nē 6000 mm 300 mm 2 mm 6098554
6 m
WKSG 164 FT nē 6000 mm 400 mm 2 mm 6098558
6 m
WKSG 165 FT nē 6000 mm 500 mm 2 mm 6098562
6 m
WKSG 166 FT nē 6000 mm 600 mm 2 mm 6098566
6 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs FT Garenais savienotājs FT WRVL 110 FT 6091180
2 Gabals
90° līkums 160 FT 90° līkums 160 FT WRB 90 162 FT 6098730
1 Gabals
Vāks ar grozāmu aizbīdni DD Vāks ar grozāmu aizbīdni DD WDRL 1116 20 DD 6227600
3 m
Starpsiena 110 FS Starpsiena 110 FS TSG 110 FS 6062122
3 m

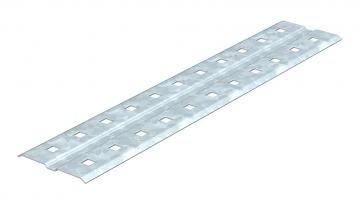

Salaiduma līste DD Salaiduma līste DD SSLB 200 DD 7070314
20 Gabals
