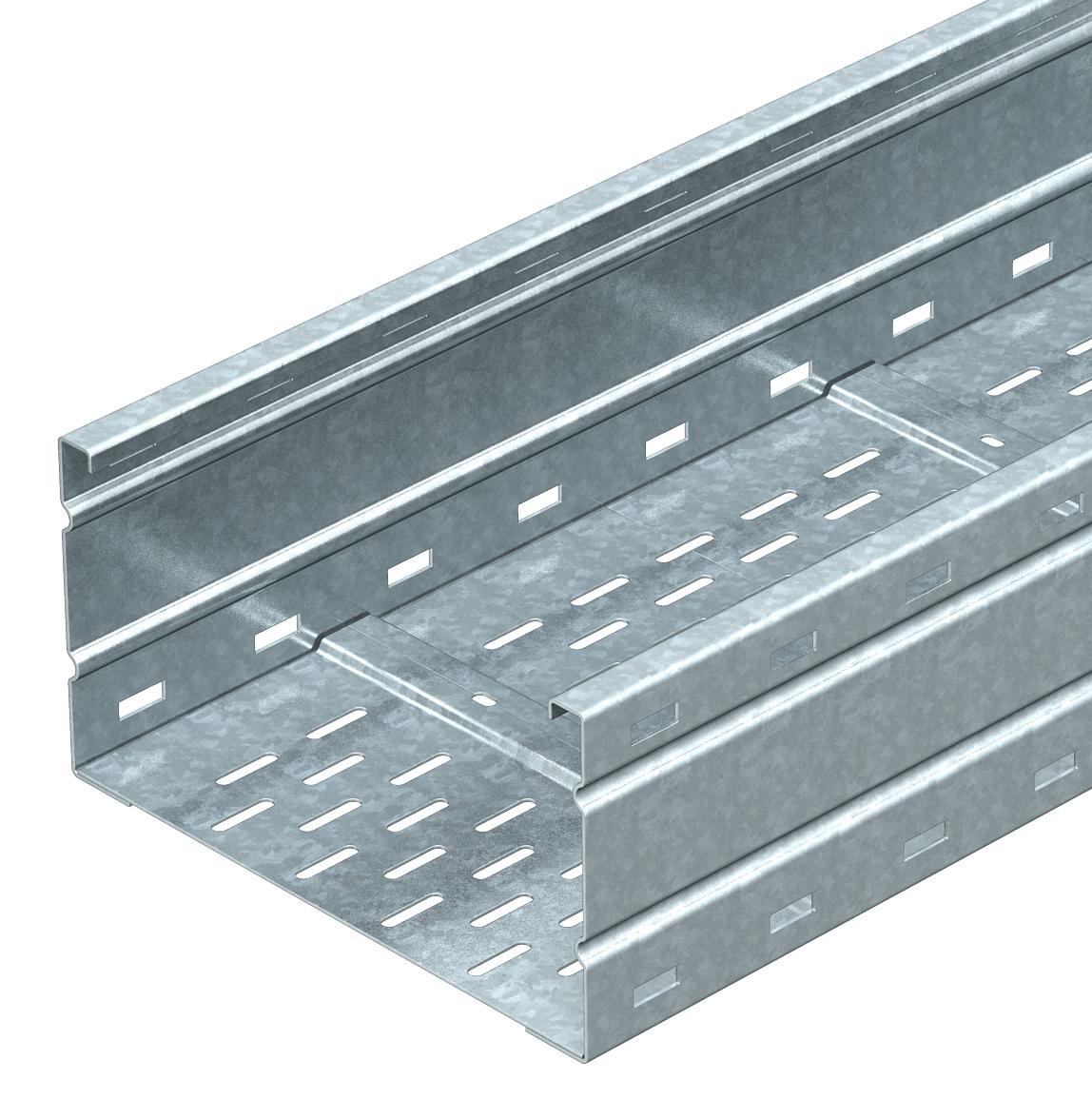

Gara laiduma kabeļu rene WKSG 160 FS

Preces Nr. 6098501 | EAN 4012196334810

6000 mm
2 mm
Produkta apraksts

Produkta apraksts

Gara laiduma kabeļu reņu sistēma, perforēta, ar malas augstumu 160 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
  • Magnētiskā ekranējuma efektivitāte
  • Underwriters Laboratories Inc., USA & Kanada
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
  • Gara laiduma kabeļu rene, malas augstums 160 mm
Tehniskie dati

Izmēri

Augstums 160 mm
Balstu atstatums 3,0 m 2,9 kN/m
Balstu atstatums 3,5 m 2,59 kN/m
Balstu atstatums 4,0 m 2,3 kN/m
Balstu atstatums 4,5 m 2,04 kN/m
Balstu atstatums 5,0 m 1,8 kN/m
Balstu atstatums 6,0 m 1,4 kN/m
Balstu atstatums 7,0 m 1 kN/m
Balstu atstatums 8,0 m 0,7 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,925 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 30200 mm²
Derīgais šķērsgriezums 302 cm²
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 6000 mm
Grīdā izveidotas atveres montāžas vajadzībām

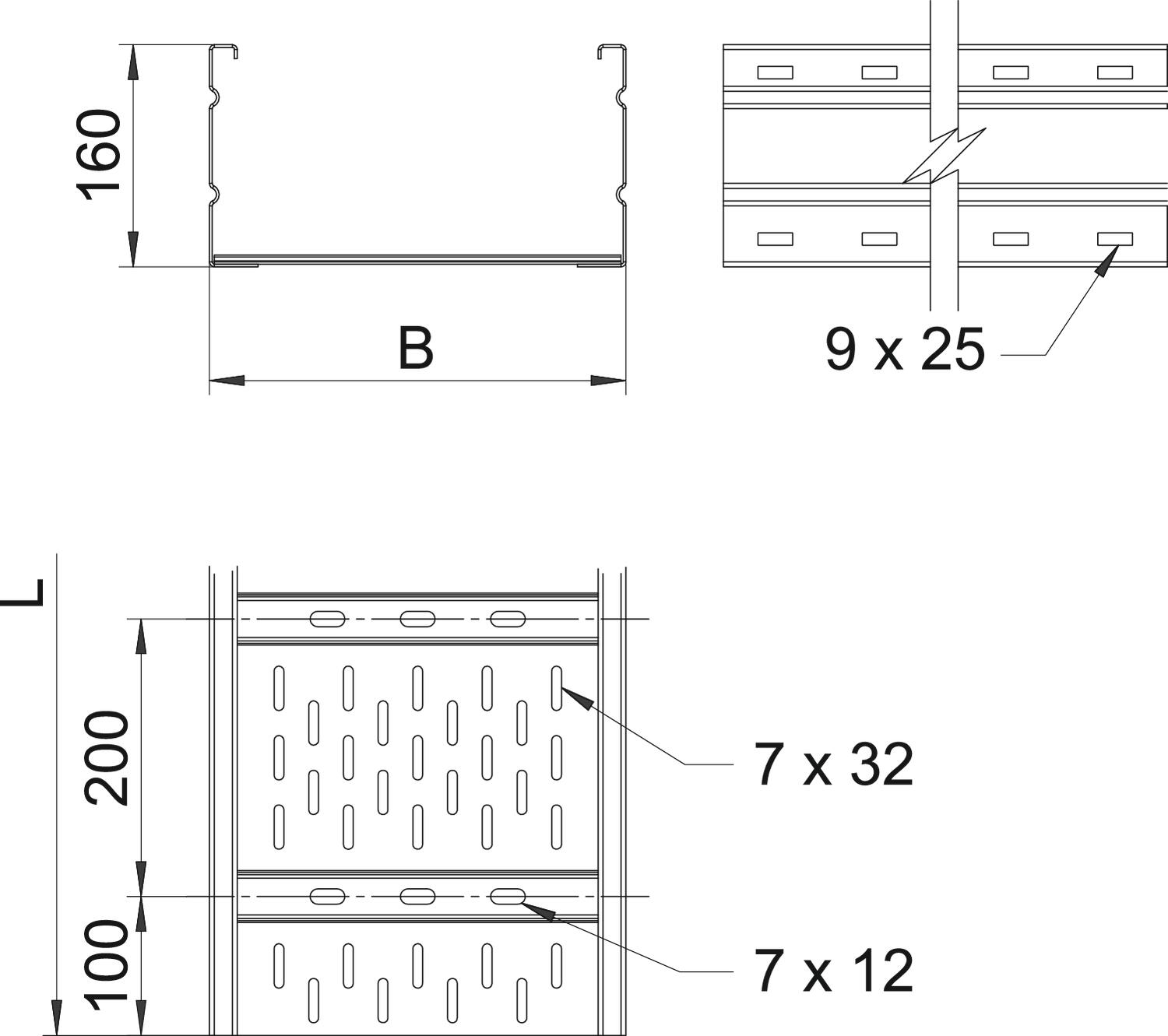

Izmēri 160 x 200
Izmērs 160x200x6000
Izmērs B 200 mm
Izmērs L 6000 mm
Kabeļu nesošās sistēmas savienotāju veids skrūvēts
Krāsa cinks
Lietderīgais garums 6000 mm
Loksnes biezums 2 mm
Magnētiskā ekranējuma efektivitāte ar vāku 50 dB
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB
Materiāls Tērauds
Nerūsējošs tērauds, kodināts
Platums 200 mm
Sānu caurumi
Savienotāja izpildījums bez savienotāja
Virsma cinkots

Tehniskie dati

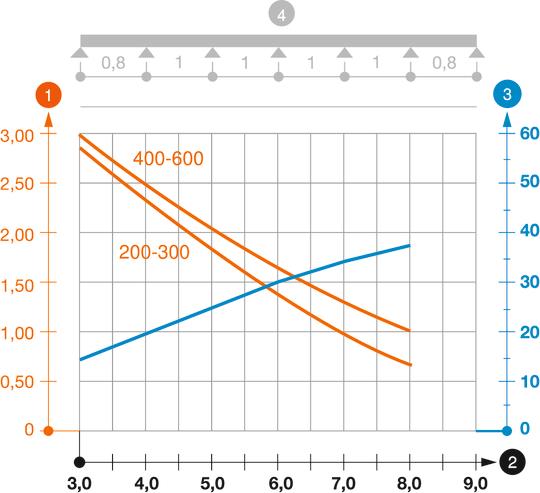

WKSG 160 tipa gara laiduma kabeļu renes slodzes diagramma

WKSG 160 tipa gara laiduma kabeļu renes slodzes diagramma
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Funkciju nodrošināšana Garums Platums Loksnes biezums Preces Nr. Daudzums mazākā pārd. vien.
WKSG 162 FS 6000 mm 200 mm 2 mm 6098501
6 m
WKSG 163 FS 6000 mm 300 mm 2 mm 6098505
6 m
WKSG 164 FS 6000 mm 400 mm 2 mm 6098509
6 m
WKSG 165 FS 6000 mm 500 mm 2 mm 6098513
6 m
WKSG 166 FS 6000 mm 600 mm 2 mm 6098517
6 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs FS Garenais savienotājs FS WRVL 160 FS 6227708
2 Gabals

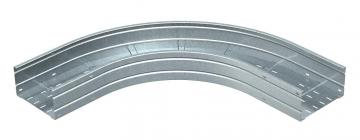

90° līkums 160 FS 90° līkums 160 FS WRB 90 162 FS 6098703
1 Gabals
Starpsiena 110 FS Starpsiena 110 FS TSG 110 FS 6062122
3 m
Vāks ar grozāmu aizbīdni FS Vāks ar grozāmu aizbīdni FS WDRL 1116 20 FS 6227422
3 m

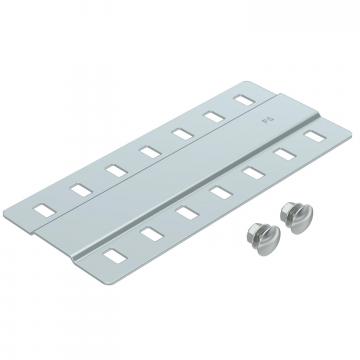

Salaiduma līste FS Salaiduma līste FS SSLB 200 FS 7070213
20 Gabals
