Gara laiduma kabeļu rene WKSG 110 FT
Preces Nr. 6098149 | EAN 4012196034277
- Produkta apraksts
-

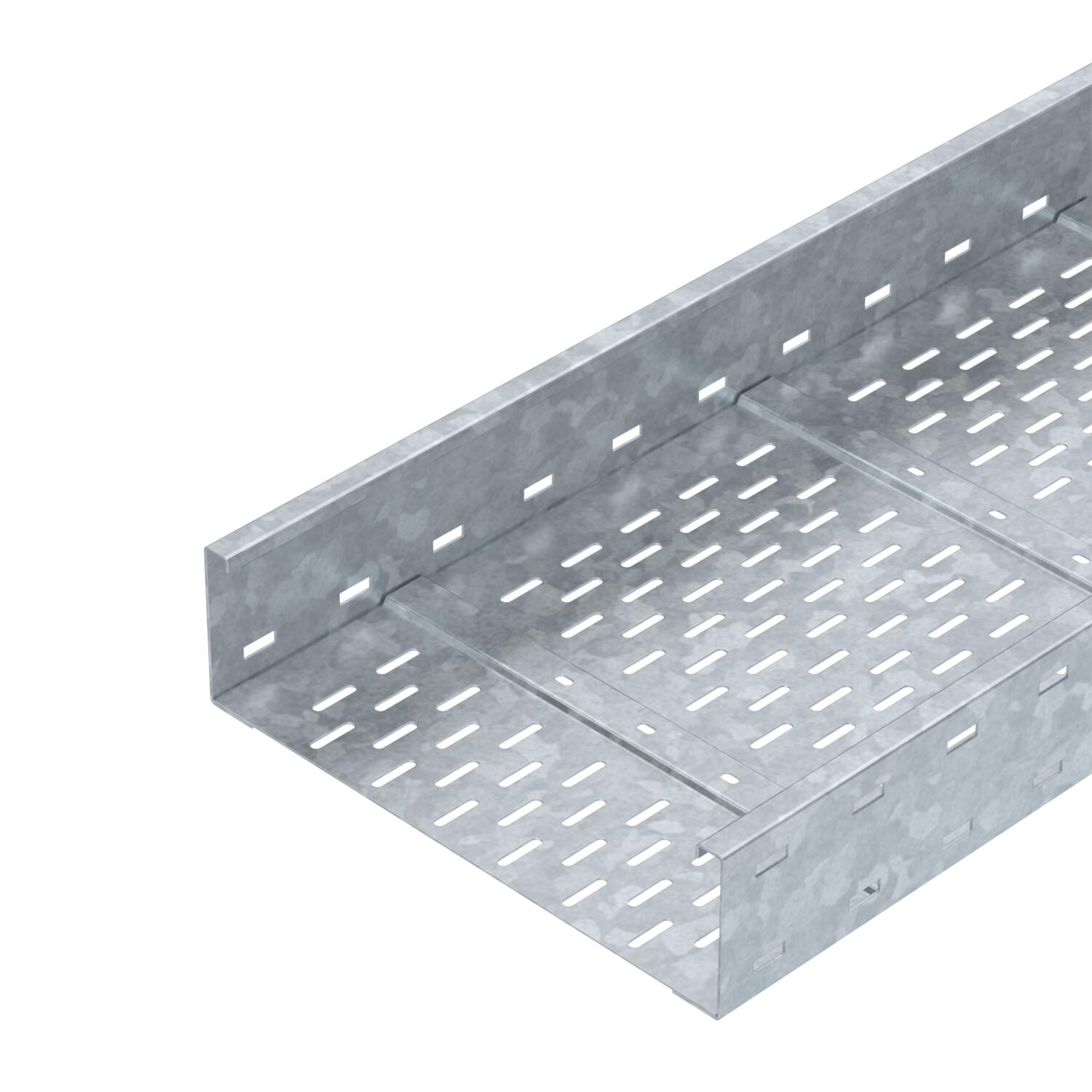

Produkta aprakstsGara laiduma kabeļu reņu sistēma, perforēta, ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
-
- Tehniskie dati
-

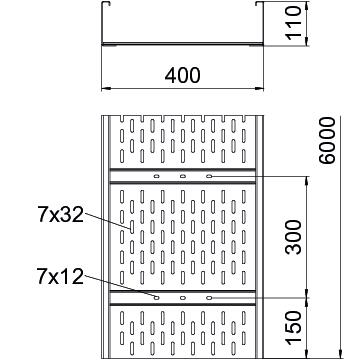

Izmēri
Augstums 110 mm Balstu atstatums 3,0 m 2,9 kN/m Balstu atstatums 3,5 m 2,43 kN/m Balstu atstatums 4,0 m 2 kN/m Balstu atstatums 4,5 m 1,72 kN/m Balstu atstatums 5,0 m 1,5 kN/m Balstu atstatums 6,0 m 1 kN/m Balstu atstatums 7,0 m 0,7 kN/m Balstu atstatums 8,0 m 0,4 kN/m CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 21,537 kg CO₂e / 1 Metrs Derīgais šķērsgriezums 408 cm² Derīgais šķērsgriezums 40800 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums jā Garums 6000 mm Grīdā izveidotas atveres montāžas vajadzībām jā Izmēri 110 x 400 Izmērs 110x400x6000 Izmērs B 400 mm Izmērs L 6000 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts Krāsa cinks Lietderīgais garums 6000 mm Loksnes biezums 2 mm Magnētiskā ekranējuma efektivitāte ar vāku 50 dB Magnētiskā ekranējuma efektivitāte bez vāka 20 dB Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 400 mm Sānu caurumi jā Savienotāja izpildījums bez savienotāja Virsma karsti cinkots Tehniskie dati
WKSG 110 tipa gara laiduma kabeļu renes slodzes diagramma
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs FT
WRVL 110 FT 6091180 2 Gabals
90° līkums 110 FT
WRB 90 140 FT 6098352 1 Gabals
Vāks ar grozāmu aizbīdni DD
WDRL 1116 40 DD 6227608 3 m
Starpsiena 85 DD
TSG 85 DD 6062331 3 m - Lejupielādes
-
